操作手册Ⅱ 3- 56 ※ JUK I 的元件供应角度定义 以下说明元件供 应角度 0° 的定义及各个角 度。 对于没有极性的 元件，无需区 别 0° 与 180° 、 90° 与 270° 。 元件种类 0( 90( 180( 270( 方形芯片 EMBED MSDra w EMBED MSDra w 圆筒型芯片 铝电解电容器 GaA sFET SOT SOP HS OP SOJ QFP QFN QFJ( PL…
操作手册Ⅱ
3-55

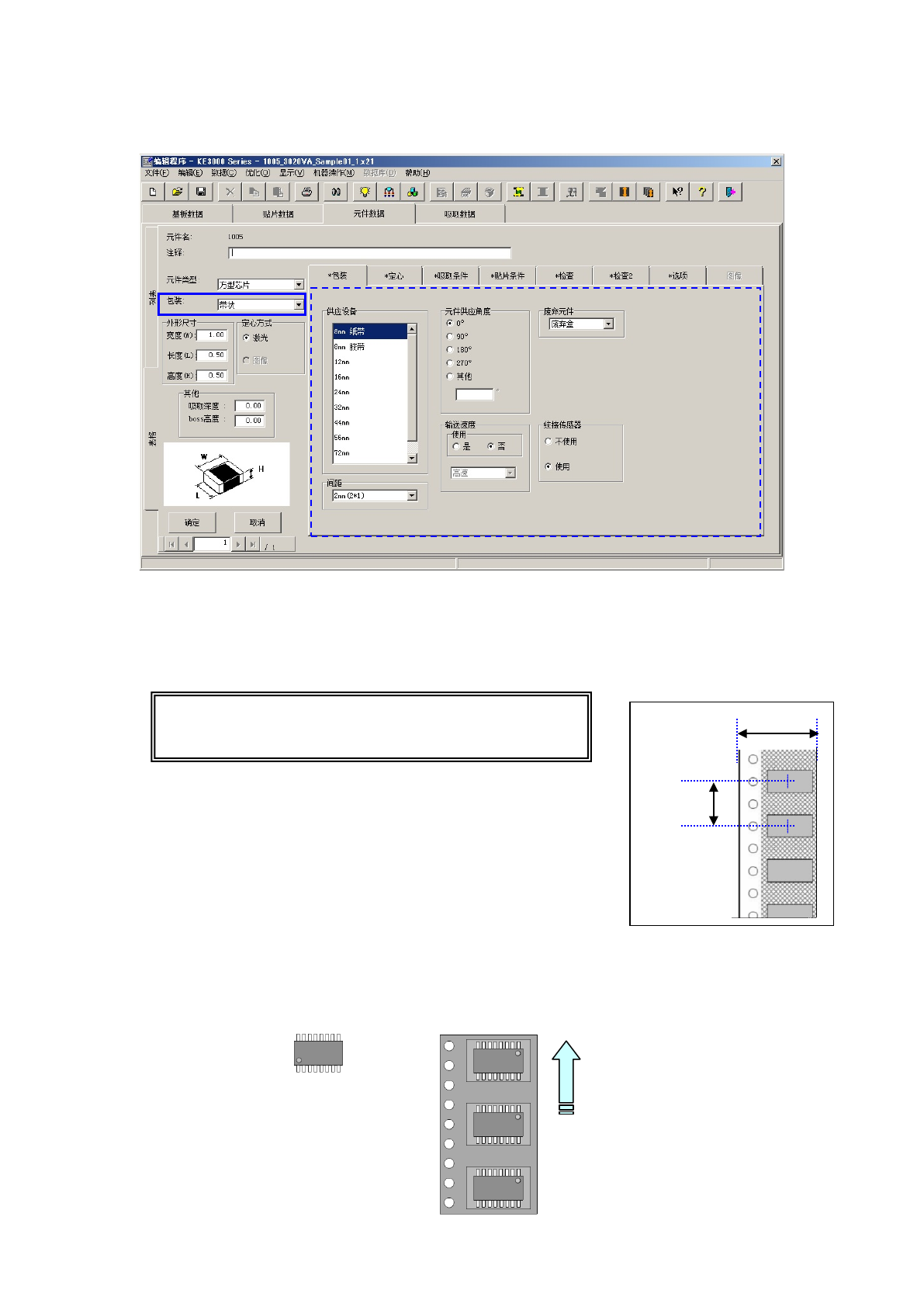

3-3-5-2-2 包装
(1)
带状的输入方法
1)
供应设备
列表框内会显示可选择的供应装置的一览表。从该一览表里选择１个。
2)
间距
选择带子的传送间距。
当带子为 12mm～88mm 时，请根据带状供料器的传送间
距来设置元件数据的间距。
例） 将 12mm 的带子以 8mm 的间距传送时
8mm(4*2) 间距＝8mm （传送量 4mm×2 回）
。
3)
元件供应角度
以JUKI的元件供应角度为0°，选择带状供料器上的元件包装姿势与之形成的角度。
选择“其他”时，请在编辑框内输入角度｡(0°～ 359.9875°)
传送方向
角度定义 0°
供应角度 180°
带
宽
间 距
操作手册Ⅱ
3-56
※

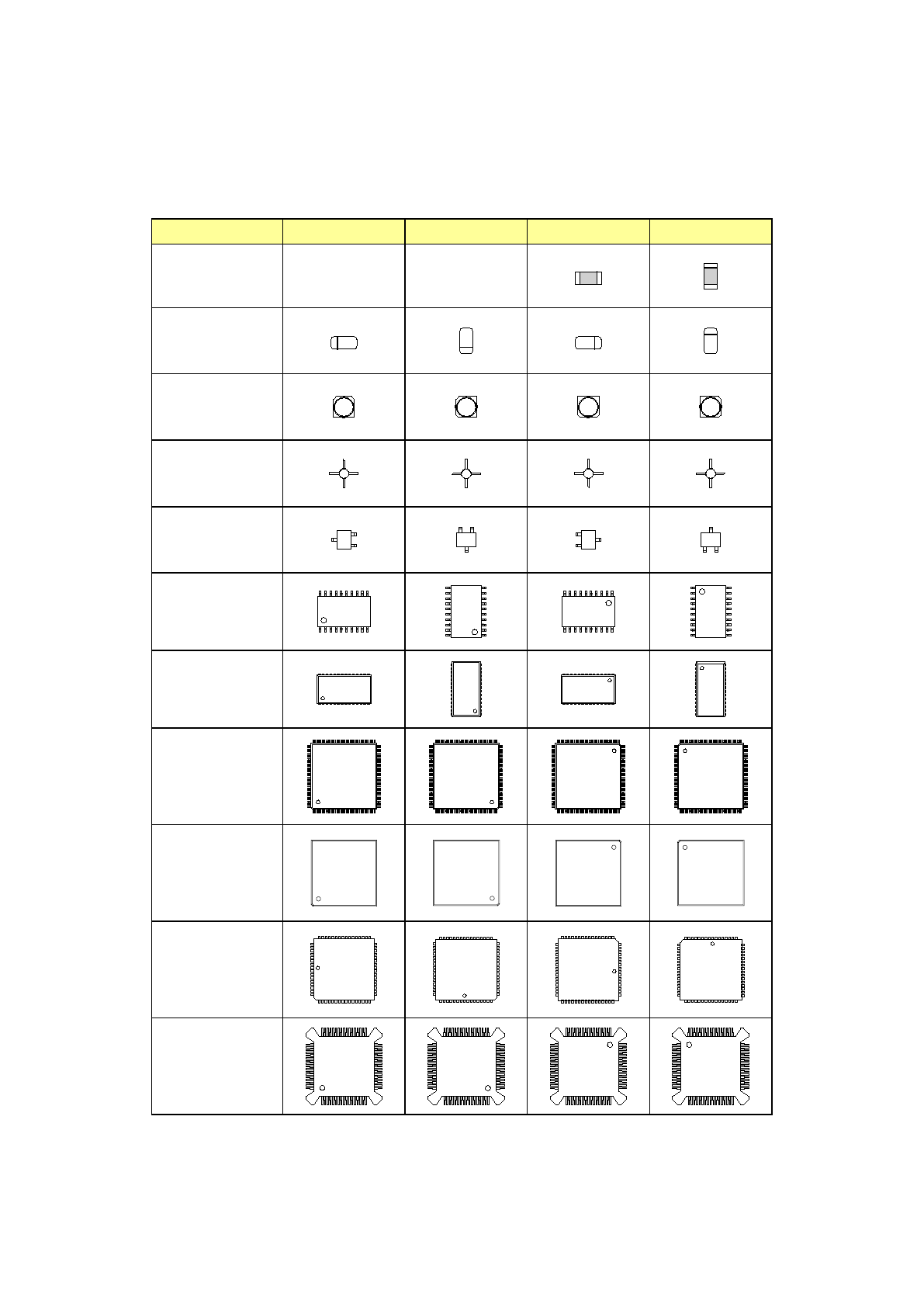

JUKI
的元件供应角度定义
以下说明元件供应角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
元件种类
0(
90(
180(
270(
方形芯片
EMBED
MSDraw
EMBED
MSDraw
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)

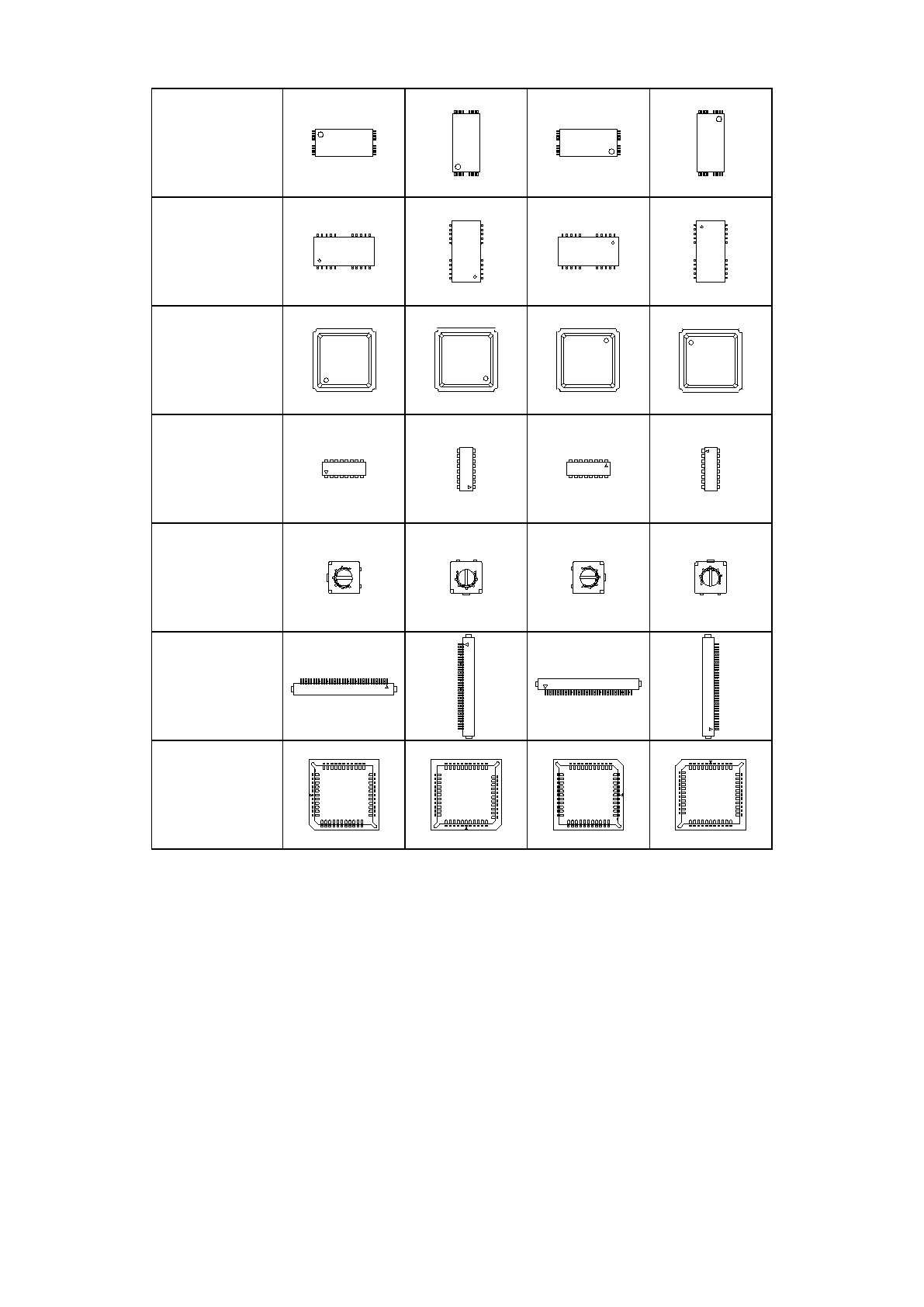

操作手册Ⅱ
3-57
TSOP-1
TSOP-2
BGA
FBGA
网络电阻
微调电容器
单向引脚连接器
双向引脚连接器
Z 形引脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
