操作手册Ⅱ 3- 184 使用 H MS 进行示教时， 因被测量元件的 表面 ( 测量面 ) 状况 ( 光泽、表面 粗糙程度 ), 有时会导致激光 散射，从而无法 测定。 此时， 请参见下图， 将激光移动到带 料托架上 ，以该点代用， 进行 Z 轴的示教。 使用 HMS 实施供料器 RF 04A S 的示教 时， 若测定面上的 带子为透明或者半透 明， 激光将 透过而无法获得 正确的测定值 ，有时会造成 吸取率恶化。 此时，请将激光 移…
操作手册Ⅱ
3-183

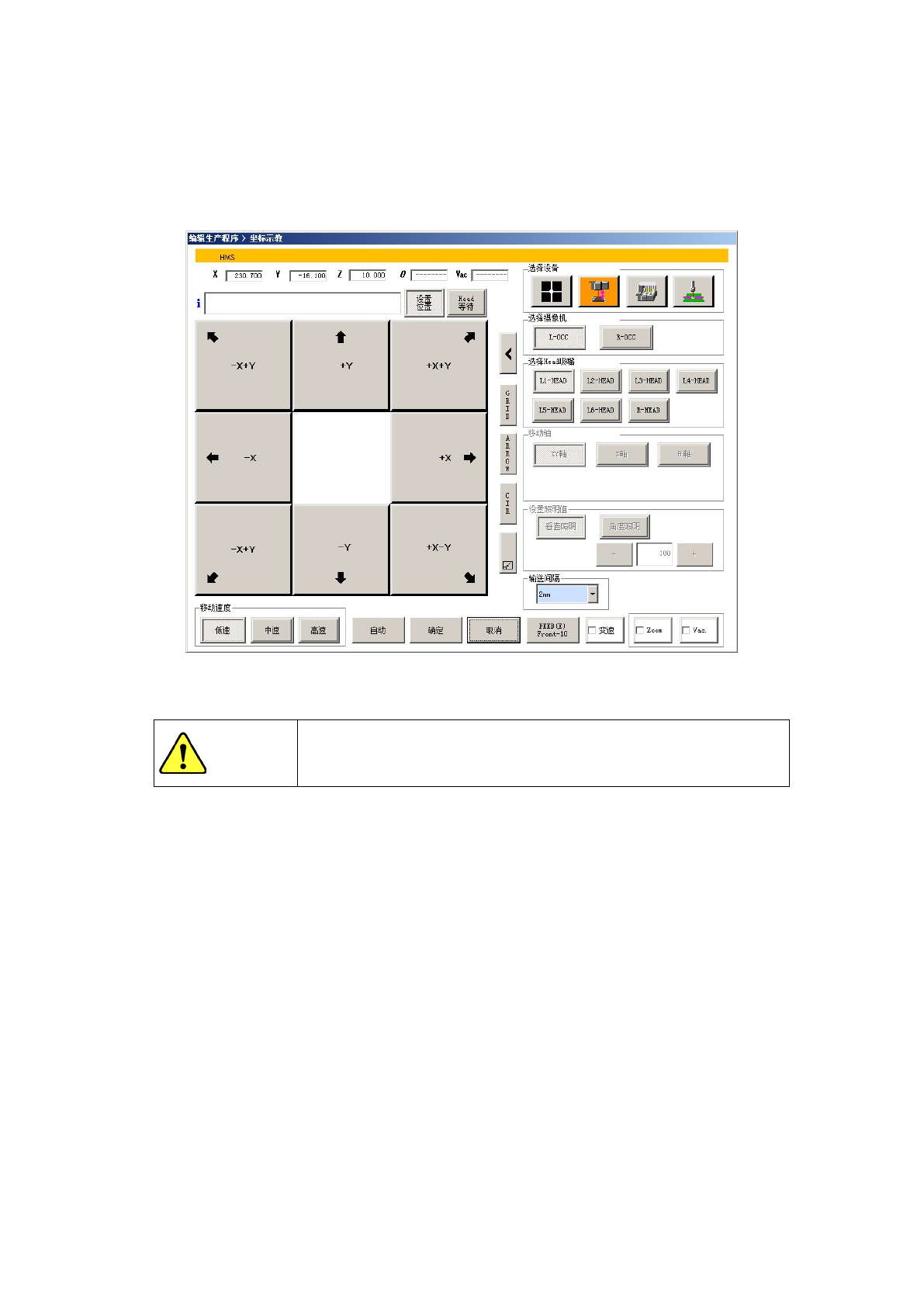

(2) 使用 HMS 进行示教的方法
使用 HMS 进行示教时，在用摄像机进行 XY 轴的示教后，HMS 会向测量位置移动，按选择装置
的 [HMS] 按钮后，开始示教。
使用 HMS 测量的值会显示在 Z 文本框里， X、Y 各自的文本框里会显示出当前的 XY 坐标。
按[OK]按钮后，值会被确定下来。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
操作手册Ⅱ
3-184
使用 H
MS 进行示教时，因被测量元件的表面(测量面)状况(光泽、表面粗糙程度),
有时会导致激光散射，从而无法测定。
此时，
请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
使用
HMS
实施供料器
RF04AS
的示教时，若测定面上的带子为透明或者半透明，激光将
透过而无法获得正确的测定值，有时会造成吸取率恶化。
此时，请将激光移动至下图所示的供料器带子铺设面上，执行该点的 Z 轴示教。进而测
定载带的厚度（护带除外），请在元件数据、吸取条件的吸取押入量中，按照以下所示输
入数值。
（例如： 带子厚度为 0.3mm 时，0.05-0.3 =-0.25mm）
请将该值作为初始值，根据需要对吸取押入量进行微调。
带
元件
测定点
吸取位置
带子铺设面
操作手册Ⅱ
3-185

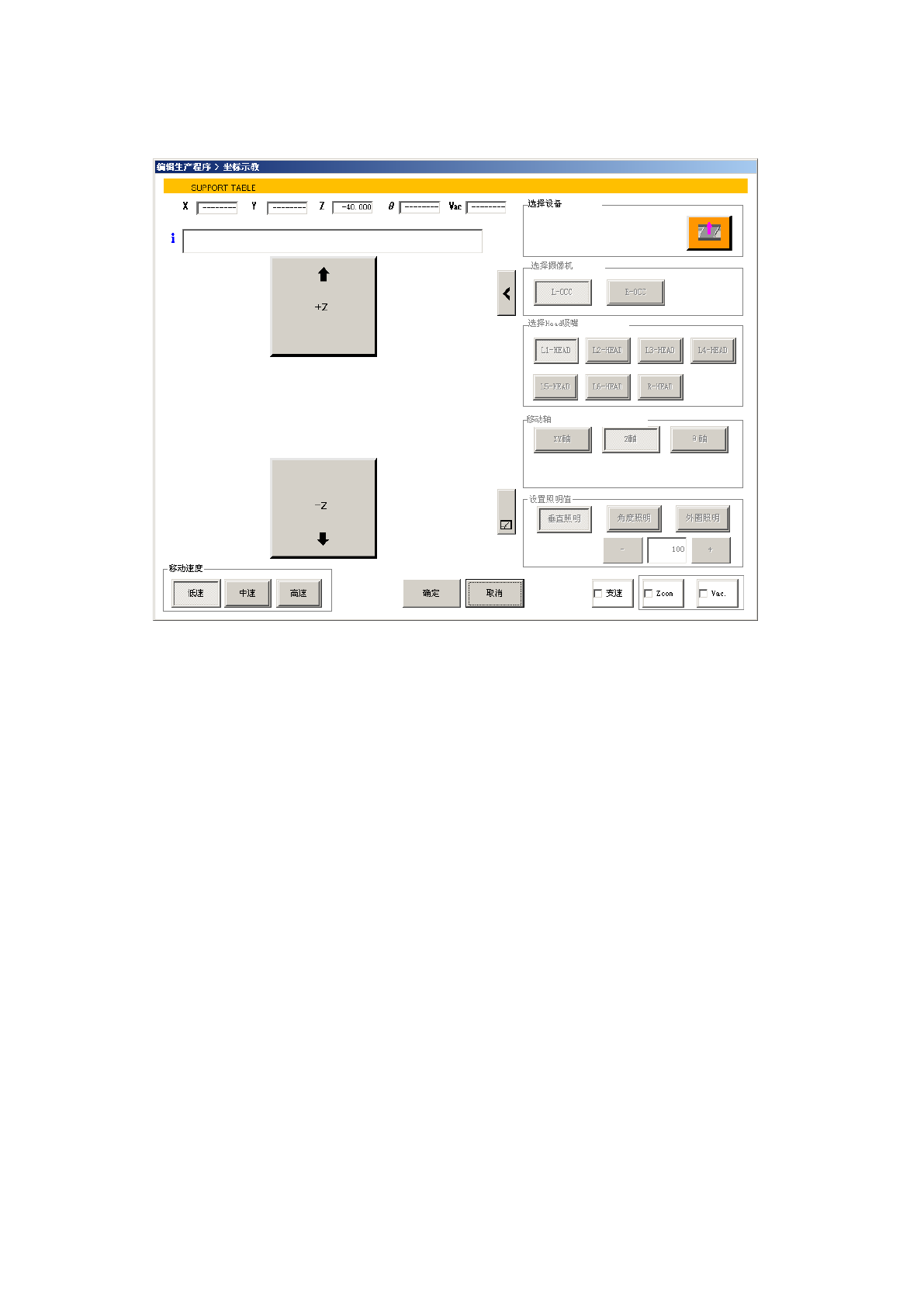

(3) 使用支撑台进行示教的方法
通过基板厚度等项目启动示教后，会显示支撑台的示教画面。
用上下
方向按钮使支撑台上下移动。
在 Z 的文本框里会显示出当前的 Z 坐标。
