操作手册Ⅱ 3- 273 (10) 跟踪时的 SOT 方向检查 ( 选购项 ) / 元件方向检查 在跟踪暂停时， 可进行 S OT 方向检查或元 件方向检查。 在 SOT 方向检查 中或元件方 向检查 中，显示如下 画面。 SO T 方 向检查后或元 件方向检 查，检查 结果显示 “ 确定 ” 或 “NG ” 。
操作手册Ⅱ
3-272

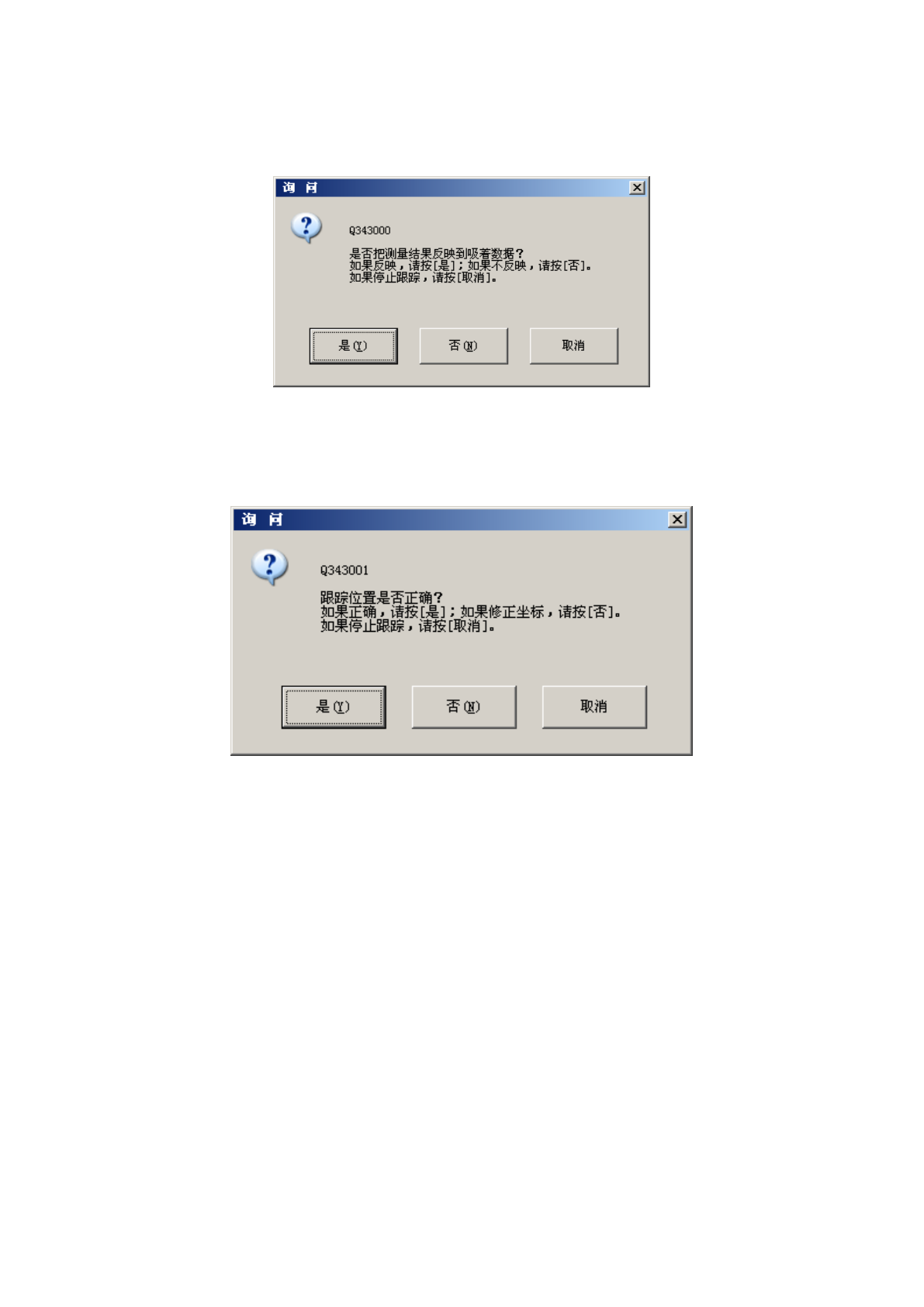

3) 如果在吸取高跟踪的条件设置中设置了“
读取计测值
”,
则会询问,是否把HMS获得的测量值反映到吸取数据的Z坐标中。
需反映时请按“是”。
4) 如果在吸取高度跟踪的条件设置中已设置了“
用摄像机确认位置
”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按下“是”，
如果要用示教来修正吸取位置，请按下“否”，并进行示教操作。
操作手册Ⅱ
3-273
(10)
跟踪时的
SOT
方向检查
(
选购项
) /元件方向检查

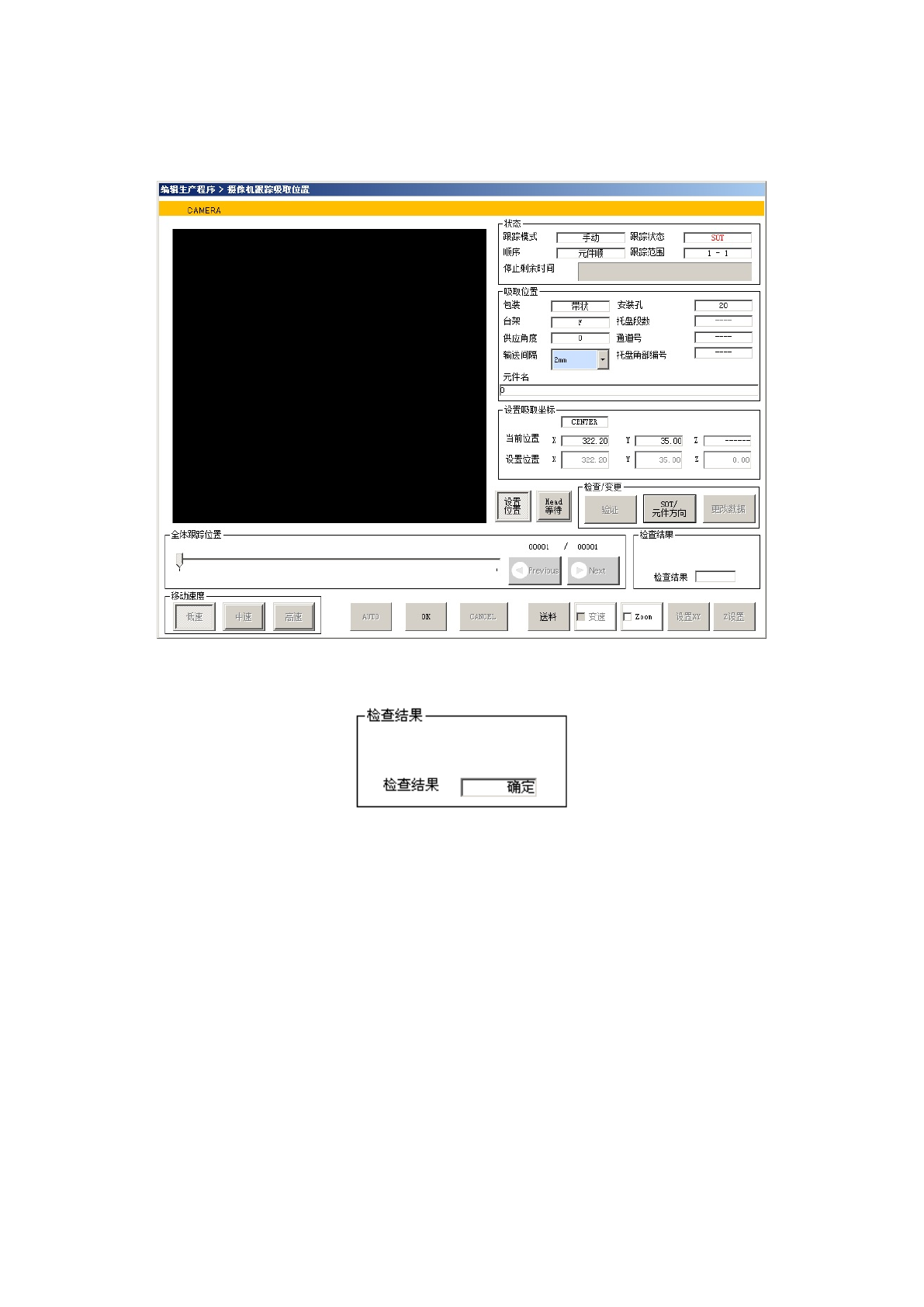

在跟踪暂停时，可进行 SOT 方向检查或元件方向检查。
在 SOT 方向检查中或元件方向检查中，显示如下画面。
SOT 方向检查后或元件方向检查，检查结果显示“确定”或“NG”。
操作手册Ⅱ
3-274
(11)
跟踪时的验证检查
(
选购项
)

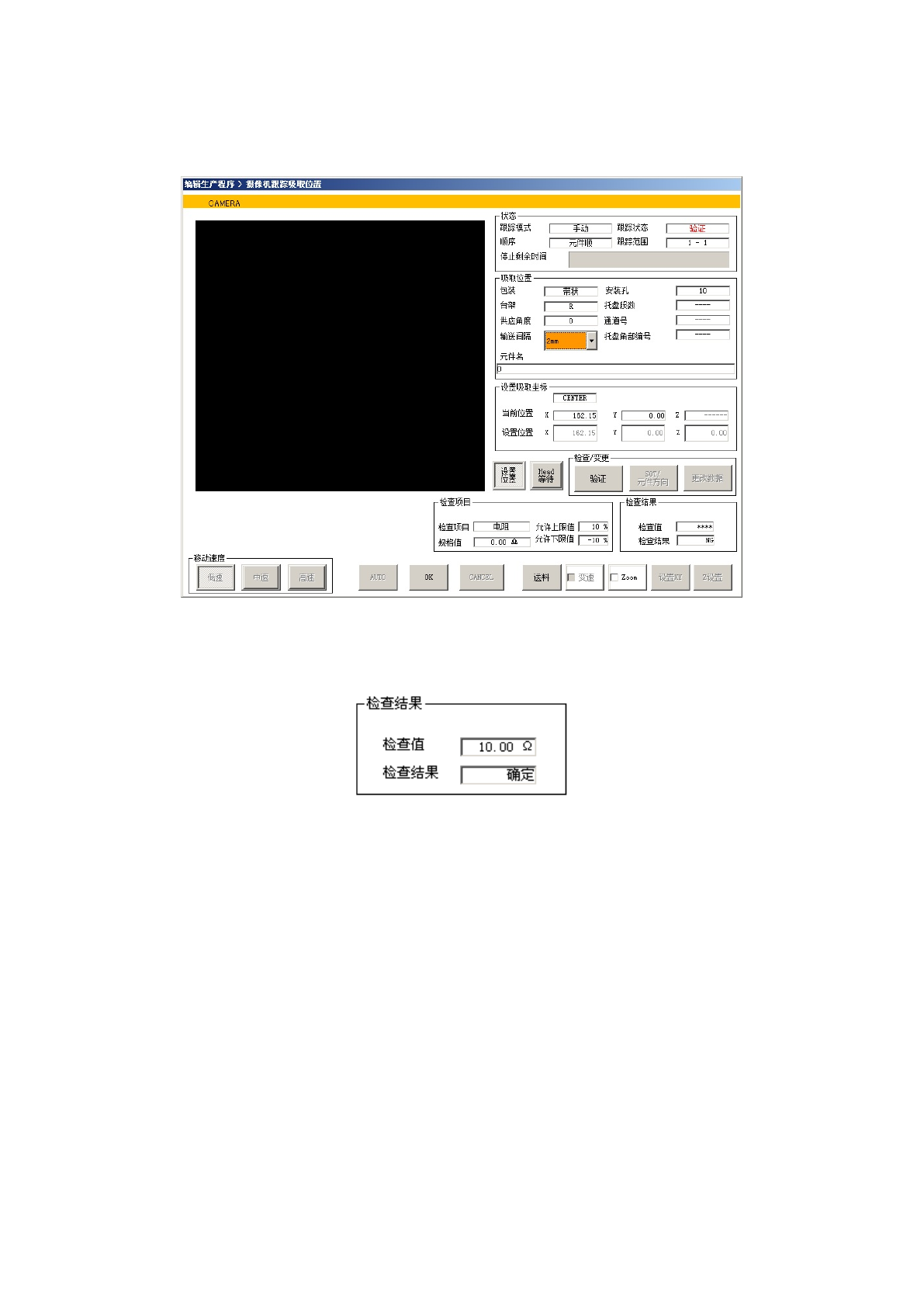

在跟踪暂停时，可进行验证检查。
进行验证检查时，显示如下画面。
此外，验证检查后，检查测定值及结果显示“确定”或“NG”。
