操作手册Ⅱ
3-186
3-5-2-3 标记的示教
对识别标记用的信息进行示教。
为识别
标记，需要标记的极性(黑白区别)、标记的大小、标记的形状、阈值(为区别周围与标记的
明亮度判断基准值)、检出框的大小等5种信息。
3-5-2-3-1 基板标记的示教
<步骤>

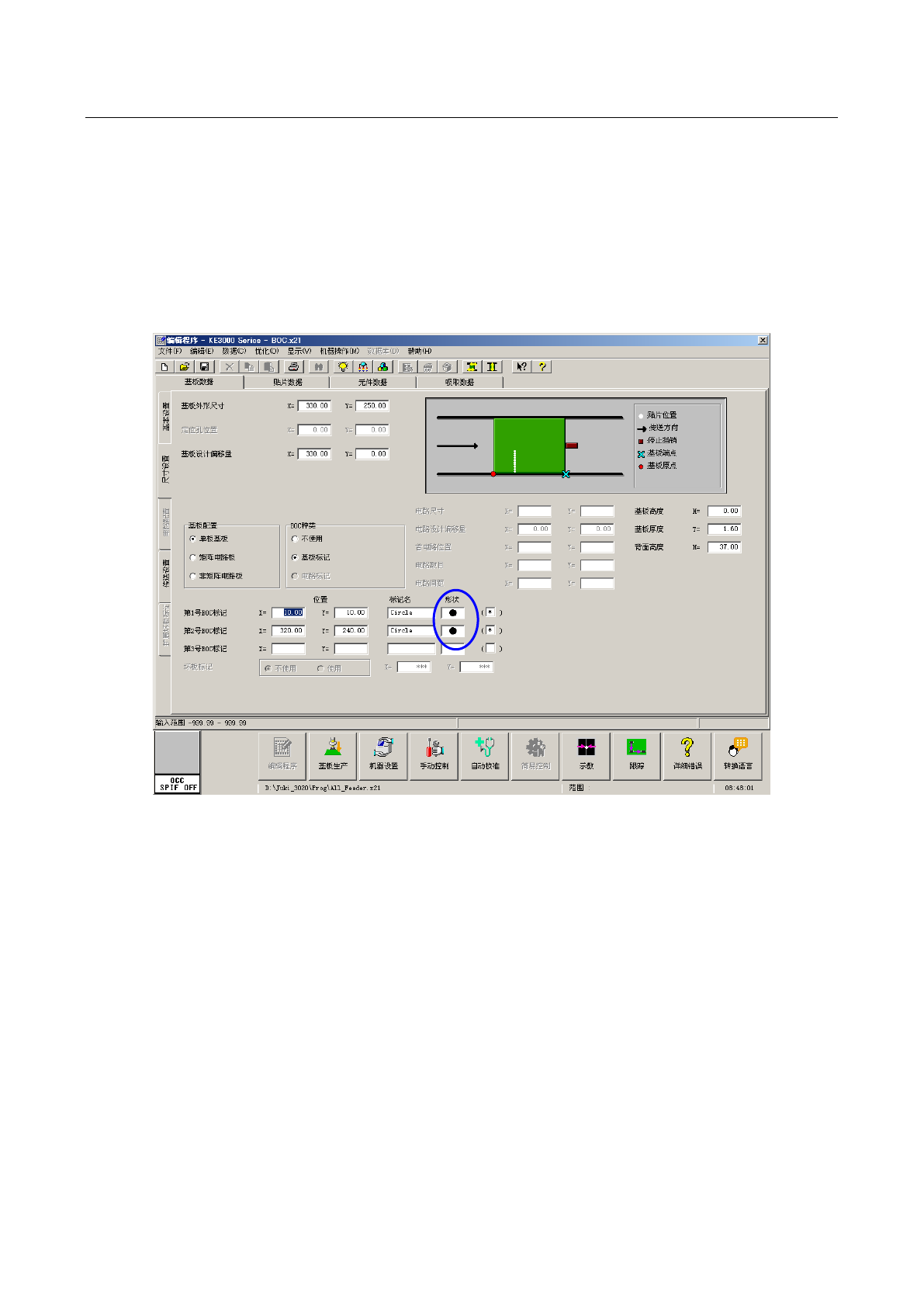

① 将光标移动到示教对象数据的标记位置。
但进行
识别的示教时，需预先输入标记的 X、Y 坐标。
操作手册Ⅱ
3-187
② 请按功能栏的
“
示教
”
按钮。
按功能
栏的“示教”按钮后，会显示图像示教画面。
开始进行示教，钳夹基板的站点后侧的摄像机会移动到标记的 XY 坐标，画面上显示出示教对象(记
忆对象)的模式图形（Pattern）。
※
当画面上没有想要示教的模式图形（Pattern）时，请检查输入的坐标是否正确。
※
如系陶瓷基板的标记(为白色标记时)，按下 [示教]按钮后，请按下选择装置的摄像机按
钮。可切换极性（对比度），相对于基板原来显得较黑的标记会变成较白的映像。使
用摄像机按钮切换极性，仅在刻度框输入时有效。
操作手册Ⅱ
3-188
③ 请设定检出框。
请用 8 个方向按钮，调整上面、左面、下面、右面(按照顺序输入)，设置刻度框。
按下移
动速度的[低速]按钮、[高速]按钮，可切换刻度框的移动速度。
此时，
将自动识别标记，取得校正所需数据。
在画面
中显示如下提示信息。
在画面
中显示如下提示信息。
在画面
中显示如下提示信息。
自动获
得标记周围的干扰隔离级别，并显示摄像机映像。
在画面
中显示如下提示信息。
请使用
上下方向按钮调整，使标记清晰可见，并且把周围的干扰降低到最低。
（按上按钮[↑]使之变暗，下按钮[↓]使之变亮。）
调整结束后请
按下
“OK”
按钮
。
显示摄
象机图像和长方形框。
首先设定上面及左面的刻度框。
请调整至与标记的上面及左面一致。
调整后按下“OK”按钮。
同样的，设定下面及右面的刻度框。
调整后按下“OK”按钮。
