操作手册Ⅱ
3-139
2)
贴片峰值点的计算方法
指定配置供料器起点的计算方法。
a) 将供料器配置在贴片点的中点上：
各贴片点按 X 坐标从小到大的顺序排列，从小的顺序开始，将供料器安排在靠近正中的贴片
点位置上。
b) 将供料器配置在贴片点的平均点上：
将供料器安排在离各贴片点平均坐标最近的位置上。
ｃ) 在基板的中心点处配置供料器：
将供料器配置在基板的中心坐标位置上。
● 若元件个数多，且贴片点在整个基板上平均分布时，则两种结果是相同的。
●一般来说，所有的贴片点中，仅有一部分贴片点偏离贴片位置进行贴片时 ，“中间点”
比较有利，其它情况时，“平均点”比较有利。

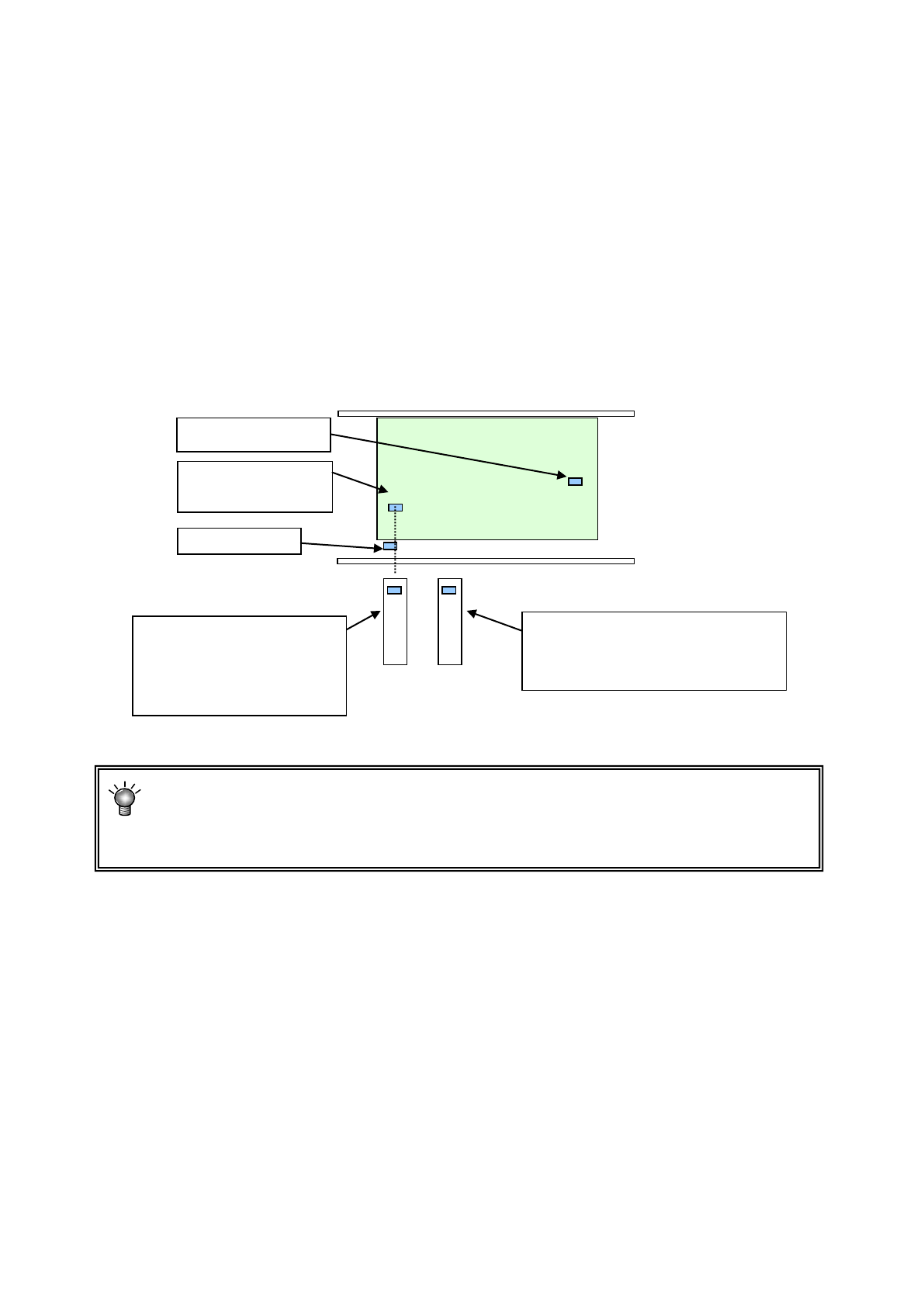

选择了把供料器配置在“贴片
中间点”时的供料器配置(以中
点为基准配置)
选择了将供料器配置在“贴片平均点”
上时的供料器配置 (以各贴片点的平
均坐标为基准配置)
第 2 近的贴片点
(在此为中间点)
最近的贴片点
第 3 近的贴片点
操作手册Ⅱ
3-140

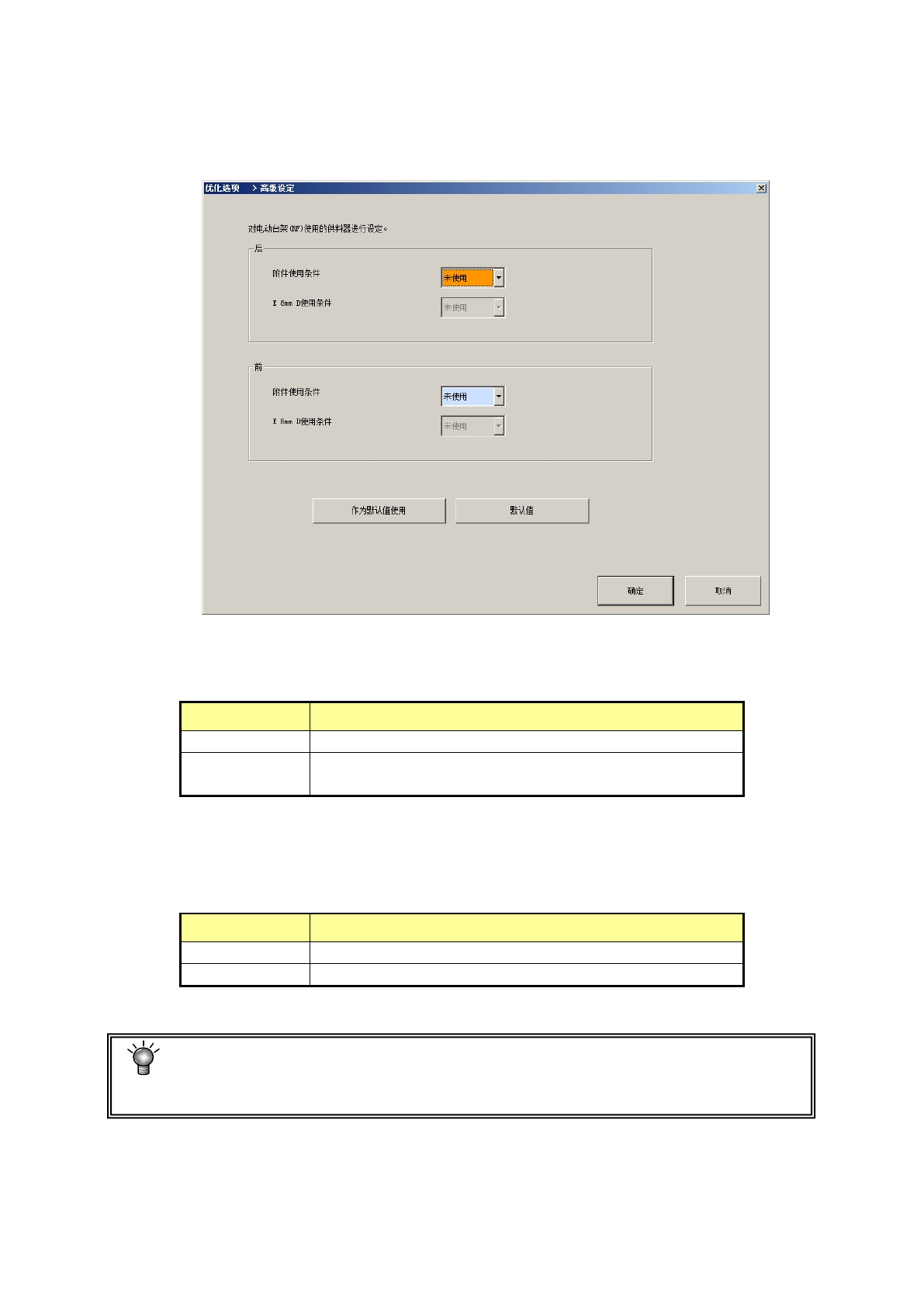

3) 高级设置
对电动台架(RF)中使用的电动式供料器(EF)进行设置。前侧、后侧分开进行设置。
a) 附件使用条件
设置电动台架(RF)中是否使用连接附件。
设置值
内容
未使用
电动台架
(RF)
中不使用附件。
(
默认
)
使用
电动台架
(RF)
中使用附件。向电动台架
(RF)
安装电动式供料
器
(EF)
时选择。
b) E 8mm D 使用条件
设置电动台架(RF)中是否使用 E 8mm D 供料器。
附件使用条件为“使用”时可以更改设置。
设置值
内容
未使用
电动台架
(RF)
中不使用
E 8mm D
供料器。
(
默认
)
使用
电动台架
(RF)
中使用
E 8mm D
供料器。
电动台架(RF)将 E 8mm S、E 8mm D、RF 8mm 全部设置为可使用而进并行优化时，
被选择的供料器类型之优先顺序如下所示。
E 8mm D > RF 8mm > E 8mm S
操作手册Ⅱ
3-141

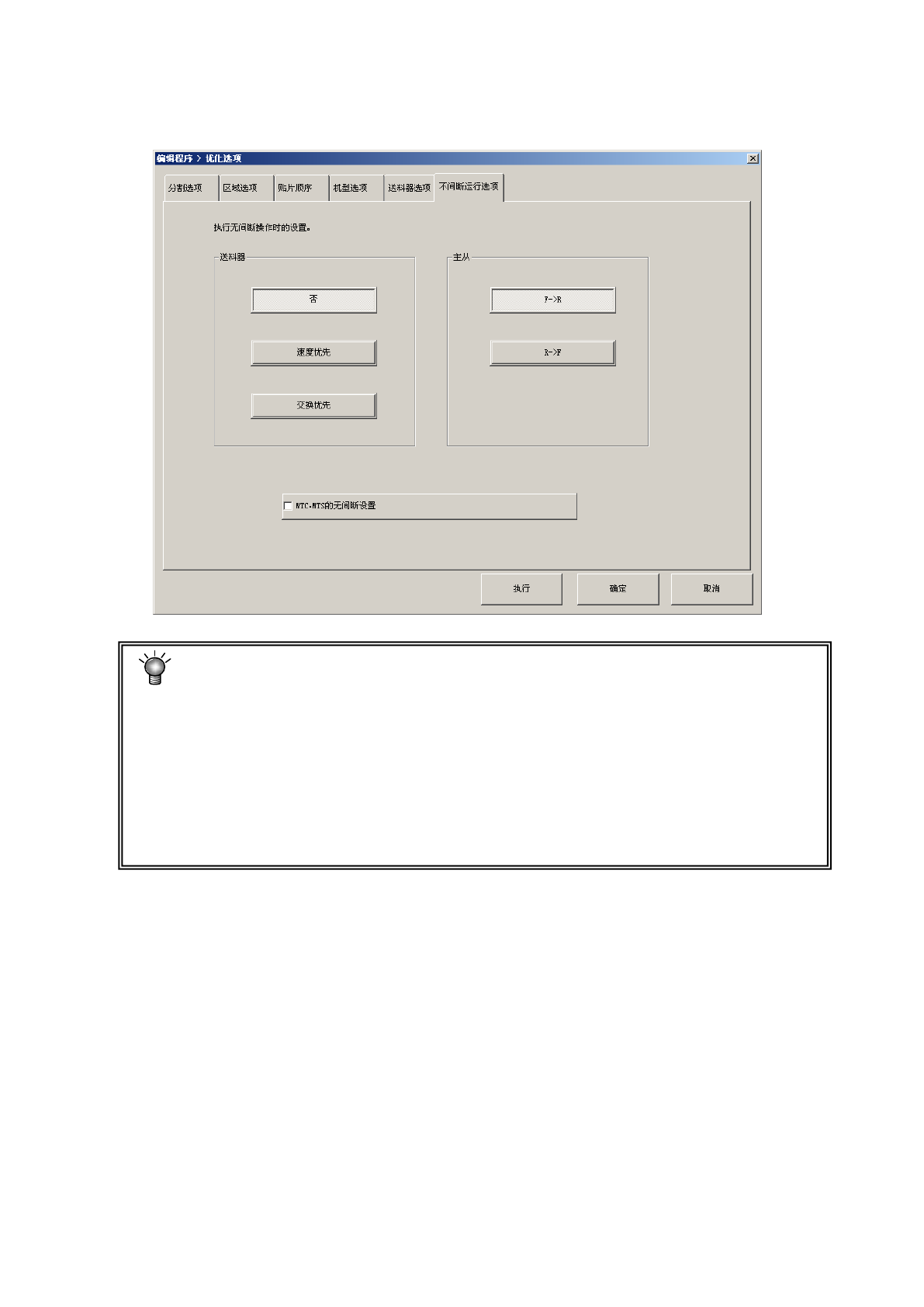

（6）
不间断运行选项
(
出厂选项
)
仅当配备有“不间断运行选项”时，此设置才有效。
※1 不间断运行 ：是指不停止机器、连续生产的功能。
例) 在机器采用“前面基准方式”运行时，在前面设置好生产中需要使用的全部供料器，
与此同时，在后面的供料器台上也配置与前面的供料器台完全相同的供料器，使
机器用完前面的供料器元件时，会自动从后面的供料器吸取元件。
此时，只要操作人员不按下主机开关( “不间断运行”用)，机器绝对不会移向前面。
操作人员可在生产中补充前面的元件。
在完成元件补充，按下开关后，机器则改从前面的供料器台吸取元件，继续进行
生产。
