操作手册Ⅱ
3-124
3-3-7 数据完成状态
检查数据的完成状态。若未完成则不能进行优化。
从菜单栏中单击“数据”/“数据完成状态”后，会显示如下画面。
如果记录总数和完成数目一致，则表示数据已完成，在完成的“( )”中显示“*”。
另外,“吸取数据”及记录总数为0的项目，即使不显示“*”，也被看作完成。
有未完成的项目时，请完成该项目。
操作手册Ⅱ
3-125
3-3-7 数据一致性检查
检查已制作的程序和机器设置的设置内容是否矛盾，检查程序本身是否矛盾。
使用电动供料器时，要追加电动供料器一致性检查，检查生产程序与电动供料器之间没有矛盾。
但是，不使用电动供料器，在吸取数据内存在自动选择的数据，在吸取数据内使用电动供料器的
数据未完成，在以下「4-4-1-3 设定优化条件」中，将分割选项的吸取数据设定在「分配全部」
时，不执行电动供料器一致性检查。
一致性检查结束后，即可进行优化。检查结果发现有错误时，会显示错误内容。
此时，请参考显示内容，修改程序或“机器设置”。
(1)
执行一致性检查
从菜单栏中选择“数据(C)”/“数据一致性检查(L)”，执行一致性检查。
(2)
检查的结果报告
进行一致性检查后，显示如下信息。
1) 正常结束时：
2) 检查中发现错误时：
按下“确定”按钮后,会出现询问画面，要求确认是否要显示错误内容。
选择“确定”则显示错误内容。
(3)
错误信息内容
・显示的错误内容例
因在元件数据的第 1 个元件处所指
定的吸嘴，没有在机器设置处进行
设置，所以显示发生上述错误。
数据种类
数据内的制作 No
错误内容
操作手册Ⅱ
3-126
(4)
电动供料器一致性检查错误时的报告

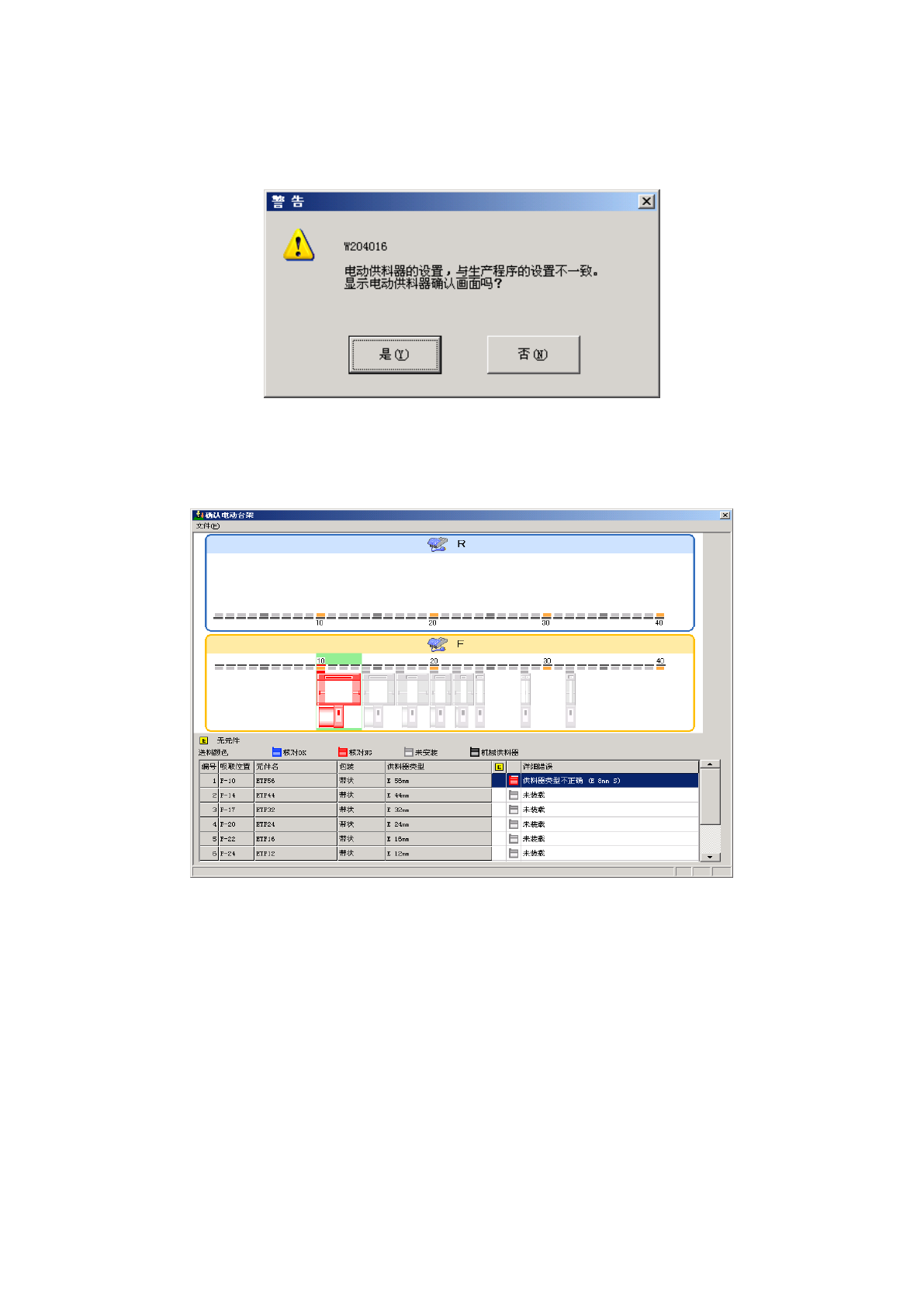

在电动供料器一致性检查中，检查出错误时，会显示以下提示信息。
电动供料器一致性检查正常结束时，会显示步骤(2)的 1) 正常结束的提示信息。
选择「是」，显示以下电动供料器确认画面。选择「否」，则不显示电动供料器确认画面即结束一致性
检查。以下画面与「第 2 章 2-10 电动供料器确认」的画面相同。显示内容请参见「第 2 章 2-10
电动供料器确认」。
