操作手册Ⅱ
1-8
机种名称
KE-3010
KE-3020V
KE-3020VR
电动统一更换台方式 ●
*1
●
*1
●
*1
电动式统一更换台车
(EF)
●*1 ●*1 ●*1
电动式统一更换台车
(RF)
●
*1*18*19
●
*1*18*19
●
*1*18*19
电动式供料器用
Intelli Trolley
●
*8
●
*8
●
*8
切带装置
●
*1
●
*1
●
*1
IC 回收带
●*17 ●*17 ●*17
元件供给装置
EF
系列电动式供料器、
●
*8 *16
●
*8 *16
●
*8 *16
RF 系列电动式供料器 ●*18 ●*18 ●*18
管式供料器
●
*8 *16
●
*8 *16
●
*8 *16
托盘供给装置
MTC *14
●
*8*9
●
*8*9
●
*8*9
MTS
●
*8*9
●
*8*9
●
*8*9
DTS ●*8 *9 *17 ●*8 *9 *17 ●*8 *9 *17
托盘架
●
*8 *9 *17
●
*8 *9 *17
●
*8 *9 *17
晶圆供给装置
多功能芯片供给器（
DF01
）
●*15 ●*15 ●*15
助焊剂涂敷装置：类型
3
（台架安装型
/
仅后侧） ●
*1*13*17
●
*1*13*17
●
*1*13*17
旋转型焊锡转印装置(台架安装型 / 仅前侧) ●*1*13*17 ●*1*13*17 ●*1*13*17
电动供料器用卷筒安装台
(EF)
● ● ●
电动供料器用卷筒安装台(RF)
● ● ●
RF-ETF
附件 ●
*16
●
*16
●
*16
电动台架用外部准备电源 ● ● ●
机械式、电动式供料器兼用台架 ●
*1 *10 *19
●
*1 *10 *19
●
*1 *10 *19
○：标准配置 ●：选购项 -：无设置
*1 该选购项为出厂选项。
*2 MNVC 和元件设别摄像机为套装选项。
*3 M 基板对应机和 L 基板对应机都可对应
*4 在 L-Wide 基板规格时，不能选择销基准。
*5 只有 L 基板对应机才可对应。
*6 需要 MNVC 功能。
*7 使用元件数据库时，需要另外的 PC 机。
*8 可对应 RFID。此外，RFID 各项功能需要 IFS-NX。
（有关可安装设备种类、可对应后安装设备种类，请查阅 IFS-NX 设备规格书）
*9 在安装 MTS 时，需要将主机后端设置为统一更换台方式。
*10 机械式、电动式兼用供料器台架的选购项，请参见各供料器台架。
*11 选择吸取/贴片监视器时不贴片。
*12 LNC61 及 LNC62 是装有超小型摄像机的吸取/贴片监视器专用 Head。
激光识别的规格与 LNC60 同等。
*13 助焊剂涂敷装置、旋转型焊锡转印装置，仅能任选其中一个。
*14 助焊剂涂敷装置：类型 2 (主机设置型) 与 MTC，不能同时选择。
*15 在本体的后侧，可以安装统一更换台方式的台架。
*16 如果为统一更换台车(RF)安装电动台架 EF 用供料器，请为统一更换台车(RF)安装「RF-ETF 附 件 」。
(如果您使用的 RF_ETF 附件，非示教和同时吸取被排除在外。)
*17 不对应“统一更换台车 RF”。
*18 要使用“统一更换台车 RF”，您需要在切割单元更改为最新版本。
*19 “统一更换台车 RF”不对应于机械式、电动式供料器兼用台架
操作手册Ⅱ
1-9
1-1-4 简称说明
简 称
意 义
中文 英文
ATC
自动工具交换装置
(Auto Tool Changer)
BMR
坏板标记识别器
(Bad Mark Reader)
CVS
元件检验系统
(Component Verification System)
DTS
双托盘服务器
(Dual Tray Server)
EPU
外部编程装置
(External Programming Unit)
FMLA
焦点模块激光校正
(Focused Modular Laser Align)
ETF
电动式带式供料器 （Electric Tape Feeder）
FPI
送料器台位置指示器
(Feeder Position Indicator)
HMS
高度测量装置
(Height Measurement System)
HOD
手控操作盘
(Handheld Operating Device)
IS
智能车间解决方案
(Intelligent Shop floor Solutions)
IFS-NX
智能供料器系统
(Intelligent Feeder System)
LNC
激光校准新概念
(Laser align New Concept)
MNVC
多吸嘴图像定心
(Multi Nozzle Vision Centering)
MTC
矩阵托盘交换器 (Matrix Tray Changer）
MTS
矩阵托盘服务器 (Matrix Tray Server）
OCC
位置校正摄像机
(Offset Correction Camera)
PWB
基板
(Printed Wiring Board)
S-VCS
高速不间断图像识别
(Scanning Vision Centering System)
VCS
图像识别元件位置修正装置
(Vision Centering System)
操作手册Ⅱ
1-10

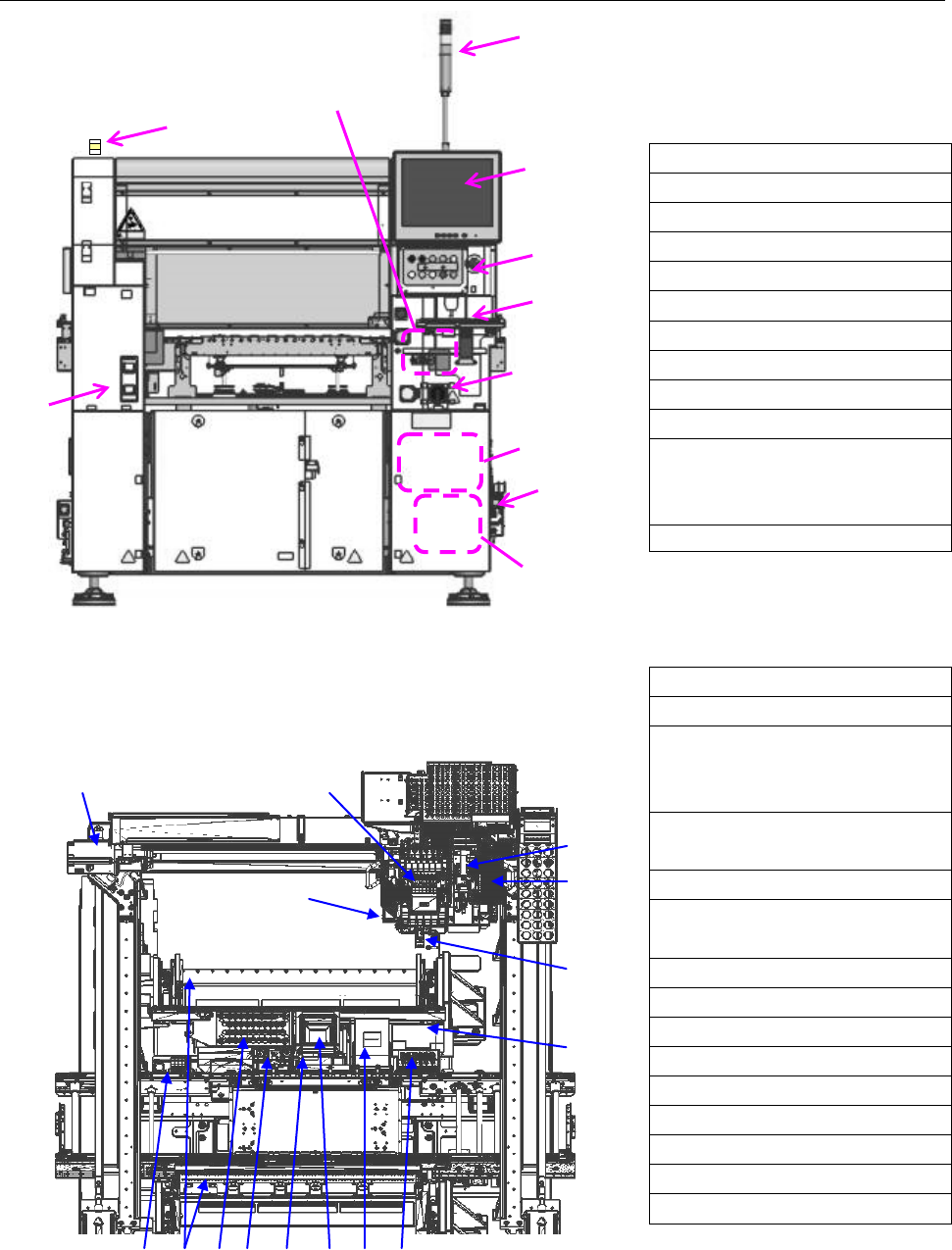

1-1-5 本装置的构成
① 液晶监视器
② 操作面板
③ 电源开关
④ 信号灯
⑤ 迷你信号灯(选购项)
⑥ 空气调节器（后侧）
⑦ 压力表
⑧ 键盘
⑨ 鼠标
⑩ FDD/ DVD 驱动盘 (选购项)
⑪ 真空泵
（
M,L 基板规格:前侧）
（
XL
基板规格
:
后侧）
⑫ 漏电断路器 (后侧)
① ATC 单元
② LNC60 Head 单元
③
IC Head
单元
(CDS:KE-3020V)
(FMLA:KE-3020VR)
④
OCC
单元
(R)
(KE-3020V/3020VR)
⑤OCC 单元(L)
⑥ VCS 单元
(KE-3010
为选购项
)
⑦
X-Y
单元
⑧基板传送单元
⑨CAL 块单元
⑩供料器台架单元
⑪HMS 单元
⑫共面单元 （选购项）
⑬CVS 单元（选购项）
⑭负荷控制单元（选购项）
⑮助焊剂涂敷装置（选购项）
①
②
③
④
⑩
⑫
⑥
⑪
⑤
⑦
③
①
②
⑤
⑥ ⑧ ⑨
⑦
④
⑩
⑪
⑫
⑬
⑭
⑮
