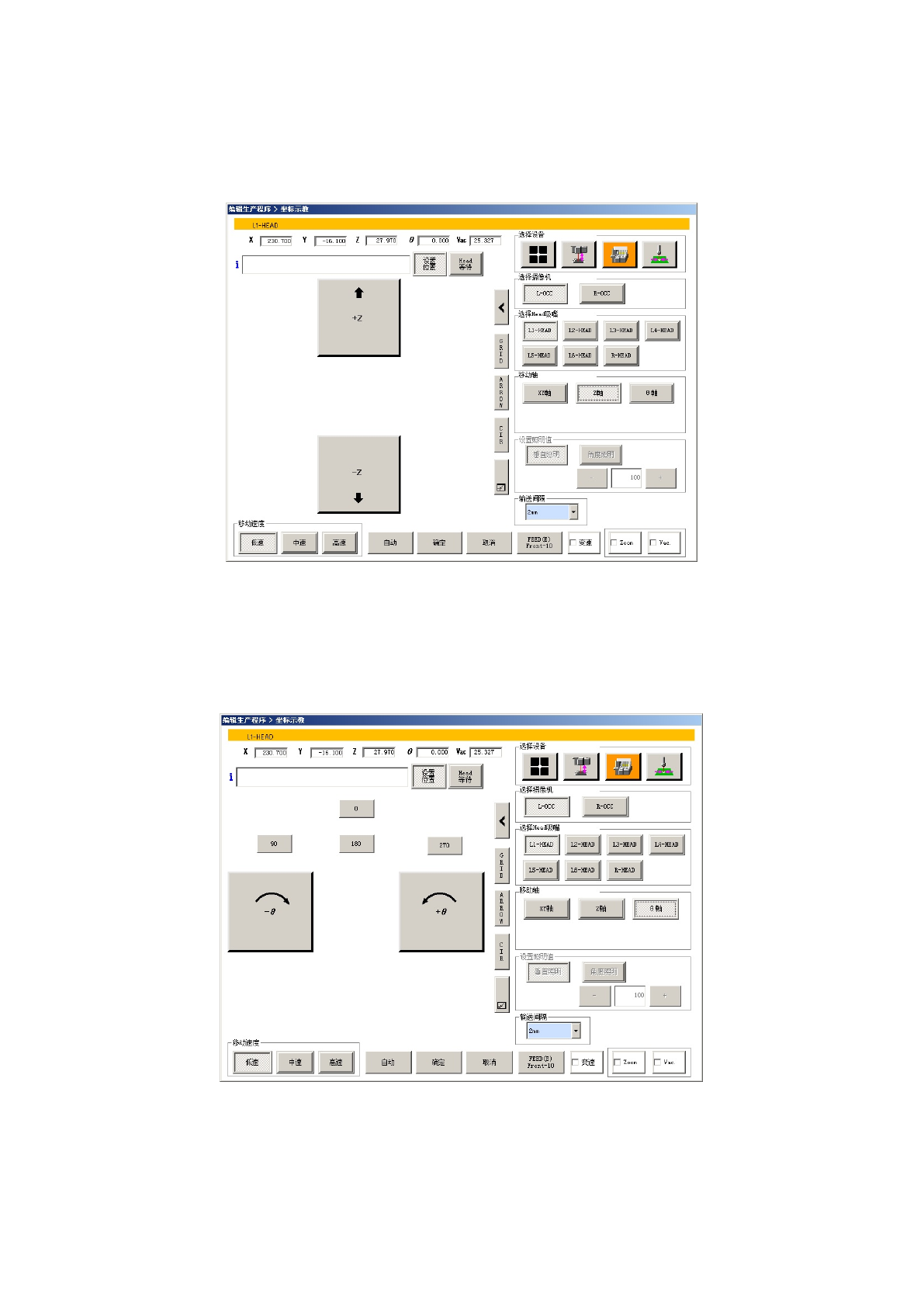

2)Z 轴移动
选择移动轴的[Z 轴]按钮，用上下方向按钮上下移动吸嘴 Head。
请确认在下方没有干扰吸嘴的东西，在确认安全的基础上进行移动。
在 Z 文本框里会显示当前的 Z 坐标。
3)θ 轴移动
选择移动轴的[θ 轴] 按钮，用左右旋转方向按钮旋转吸嘴 Head。
旋转方向为从贴片机上方看到的方向。
在 θ 文本框里会显示出当前的 θ 坐标。
操作手册Ⅱ
3-183
(2) 使用 HMS 进行示教的方法
使用 HMS 进行示教时，在用摄像机进行 XY 轴的示教后，HMS 会向测量位置移动，按选择装置
的 [HMS] 按钮后，开始示教。
使用 HMS 测量的值会显示在 Z 文本框里， X、Y 各自的文本框里会显示出当前的 XY 坐标。
按[OK]按钮后，值会被确定下来。
注意
为了避免人身伤害，在示教操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
操作手册Ⅱ
3-184
使用 H
MS 进行示教时，因被测量元件的表面(测量面)状况(光泽、表面粗糙程度),
有时会导致激光散射，从而无法测定。
此时，
请参见下图，将激光移动到带料托架上，以该点代用，进行 Z 轴的示教。
使用
HMS
实施供料器
RF04AS
的示教时，若测定面上的带子为透明或者半透明，激光将
透过而无法获得正确的测定值，有时会造成吸取率恶化。
此时，请将激光移动至下图所示的供料器带子铺设面上，执行该点的 Z 轴示教。进而测
定载带的厚度（护带除外），请在元件数据、吸取条件的吸取押入量中，按照以下所示输
入数值。
（例如： 带子厚度为 0.3mm 时，0.05-0.3 =-0.25mm）
请将该值作为初始值，根据需要对吸取押入量进行微调。
带
元件
测定点
吸取位置
带子铺设面
