操作手册Ⅱ
3-227
(2) 执行 BOC 标记校准
执行后，如果生产程序已经设置了 BOC 标记，即可执行 BOC 校准。
（识别所有电路的 BOC）
(3) 执行贴片基板面高度测量

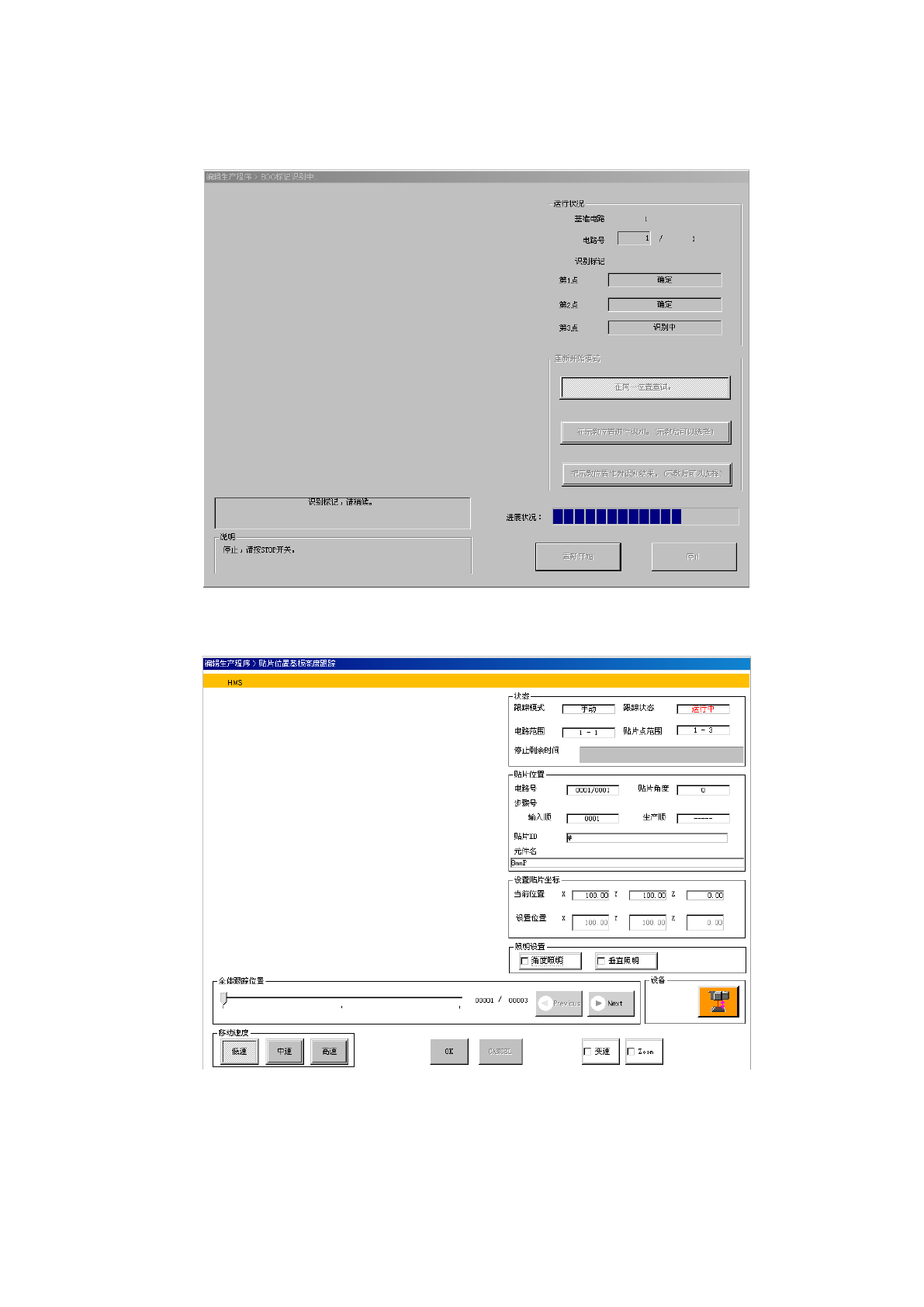

执行后，贴片基板面高度测量中会显示如下画面。
操作手册Ⅱ
3-228
1) 状态
a) 跟踪模式
显示在
输送方法中设置的「手动」或「自动」。
b) 电路范围
显示实
施高度测量的电路的范围。
c) 贴片点范
围
显示实
施高度测量的贴片点的范围。
d) 跟踪状态
「
动作中」表示轴正在移动中。「暂停」表示在自动输送中的暂停。「停止」表示手动输送或
根据需要处于停止状态。
「
轴待避中」表示轴正在移动到安全位置。「标记识别中」表示正在识别 IC 标记。
e
) 停止剩余
时间
用进度
条显示自动输送中的暂停剩余时间。
2）
贴片位置
a) 电路号
测量中
的电路／电路总数
b) 贴片角度
测量中的元件贴片角度
c) 步骤数
测量中
的贴片数据号
d) 贴片 ID
测量中
的贴片 ID
e
) 元件名
测量中
的元件名
3) 贴片坐标
设置
显示测
量基板面高度的贴片点的贴片坐标。
4) 照明设置
对显示
贴片点时使用的 OCC 照明进行选择。
5) 全体跟踪
位置
对测量位置进行逐个推进。
在停止
状态中，通过自由地移动滑动条，可向前返回，或前进到下一个。
操作手册Ⅱ
3-229
3-5-4-3 检查
图像识别检查，可在实际元件上安装 Head，进行定心。
共面性检查是按元件数据中设置的值，实施「图像识别」→「共面性检查」一系列控制，
检查有无错误。
使用速
度检查功能，进行模拟生产，检查在各种运行中的 XYθ 偏差值。
验证单独检查、验证连续检查中，将实际元件安装到 Head 上，与程序（元件数据）中设置的电
阻值、容量、极性的信息比较、检查。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
3-5-4-3-1 图像识别检查
使用本功能，可在实际元件上安装 Head，通过图像识别，检查能否进行元件定中心。

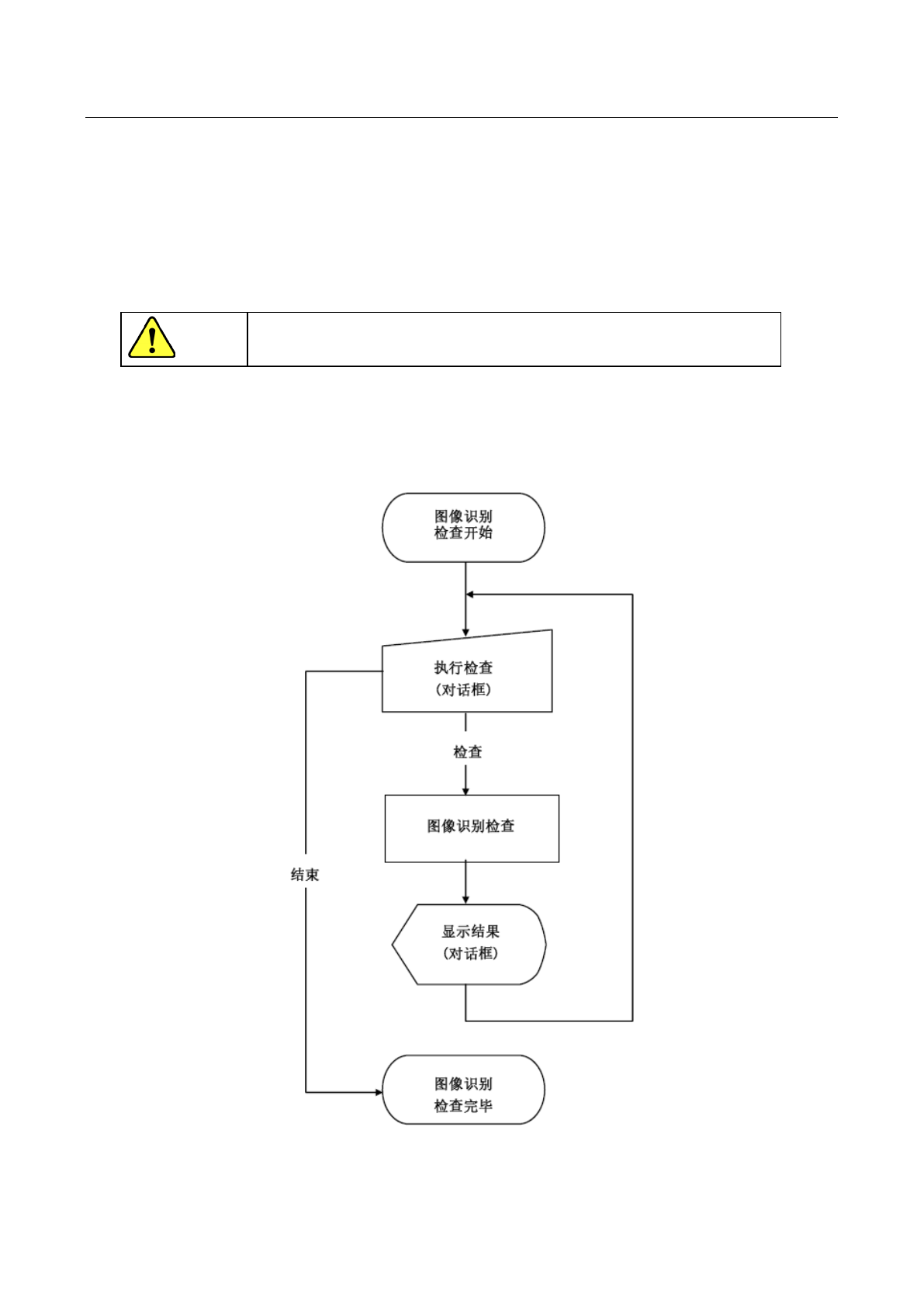

识别检查的流程概要如下。
