操作手册Ⅱ
3-239
5) 检查按钮
执行共面性检查。

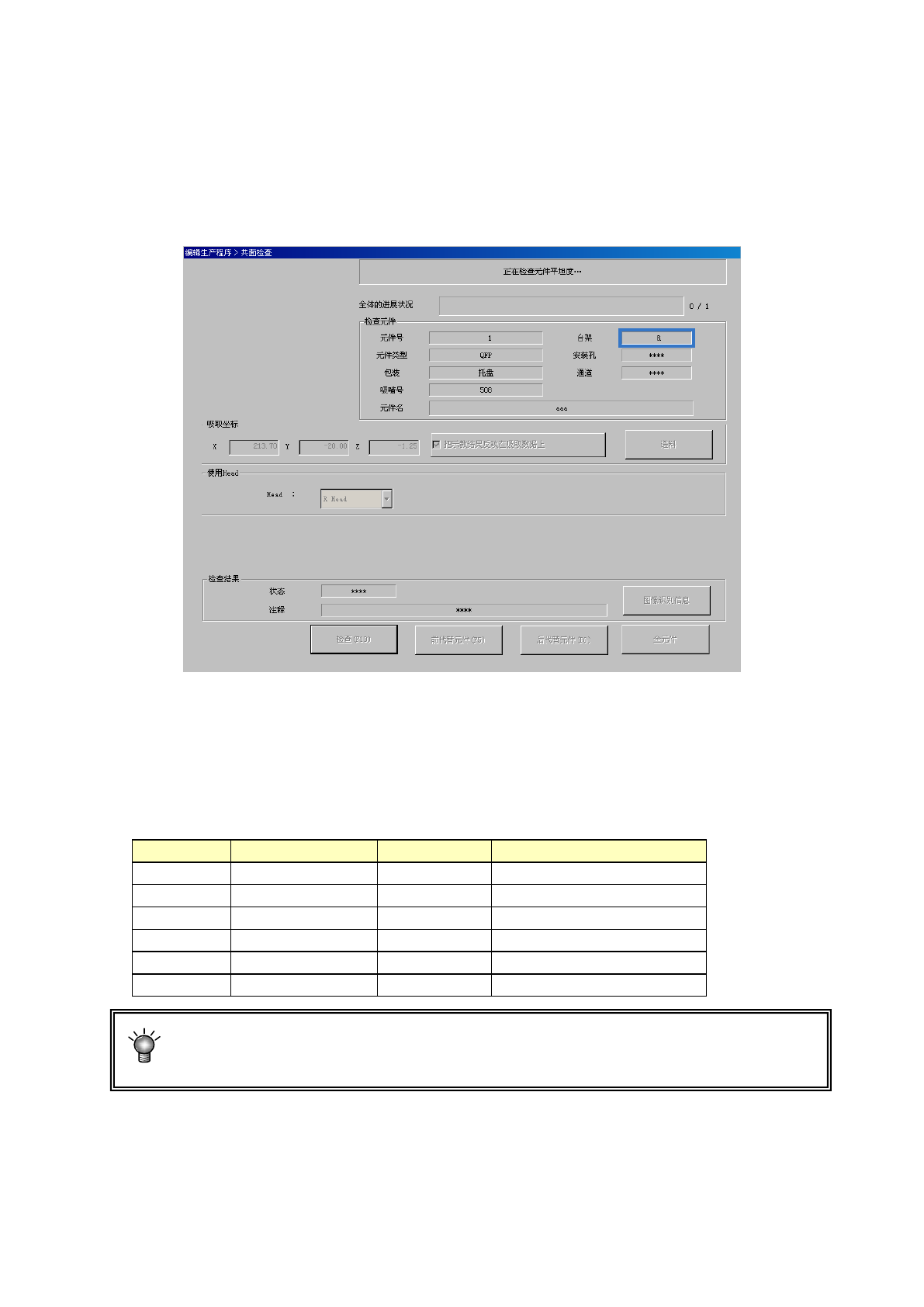

共面性检查中显示如下画面。
显示正在进行检查的元件内容／吸取位置，逐项显示执行中的处理内容。
6) 返回按钮
结束共面性检查，返回到原来的画面。
7) 快捷键
在共面性检查画面中，可进行如下快捷键操作。
键盘
操作面板
HOD 键
动 作
F4
－
-
顶推供料器
F5
－
PREVIOUS
前代替元件
F6
－
NEXT
后代替元件
F8
－
―
选择
Head
F10
－
ENTER
执行图像识别检查
ESC
－
CANCEL
返回
发生端子数错误时，请重新设置元件高度，或将曝光时间变更为 150～300。
发生共面错误、共线（平行）错误时，请使用其他元件检查，或调整判定值。
操作手册Ⅱ
3-240
3-5-4-3-2 检查速度
通过模拟动作对元件的吸取、识别、贴装时的 XYθ 偏移值进行检查，以判断生产程序的速度是否适
宜。

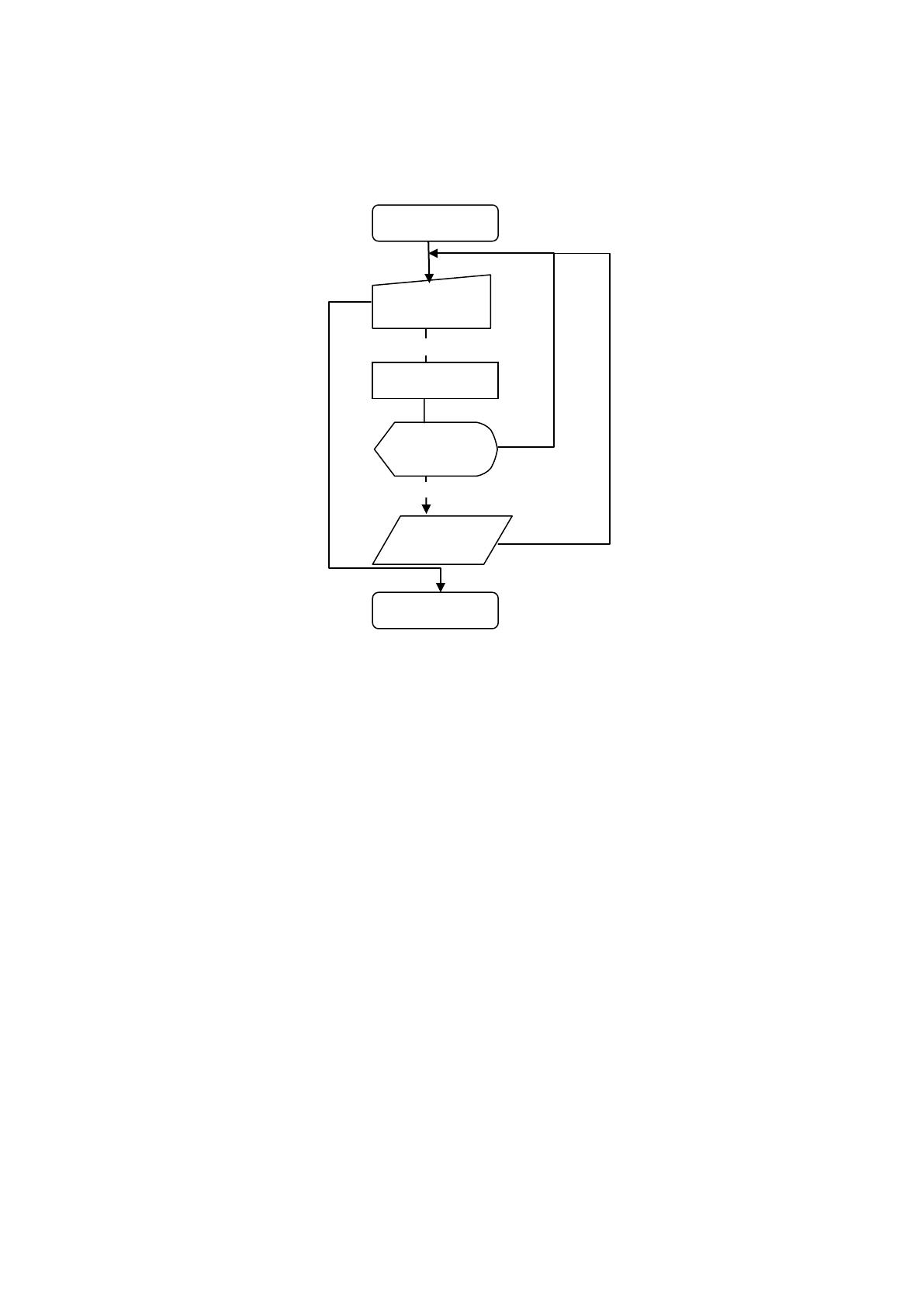

确认速度功能流程概要，请见下图。
(1) 确认速度的操作方法
确认速度操作概要
从菜单中选择 [确认速度] ，显示[确认速度] 画面。
在[确认速度] 画面上设置检查内容。
选择[检查]（[F10] 键）按钮，开始执行检查，检查结束后显示检查结果。
在检查结果画面上选择 [确定]（[F9] 键）时：将该检查结果输入到元件数据里，并返回确认
速度画面。
在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[确认速度]画面。
在确认速度画面上，可以用“前代替元件”（[F5]键 ）、 “后代替元件”（[F6]键）向替代元件移动。
确认速度开始
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
操作手册Ⅱ
3-241
(2)设置确认速度的条件

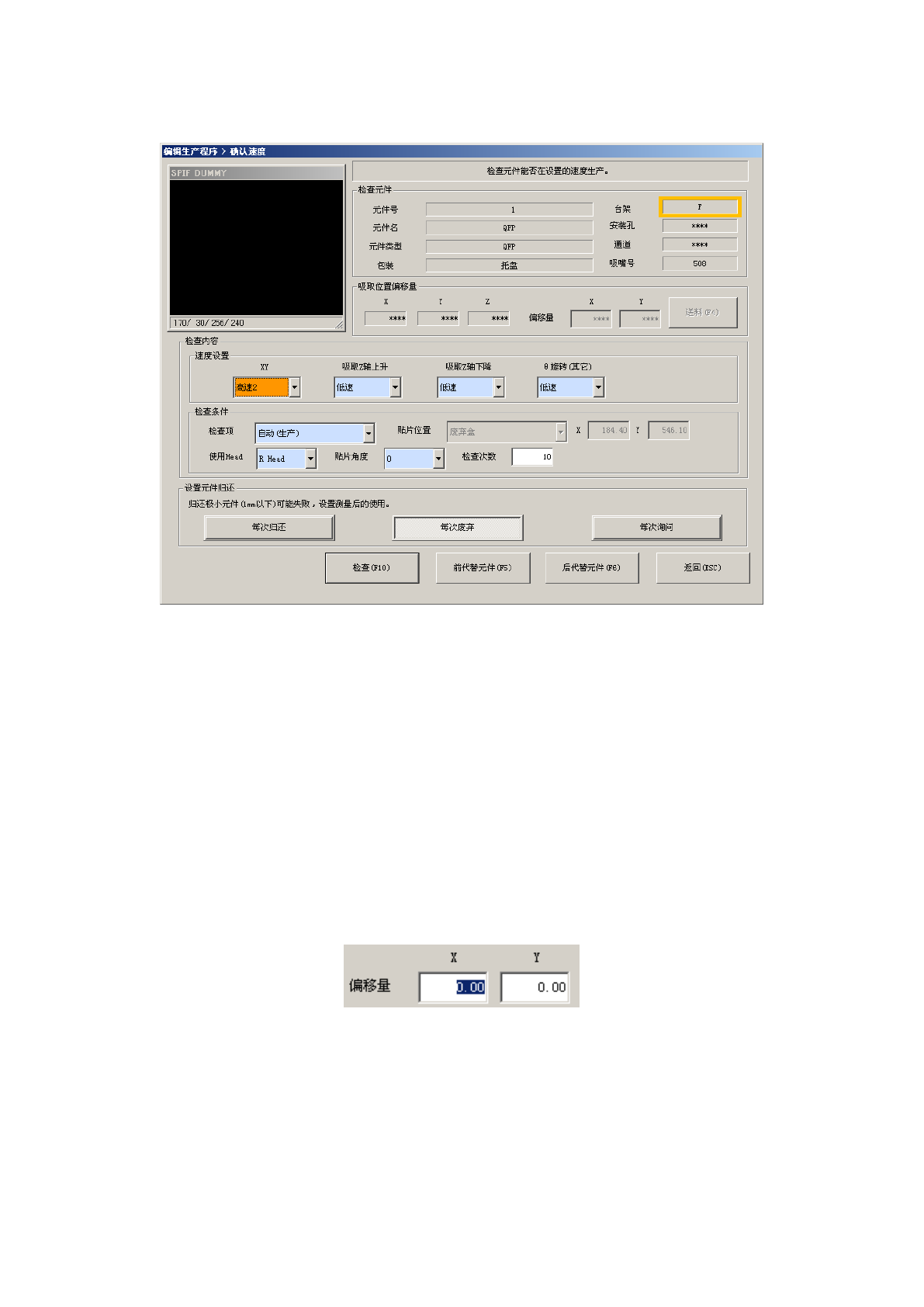

从菜单上选择“确认速度”后，会显示如下的设置确认速度画面。
1) 检查元件
显示要检查元件的内容。
2）吸取位置吸取偏移量
显示吸取元件时的吸取位置的内容。可以更改为前代替元件和后代替元件的吸取位置。
在没有吸取数据的情况下，各项目为非显示，不能进行吸取位置的变更、送料和示教。
送料
顶推一次供料器，送出元件。（32mm 纸带除外）。
偏移量
需要移动吸取坐标时进行此项设定。也可以用示教功能进行示教。不反映到吸取数据。
检查时使用的元件吸取位置与实际位置不同时，可以使用示教功能对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
① 把光标移动到 Ｘ 或 Ｙ 坐标上。
②按下功能栏的“示教”按钮，打开示教画面。进行坐标示教，按下“OK”按钮，
取得所示教的坐标数据。
