3)
示教点
在使用摄像机进行示教时，选择此项。
可以选择 POINT1、POINT2、POINT3 及窗口。通常使用 POINT1 进行示教。请根据需要进行选
择。
如果有多个点时，单击[OK]按钮，可进入下一个点的示教。
当前的点数在[POINT]文本框里显示。
◆POINT1：取得当前位置作为示教坐标。
◆POINT2：指定 2 点，取此 2 点中央的坐标。
第 1 点
中央的坐标
第 2 点
◆POINT3：指定 3 点， X 坐标、Y 坐标都以最大值和最小值的中间值作为坐标。
第 1 点
中央的坐标
第 2 点 第 3 点
◆ 窗口： 取由四方形框包围中央的坐标。选择窗口后，将显示四方形框。操作 X、Y 8 个方向的
箭头按钮，首先调整左边和上边的位置，然后按下“OK”按钮。接着调整右边和下边的位
置，然后按下“OK”按钮，最后再按下“OK”按钮确定。
4)
设置照明值
在进行标记数据示教时，要设置必要的相应设置。
使用当前的照明设置可以识别标记时，可以省略照明设置的操作。
当标记反射不良，标记识别不稳定时，请直接设置垂直、角度照明的光量。
5)
输送间隔
要变更电动供料器的输送间隔时设置。允许选择示教中的电动供料器能够设置的输送间隔。
※在不能完全进入监视器
的大元件(6mm 以上)的
示教时使用。
操作手册Ⅱ
3-174
6)
移动速度
可从低速、中速、高速 3 项中选择按 8 个方向的方向按钮移动轴时的移动速度。
7)
变速
勾选此项后，持续移动一定时间，速度会变为两倍速度，速度会加快。
8) Zoom
使用摄像机进行示教时，摄像机的映像会显示在画面上（叠加显示）。
勾选此项后，数字放大功能变为有效，可以放大显示映像。
关于数字放大功能
a) 功能概要
在操作选项中设置了“示教时放大数字”时，可在画面中放大显示摄像机拍摄的图像。
需要放大时，请勾选“Zoom”复选框。
取消勾选后，则恢复成通常的图像。
*有关设置数字放大功能的详细说明，请参见“操作说明书第 7 章 操作选项”。
b) 放大规格
可根据对象元件的外形尺寸，切换放大比例。
・选中放大４倍时：
长边尺寸为 2.25～1.11mm ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・未选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
放大显示功能，在跟踪贴片坐标、跟踪吸取、编辑程序时吸取坐标的 XY 示教等场合均可使
用。
9) Vac.
使用 Head 进行示教时，可以控制真空 ON/OFF。
按“Vac.”复选框，当已经打开真空时，在复选框中会打勾。
10)
方向按钮
通过点击按钮，可以将轴向 8 个方向进行移动。
操作手册Ⅱ
3-175
11)
最小化按钮
按[<]按钮，右侧画面会消失。 再按一下[＞]按钮，会恢复原来的尺寸。
点击[＿]按钮时，示教画面会缩小为图标，并移动到左下方。再
点击一次图标时，则恢复成原来的尺寸。

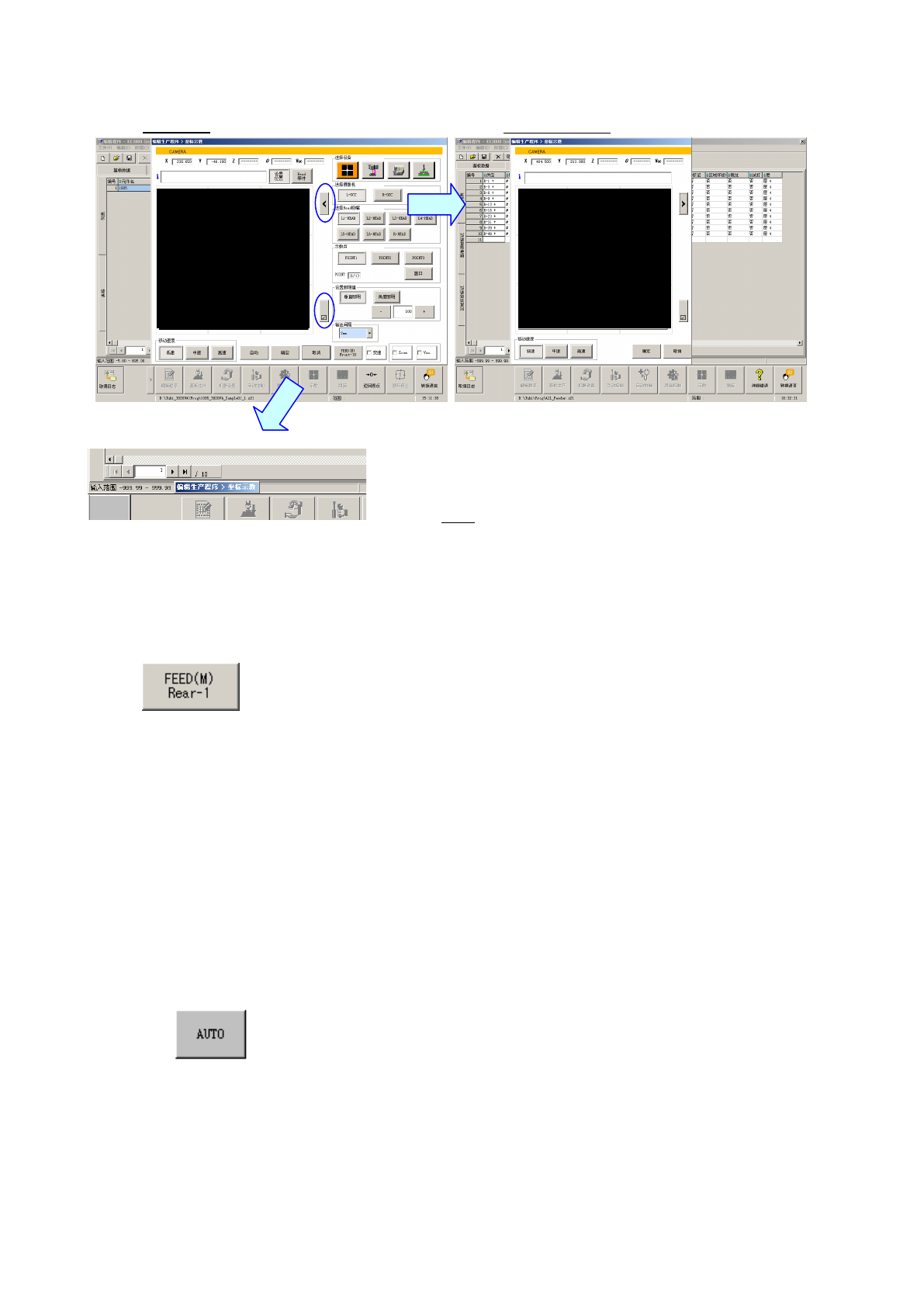

12) FEED
在对吸取位置进行示教后，会出现显示供料器编号的[FEED]按钮。
按一次[FEED]按钮，该供料器会进行一次送料。
示教电动供料器的吸取坐标时，如该供料器的返回原点处于未完成状态，不能进行送料。并且，如
电动供料器的送料间距设置与元件数据的送料间距设置不同，将成为错误，不能进行送料。
13) AUTO
在对吸取位置进行示教后，如果使用的元件数据满足以下所有条件, 会出现显示供料器编号的
[AUTO]按钮。
・ 元件种类为“方形芯片”。
・ 包装方式为“带状”。
・ 供应装置为“8mm 纸带”。
・ 外形尺寸为 0.35mm≦长边≦3.4mm 、0.1mm≦短边≦1.8mm 。
・ 吸取条件的“自动示教”设置为“是”。
按[AUTO]按钮后，通过摄像机对孔（CAVITY）进行识别，自动取得中心位置。
14) OK
返回到按“示教”按钮之前的原画面，并取得所示教的坐标数据。
15)
取消
返回到按“示教”按钮之前的原画面。之前所输入的数据被忽略，坐标数据不会被改变。
