操作手册Ⅱ
2-16
显示台架：选择列表显示的有元件的供料器台架。
No
项目
内容
1
前面
只显示设置在前面的元件。
2
后面
只显示设置在后面的元件。
3
托架
(
或
DTS)
只显示设置在托架、
DTS
上的元件。
4
MTC
只显示设置在
MTC
的元件。
5
MTS
只显示设置在
MTS
的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目
内容
1
显
示
内
容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。
No
项目
内容
1
供应位置
显示元件的供应位置。
如果是
ETF8D
、管状供料器，则在括号内显示通道号。
2
元件名 显示供给的元件的名称。
3
总吸取数 该供应装置进行了吸取动作的次数。
（吸取数 + 吸取错误）
4
吸取数 该供应装置吸取成功的元件数。
5
贴片数
该供应装置吸取贴片的元件数。
6
元件损失
显示供应装置中损失的元件数。
如果变更了元件数据的重试次数时，则无法正确计算元件损失。
必须清除生产管理信息。
元件损失＝总吸取次数―重试×（元件数据的重试次数＋1）－贴片数
7
吸取错误
相应的供应装置中吸取失败的次数。
8
无元件
该供应装置发生元件用完的次数。
供料器的“无元件”与下述“重试”意义相同，设定了剩余数量时，
为
“
重试超次
+
剩余数量变为
0
的次数
”
。
9
重试
该供应装置重试超次错误的发生次数。
（按照在元件数据的“重试次数”设定的次数进行吸取，未能吸取时，计
数累加
“1”
。
10
LA 识别 相应的供应装置中由于 LA 识别重试超过限度发生的错误次数。
11
图像识别
相应的供应装置中由于图像识别发生的错误次数。
12
引脚弯曲 元件识别中判定为引脚弯曲的次数。
13
异元件
检出异元件的次数。
14
Vrfy/Sot
被判断为验证错误或 SOT 错误、元件方向错误的次数。
15
芯片站立 该供应装置吸取的元件被判定为芯片站立的次数。
16
共面
共面中判定为引脚悬浮的、球高度错误的元件数。
17
其他 判定为其他错误 (元件掉落等)的次数。
另外，各项目的合计显示于最上面第 2 行。

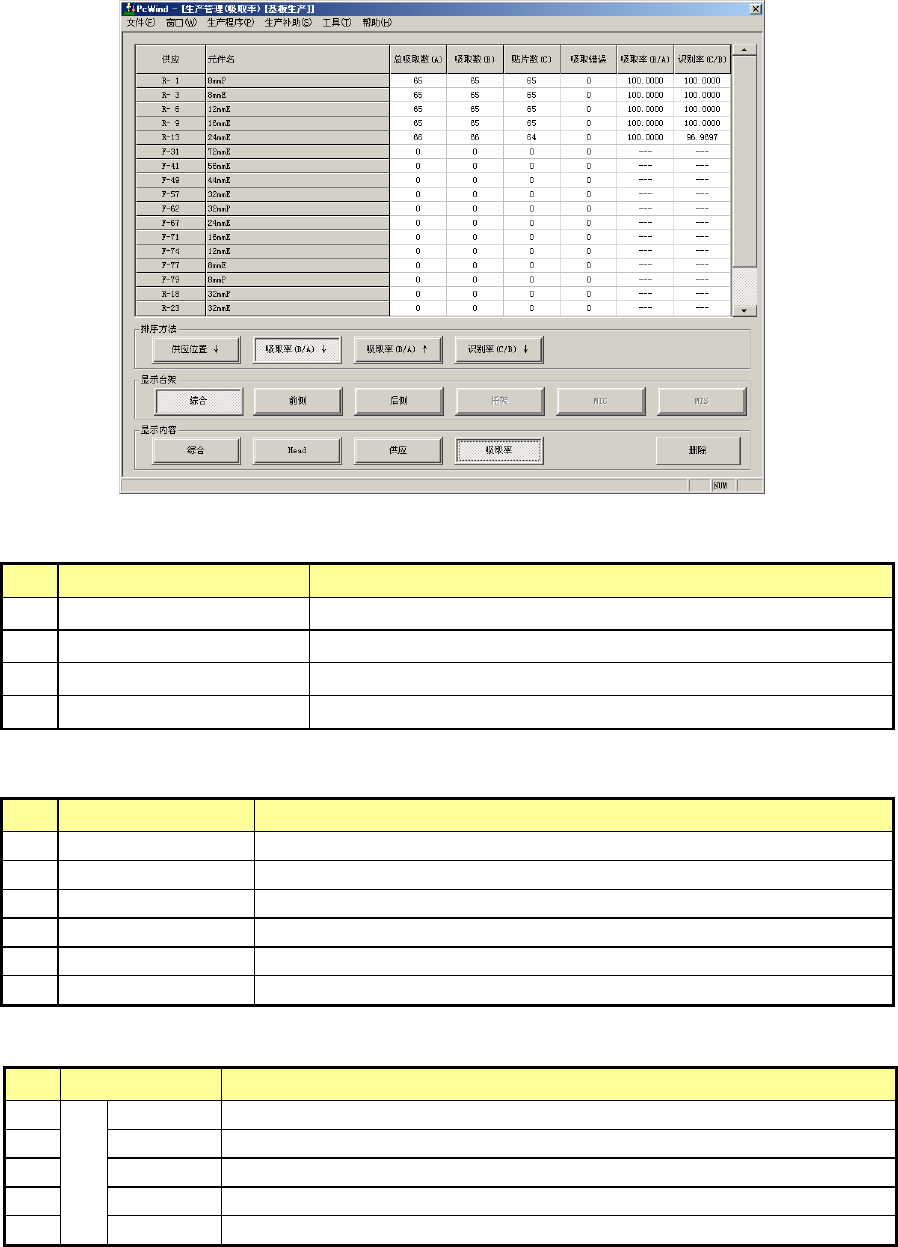

操作手册Ⅱ
2-17
(6)生产管理信息（吸取率）
显示“各供给的吸取率（吸取率 = 吸取数/（吸取数 ＋ 吸取错误数））”。
◇画面通常以“最差吸取率”顺序显示。
排序方法：选择列表排序方法。
No.
项目
内容
1
供给位置↓ 按供应位置的升序显示。
2
吸取率（
B/A
）
↓
按吸取率的最差顺序显示。
3
吸取率（B/A）↑
按吸取率的最佳顺序显示。
4
识别率（C/B）↓ 按识别率的最差顺序显示。
显示台架：选择列表显示的有元件的供料器台架。
No
项目
内容
1
综合
显示设置在前面、后面的所有元件。
2
前面
只显示设置在前面的元件。
3
后面
只显示设置在后面的元件。
4
托架
(
或
DTS)
只显示设置在托架、
DTS
上的元件。
5
MTC
只显示设置在
MTC
的元件。
6
MTS
只显示设置在
MTS
的元件。
显示内容项目：变更管理信息显示的内容。
No.
项目
内容
1
显
示
内
容
综合
显示综合管理信息。
2
Head
显示每
1
个
Head
的生产管理信息。
3
供应
显示每
1
个供应位置的生产管理信息。
4
吸取率
显示每
1
个供应位置的吸取率排序。
5
删除
删除生产管理信息。

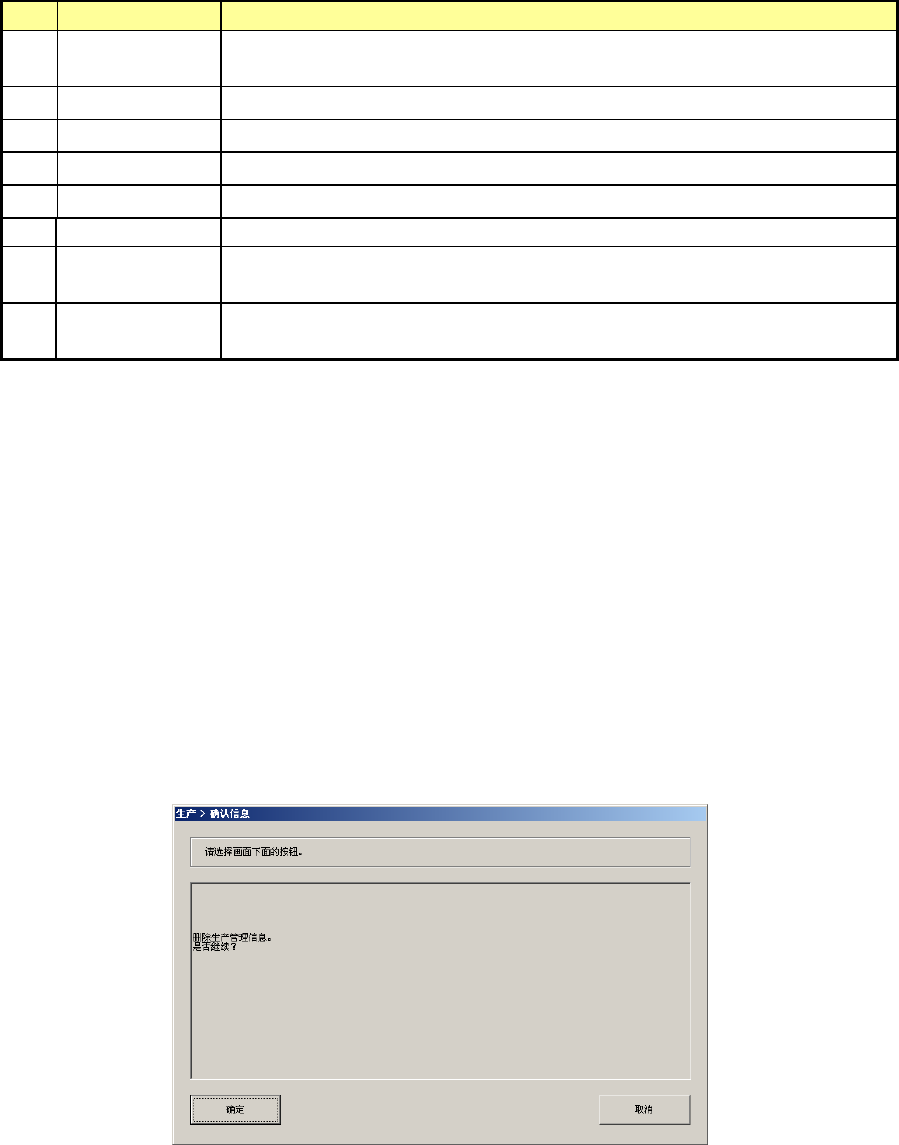

操作手册Ⅱ
2-18
No.
项目
内容
1
供应位置
显示每个供应位置。
如果是
ETF8D
、管状供料器，则在括号内显示通道号。
2
元件名 显示元件名称。
3
总吸取数（
A
）
吸取数
＋
吸取错误数
4
吸取数（B） 吸取成功的元件数。
5
贴片数（
C
）
贴片成功的元件数。
6
吸取错误
吸取失败的次数。
7
吸取率（
B/A
）
吸取成功的比例。
吸取率
=
吸取数
/
（吸取数
＋
吸取错误数）
8
识别率（
C/B
）
吸取成功的元件识别率。
识别率
=
贴片数
/
吸取数
●
数据的更新
◆
生产中
（生产动作中）：
生产中数据不更新。如按下各按钮或刷新画面，则数据被更新。
◆
生产暂停中
：
数据被自动更新。
(7) 生产管理信息的管理
1)删除
要删除生产管理信息，请选择“显示内容”中的“删除”。
显示确认删除生产条件的对话框。
按下[确定]按钮，则删除生产管理信息。
按下[取消]按钮，则不删除生产管理信息。
2)生产管理信息的保存
生产结束后，通过执行“文件”的“保存”、“另存为”，可以按不同文件保存生产管理信息。
另外，在生产结束时，通过在生产结束提示信息画面中保存生产程序，可以保存生产管理信息。
