操作手册Ⅱ 1- 14 ●电动式供料器用台 架的各部分 名称 把电动式供料器沿着 导轨①插进 去，顶住固定块② ，定位。 安装电动式供料器的 位置，请参 见位置标签③。 台架标记④，是用于 校正台架的 位置及姿势的标记 。 ① 导轨 ③ 位置标签 ⑤ 定位销 ② 固定块 ④ 供料器台架标 记 ⑥ 台架基座 ① ② ③ ④ ⑤ ⑤ ⑥
操作手册Ⅱ
1-13
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个送料器台，供给方式因元件的包装方式(带式、散件、管式、
托盘)而不同。
带式元件(芯片元件)及管式元件，使用安装在送料器台架上的带式送料器、散件送料器、管式
送器、多层管式送料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵托盘服务器供给。托盘支架及矩阵托盘服务器可
安装在后侧。
如使用统一更换台(选购项)，可从贴片机主机上装卸送料器台，进行外部准备。

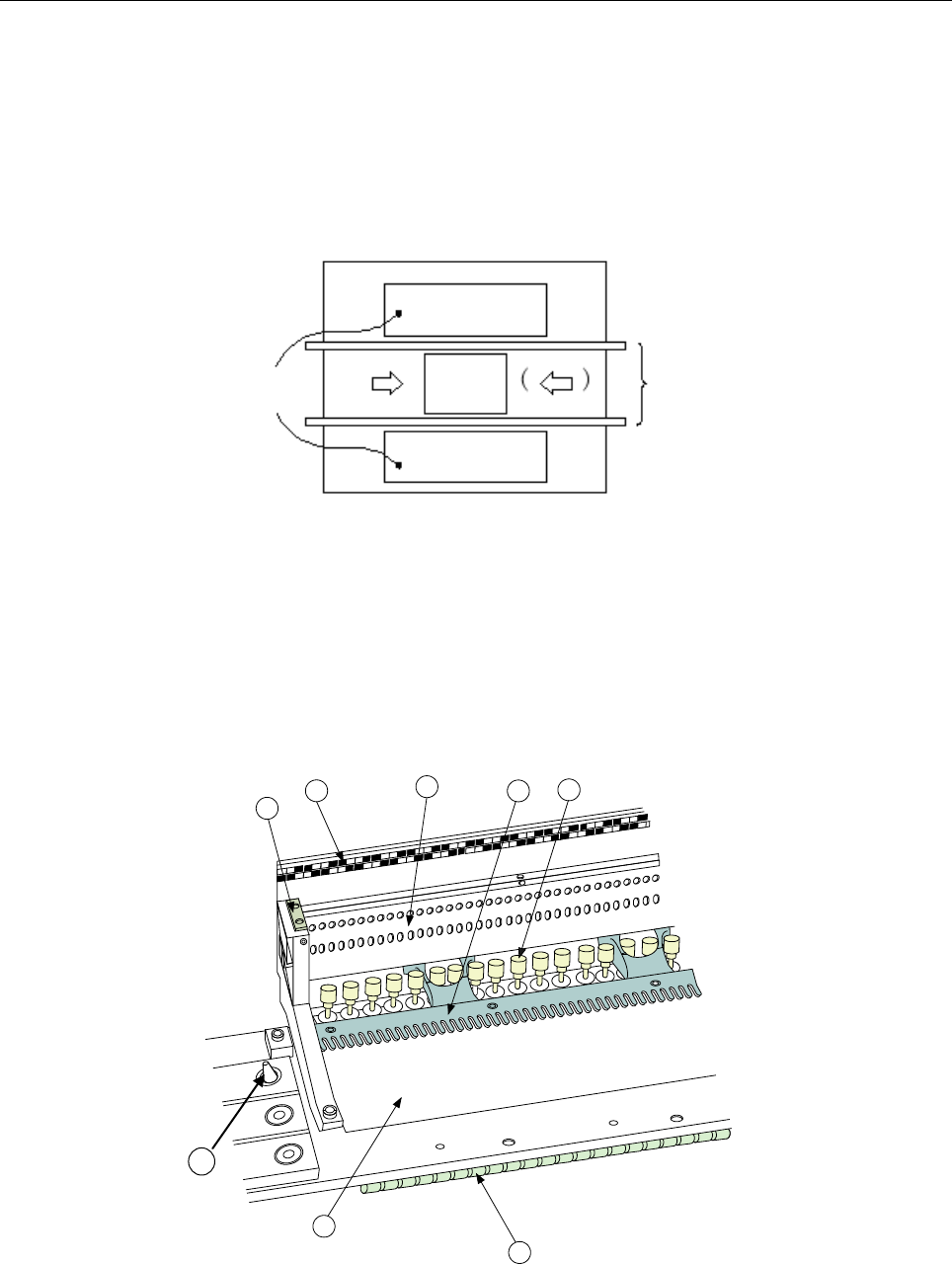

● 送料器台各部分名称
用“安装板②”、“锁定轴④”，对装载有带式元件及管式元件的带式送料器、散件送料器、
管式送料器进行定位，并固定。
元件的传送由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照FPI(选项)的引导。
“台架标记⑦”是用于修正送料器台的位置与姿势的标记。
①台架基座 ④锁定轴 ⑦ 台架标记
②固定板 ⑤驱动汽缸 ⑧ 定位销
③固定板Ｂ
⑥位置标签
送料器台
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
* 向右流动时的状态。（如果向左流动，IN 和 OUT 相反。）
8
操作手册Ⅱ
1-14

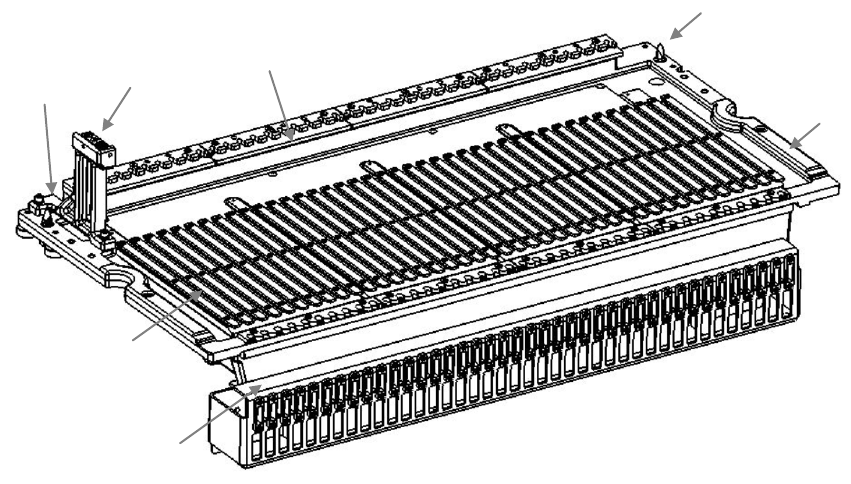

●电动式供料器用台架的各部分名称
把电动式供料器沿着导轨①插进去，顶住固定块②，定位。
安装电动式供料器的位置，请参见位置标签③。
台架标记④，是用于校正台架的位置及姿势的标记。
① 导轨 ③ 位置标签 ⑤ 定位销
② 固定块 ④ 供料器台架标记 ⑥ 台架基座
①
②
③
④
⑤
⑤
⑥
操作手册Ⅱ
1-15

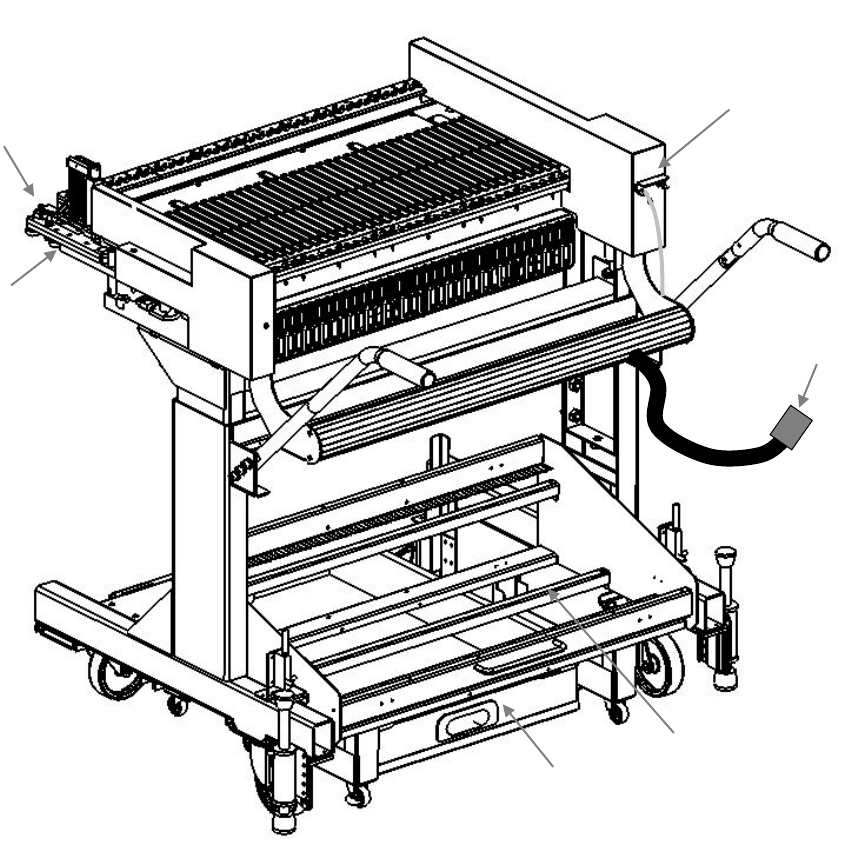

●电动式供料器用统一更换台车的各部分名称
把统一更换台车安装到贴片机上，把 IF 电缆①插到主机上。
带子卷筒安装在卷筒架②上。
升高 E 台架③，用定位销④定位。
在准备位置上更换带子时，把准备连接器⑤插到电动式供料器一侧的连接器上。
在 RF 系列电动式供料器的卷筒被安装在电动供料器用卷筒安装台(RF)做。
贴片机运行中，被切断的载带会滞留在垃圾箱⑥内。
①IF 电缆 ③E 供料器台架 ⑤准备连接器
②卷筒架 ④定位销 ⑥垃圾箱
⑥
③
⑤
②
①
④
