操作手册Ⅱ
3-111
(4) 元件类型 QFN 时
基本格式以外的项目，与引脚元件的设置相同。

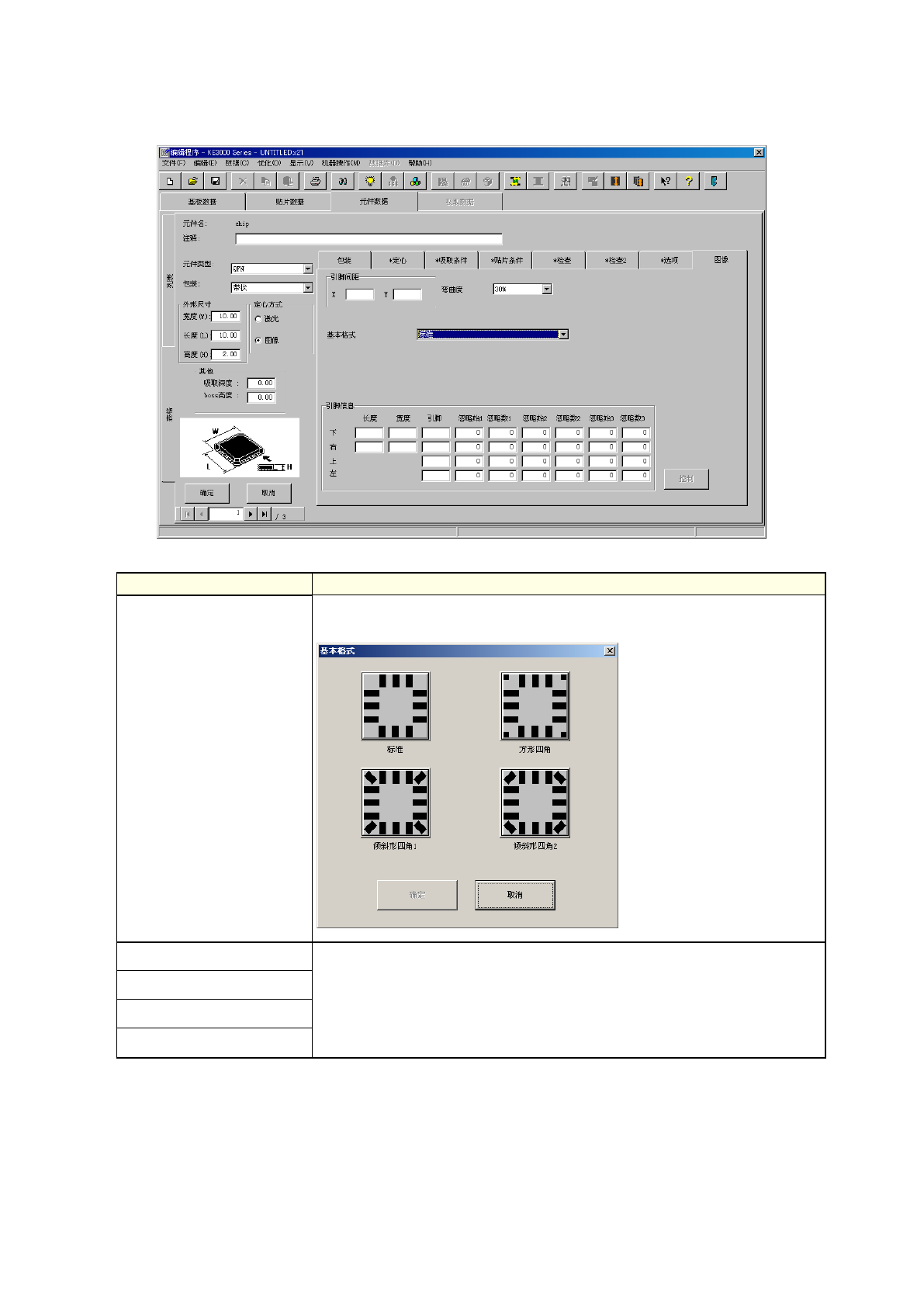

1)
基本格式
弹出式菜单
/
下拉式列表
基本格式
浏览
显示标准～标记溢出的样本图形。
也可从显示的画面里选择基本格式。
标准 请选择与元件垫片（Land）形状一致的图(或接近的图)。
4 角的垫片（Land）部分作为“元件引脚图案”不进行识别。
“标准”型 4 角没有垫片（Land）。
选择“其他型号”时,可根据符合 4 角垫片（Land）形状控制元件识别。
方形四角
倾斜形四角１
倾斜形四角 2
操作手册Ⅱ
3-112
(5) 元件类型 扩展引脚连接器时
※扩展引脚连接器：
是指单向引脚连接器元件的扩展版，在同一边上存在不同引脚间距及不同引脚宽度的单向
引脚连接器。此时，通过仅识别某一部分的引脚，即可识别元件。识别方法是指定某个存
在同一间距、同一宽度的引脚区域(1 部分)，仅根据对该部分引脚的识别来进行定位。但，
条件限于在指定识别的引脚间距的 2 倍以内没有其他引脚。
引脚形状、引脚右端位置以外的项目与引脚元件的设置相同。

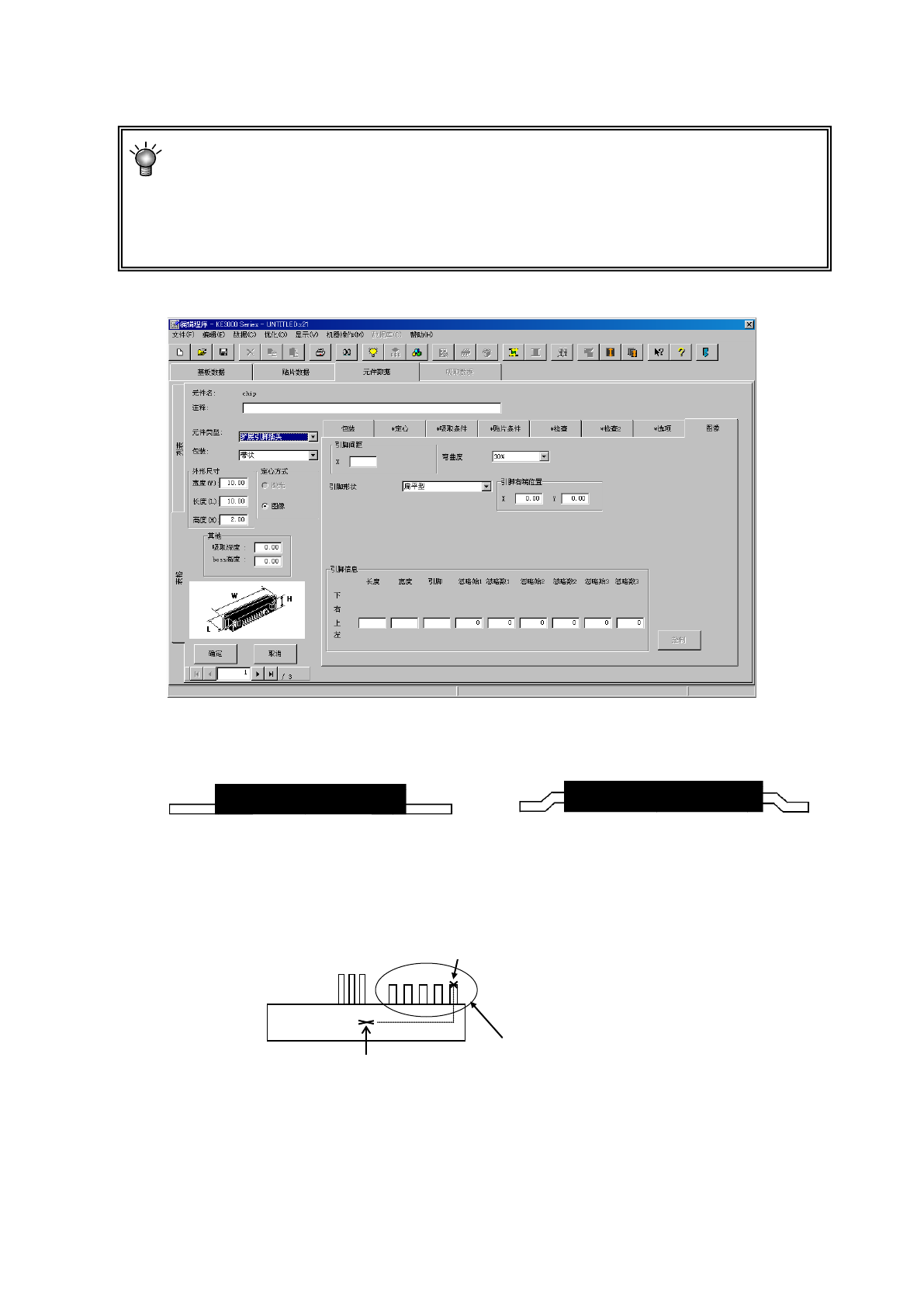

1)
引脚形状
引脚形状：从扁平形和鸥翼形中选择。
◇扁平型 ◇鸥翼型
2)
右侧引脚位置
输入从元件识别中心位置(VCS 的中心位置)到进行识别的引脚组的右端引脚的顶端中心位置的 X
及 Y 的尺寸。X、Y 的输入范围为-99.00～99.00。
3) 控制
对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值，因此无需变更。
元件识别中心位置
引脚右端位置
进行识别引脚的组
操作手册Ⅱ
3-113

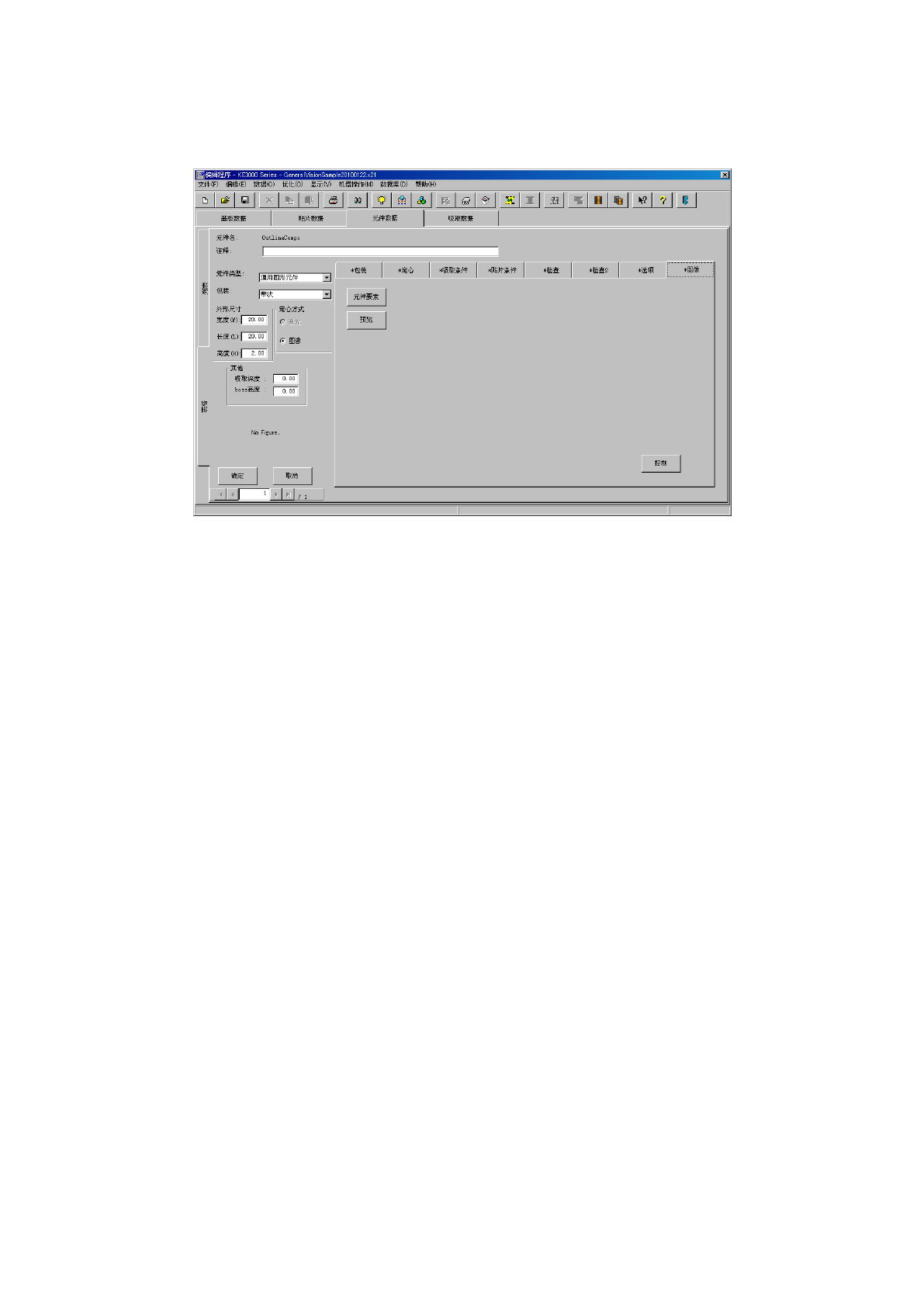

(6) 元件类型 通用图像元件时
有关通用图像元件的数据制作方法，请参见「操作说明书 6 章 通用图像」。
