NPM-D3 EJM6DC-MB-02O-09

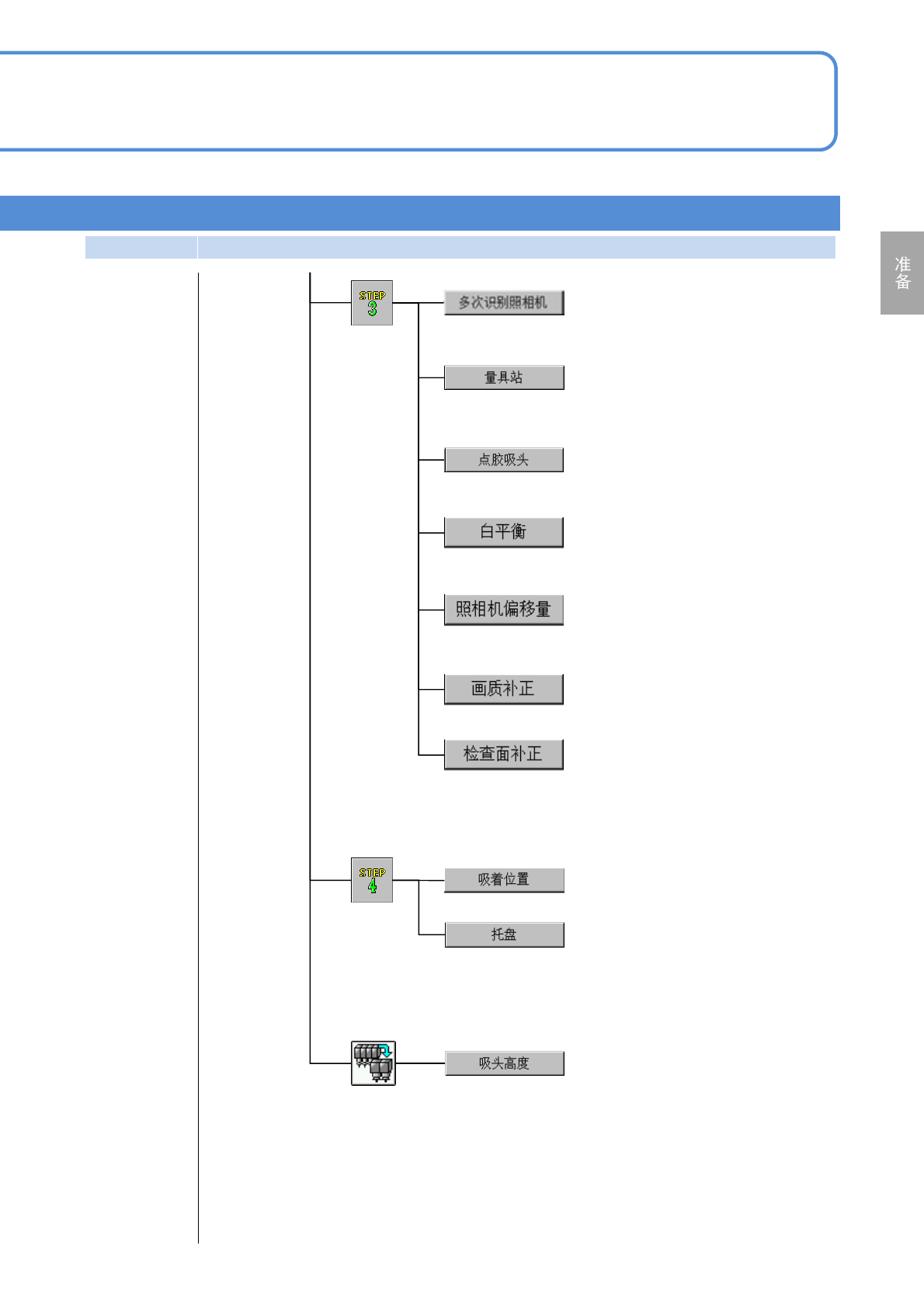

第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-18
设定贴装头θ轴的原点偏移量以及多功
能识别照相机的倍率。
测量扫描位置偏移量、多功能识别照
相机的倍率以及照相机的倾斜度。
第3工序
测量吸着高度以及吸着位置。
测量Z轴原点的偏移量。
测量托盘的吸着高度以及吸着位置
的偏移量。
第4工序
更换单元
(托盘时)
计测点胶头的θ轴原点偏移量和贴装
头的旋转中心, 各角度的偏移量。
计测标准照明的亮度。
计测贴装头照相机和检查照相机的位
置。
计测检查范围的XY的补正计算。
(搭载点胶头时,会显示)
(搭载检查头时,会显示)
(搭载检查头时,会显示)
(搭载检查头时,会显示)
计测检查照相机的倾斜度。
(搭载检查头时,会显示)
NPM-D3 EJM6DC-MB-02O-09
第1阶层 第2阶层 第3阶层 第4阶层
2-2-2-19
各部位
名称
菜单构成 10
信息
PnP
机器
确认设备上的即插即用的连接状态。
确认PnP的履历。
机器系统软件、提示信息、识别
系统软件、操作系统核心部分的
版本升级。
确认系统软件的履历。
显示有效的特殊选项。
确认系统软件的信息。
读入从LNB或者SD卡选出的共同参数。
确认固件的信息。
对设备中设定的各固件进行版本升级。
固件
确认固件的履历。
确认供料器的信息。
对各供料器的固件进行版本升级。
供料器
机器菜单
工程师模式 8
操作篇
2-2-2
NPM-D3 EJM6DC-MB-02O-09
文件
操作
文件操作的概要
读入和保存的方法
2-3-1-1
LNB(Line Network Box)
生产数据的读入(→P.2-3-3)
机器参数的数据读入
(→P.2-3-6)
生产数据的保存
(→ P.2-3-4 )
生产数据的读入(→ P.2-3-3)
机器参数的数据读入(→ P.2-3-6)
生产数据的保存(→ P.2-3-4)
机器参数的数据保存(→ P.2-3-6)
SD
卡
设备内部
DGS
(Data Generation System)
(*其他产品)
NPM-D3构成(主体+选项)
参数光盘
存储器
操作篇
2-3-1
