NPM-D3 EJM6DC-MB-08O-07 规格 对应基板规格 项目 规格 尺寸 (mm) 短规格 单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590 双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300 长规格 单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590 双轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 300 厚度 (mm) …
NPM-D3 EJM6DC-MB-08O-07
前侧
(单位:mm)
外形尺寸
前侧
■配置层叠杆式供料器时
4 458
400 946 400946
■连接托盘供料器时 ■连接交换台车时
3 548
400 946
8-1-3-4
通知
拔插层叠杆式供料器时，需要以下所述的空间。
●从端部依次拔插时，如上图所示，需要 400 mm 的空间。
●两侧有相邻的层叠杆式供料器，要对当中的层叠杆式供料器进行拔插时，因为需要层叠杆式供料器
全长的距离来拔插，所以最大需要 1 600 mm 的空间。
NPM-D3 EJM6DC-MB-08O-07
规格
对应基板规格
项目 规格
尺寸
(mm)
短规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300
长规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 300
厚度
(mm)
0.3 ～ 8.0
重量
(kg)
1.5 以下 (贴装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
短规格
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 460
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 460
长规格
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 510
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 510
死区
(mm)
a b
c
d
c
基板传送方向
禁止有元件的范围
Y
X
固定侧
1)离背面元件距离需在2mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
向下弯曲:0.5 以内
向上弯曲:0.5 以内
基板断面
弯曲量
8-1-4-1
操作篇
8-1-4
轻量16吸嘴贴装头: 最大 6.5
12吸嘴贴装头: 最大 6.5
8吸嘴贴装头: 最大 12
2吸嘴贴装头: 最大 28
禁止有元件的范围
1)
支撑销
*1）
3
28
1)
3

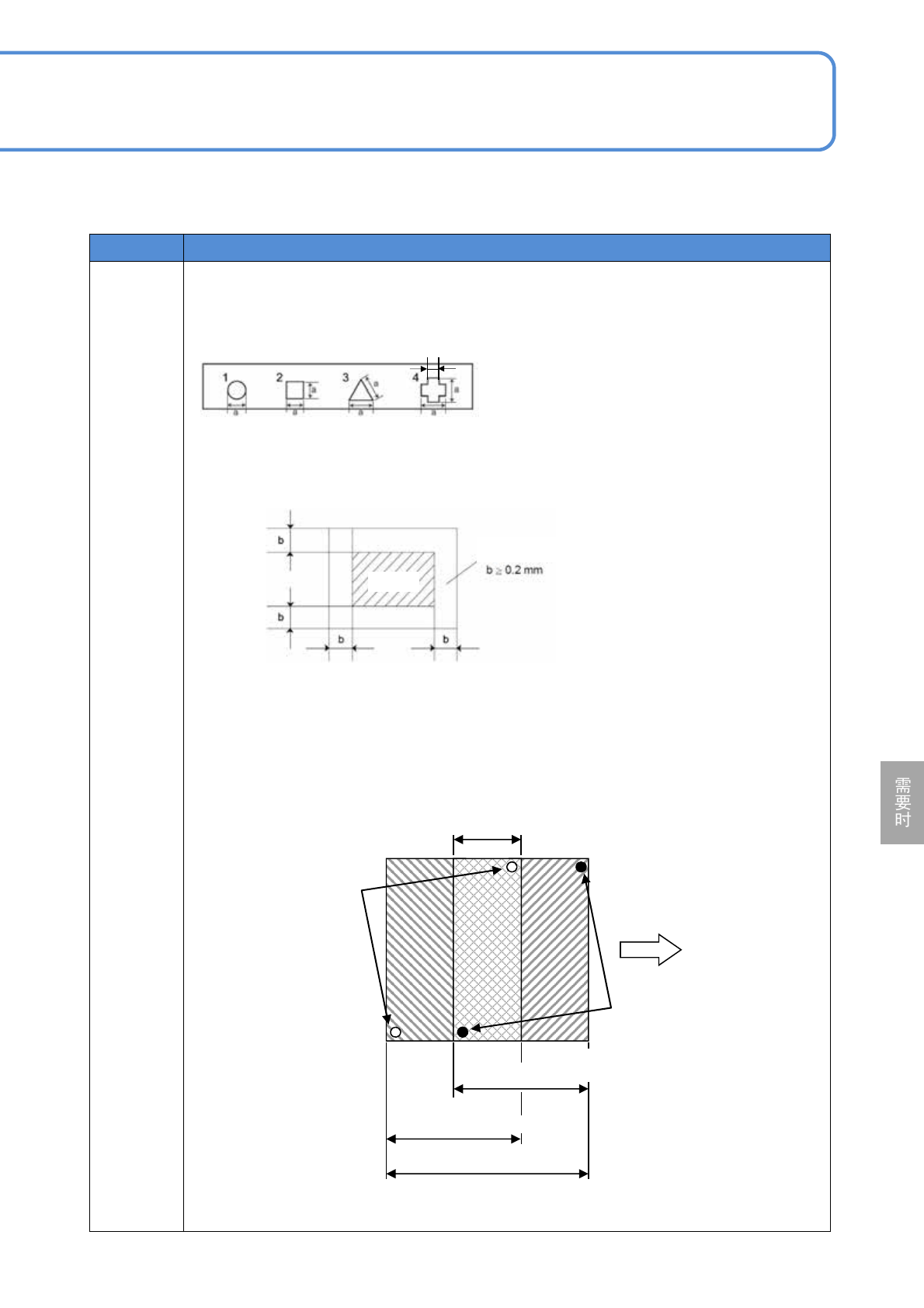

NPM-D3 EJM6DC-MB-08O-07
8-1-4-2
项目 共同点
基板识别
标记
■识别标记的形状例子
●基板识别补正是，补正识别标记和电路图的位置关系。
●识别标记和基板需要有一定的对比。
■识别标记尺寸和背景
●标记的背景必须和标记不同、且保持一定的不干涉区域。
●标记不一定是黑色。
■识别标记的位置
●基板识别标记，需要基板的2个对角位置。
●当属于超出搬送方向尺寸(L)短规格: 260 mm、长规格: 350 mm的基板时，可以分割贴装
应对(只限单轨道模式)。这时也需要在对角2点上设置识别标记。
左图3的三角:正三角形、
左图4的线宽度:0.3 mm以上
0.5 mm ≦ a ≦ 1.6 mm
0.3 mm ≦ c
・推荐例子(长规格时)
※都是识别标记的例子，根据客户的基板规格不同，其对应也有异。
标记
c
不干涉区域
基板识别标记
(使用在分割贴装)
基板识别标记所需要的范围
基板流动
基板识别标记
(使用在分割贴装)
350 mm
进行分割贴装的范围
350 mm
进行分割贴装的范围
350 mm < L 510 mm
