机器参数

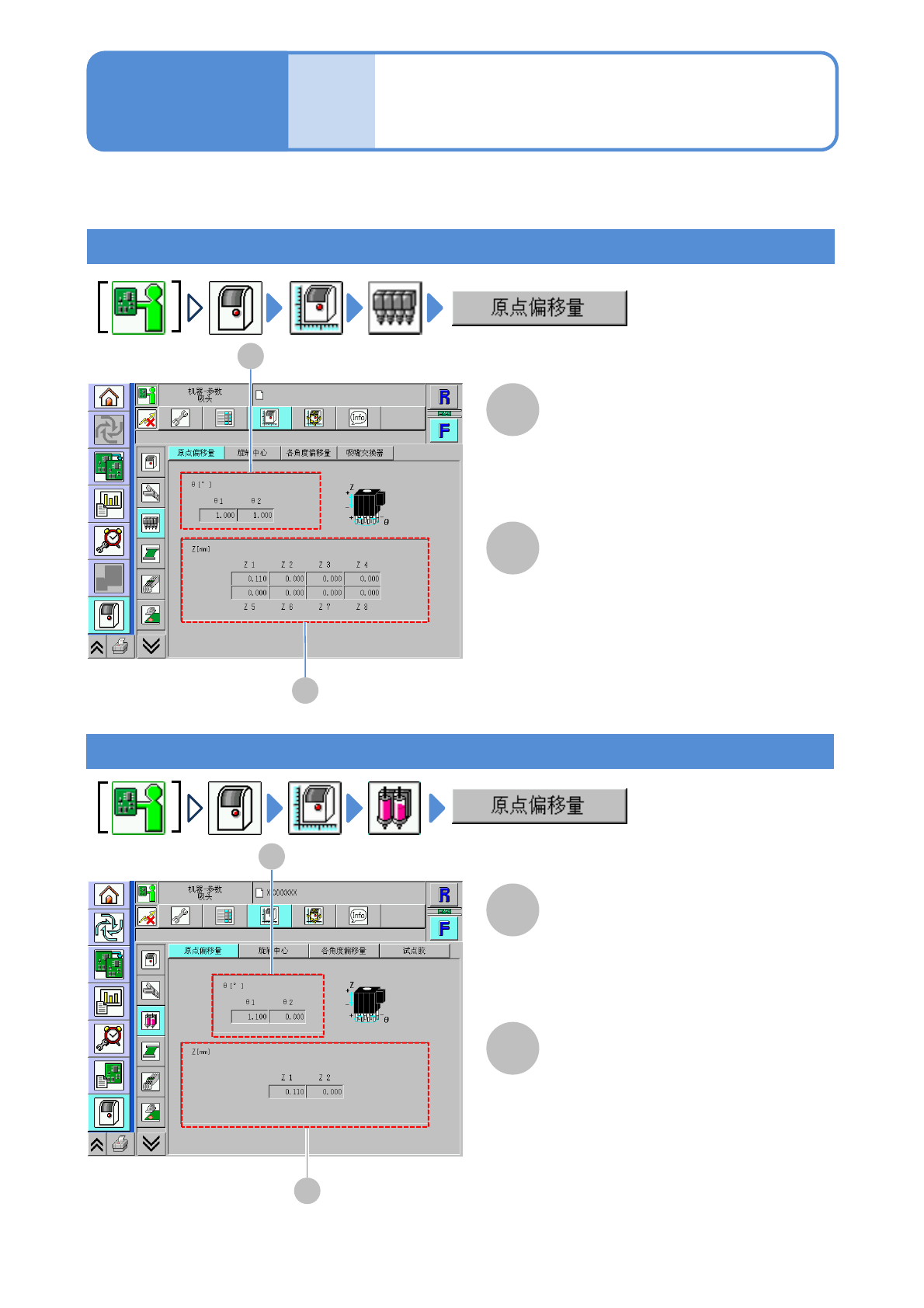

贴装头原点偏移量的确认
θ [°]
贴装头原点偏移量的角度。
Z [mm]
移载贴装头的各Z轴的高度方向的偏移
值。
确认θ轴、Z轴的原点偏移值(校准的结果)。
A
B
B
A
7-3-4-1
A
B
B
A
θ [°]
点胶头原点偏移量的角度。
Z [mm]
点胶头的各Z轴的高度方向的偏移值。
点胶头
贴装头
操作篇
7-3-4
NPM-D3 EJM6DC-MB-07O-11
7-3-4-2
NPM-D3 EJM6DC-MB-07O-11
机器参数
确认各吸嘴贴装头的旋转中心的偏移值(校准的结果)。
B
「旋转中心」表示数值切换到多功能识
别照相机识别元件时的数值。
A
旋转中心 X[mm]/Y[mm]
转转中心的XY坐标。
测量后，切换为暂时保持的数值。
C
显示经时变化补正时的旋转中心基准值。
D
E
经时变化补正时，距离基准旋转中心的变
换量。
贴装头旋转中心的确认
操作篇
7-3-5
7-3-5-1
贴装头
A B
