NPM-D3 EJM6DC-MB-08O-0 7 规格 NPM-D3 的 2 吸嘴贴装头用吸嘴和 CM301/CM202/CM120/CM100 的吸嘴开口部可以更换，而且可以安装 或卸 下新的开口部进行通用。 ●不可使用AM100用吸嘴。 ■分割型吸嘴时 (1001,1002 吸嘴 ) ■一体型吸嘴时 (1003,1004,1005, 特殊吸嘴 ) ■分割型吸嘴时 (1001,1002 吸嘴 ) ■一体型吸嘴时 (1003,1004,…
NPM-D3 EJM6DC-MB-08O-07
8-1-6-13
规格
吸嘴规格 7
操作篇
8-1-6
点胶嘴(选购件) 3
2) 2点点胶嘴 (单位：mm)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
5.4
5.65
( 0°)( -90°, 90°)
( 0°)
基板端面
5.65
4.9
死区
3.4
挡板尖端
点胶嘴
3.65 (7223)
3.8 (7222)
3.9 (7236)
4.0 (7201,7204)
4.1 (7202)
( -90°, 90°)
①7224点胶嘴
基板端面
5.65
5.4
死区
3.4
挡板尖端
点胶嘴
4.4
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9
5.65
( 0°)( -90°, 90°)
3) 4点点胶嘴 (单位：mm)
②其他的点胶嘴
( 0°)
基板端面
5.9
4.9
死区
3.4
挡板尖端
点胶嘴
( -90°, 90°)
4.4
3.9 (7601)
4.3 (7606)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9 5.9
( 0°)( -90°, 90°)
●不可点胶的范围为通过标记识别进行补正、吸嘴补偿值为0时的范围。
如果实施了补正或反映了吸嘴补偿值，那么禁止点胶的范围有可能会增加。
NPM-D3 EJM6DC-MB-08O-07
规格
NPM-D3的2吸嘴贴装头用吸嘴和CM301/CM202/CM120/CM100的吸嘴开口部可以更换，而且可以安装或卸
下新的开口部进行通用。
●不可使用AM100用吸嘴。
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
(KXFB03KPA00)
专用开口部B
(KXFB03KNA00)
开口部A
(KXFB01MPA00)
开口部A 开口部B
开口部C
CM301
CM202
CM120
CM100
8-1-7
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPM 系列
操作篇
8-1-7
吸嘴的兼容性
NPM-D3 EJM6DC-MB-08O-07
规格

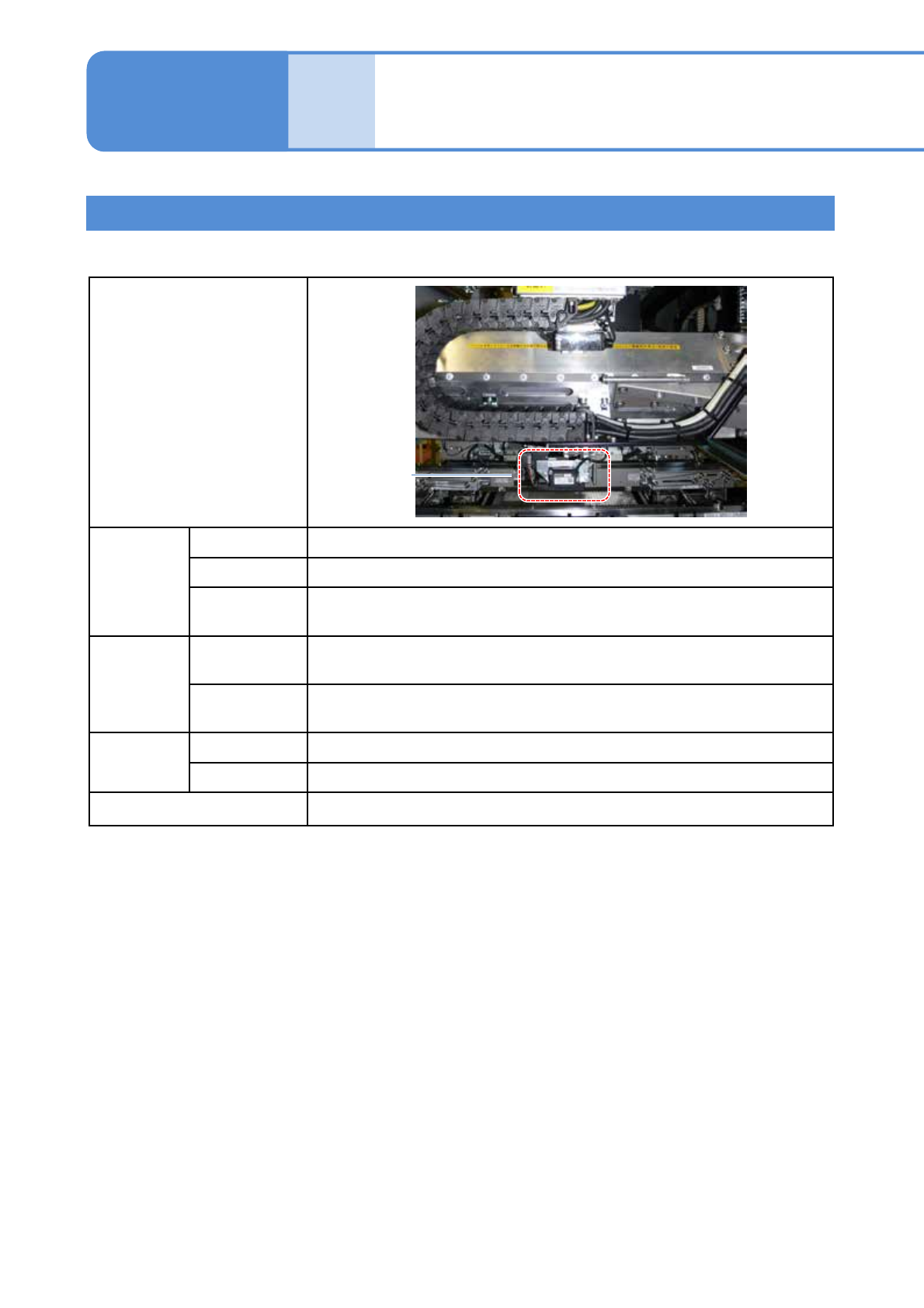

8-1-8-1
高度传感器 1
外观
对象基板
基板厚度 0.3 ～ 8.0 mm
基板材质 玻璃环氧、纸苯酚(陶瓷：另外个别对应)
测量面材质
铜箔＋阻抗面、铜箔面、丝网面、陶瓷面需存在1.5 × 1.5 mm以上的区域。
透明、半透明部位是对象外。(玻璃环氧材料面等)
功能
局部基板高度
控制功能
测量复数点的描绘点胶位置附近的基板弯曲(高度)，补正到最佳描绘高度。
基板弯曲容许
值检测功能
复数点测量结果的差在容许值以上时，在描绘点胶前检测出错误，可以放
置发生质量不佳。
测量条件
测量高度 基板上面 ±4 mm
测量区域 从基板端面起5 mm内侧需要配置测量点。
测量时间
0.5 s (30 × 30 mm 、4个角部测量时的最佳条件值)
通过测量基板弯曲(高度)，力求提高点胶质量。
局部基板高度补正功能
高度传感器
在搭载点胶头的X轴上安装。
设备间不进行测量信息的通信。
只进行点胶头的点胶高度的补正。
操作篇
8-1-8
