NPM-D3 EJM6DC-MB-06O-09 6-1-15 -6 描绘坐标的设定 从「点胶条件」画面 ( → P.6-1-15- 1 ) 只限有描绘数据时的情况 A B A 坐标点数 显示该元件列表的描绘坐标的点数。 B No 从 1 按顺序显示。 C X[mm] 显示点胶坐标 X 。 D Y[mm] 显示点胶坐标 Y 。 E 图案 显示该坐标数据的动作图案。 移动： 不进行点胶或者描绘的动作，只移动 XY 单元 直线： 进行从上一个…
NPM-D3 EJM6DC-MB-06O-09
数据
修改
6-1-15-5

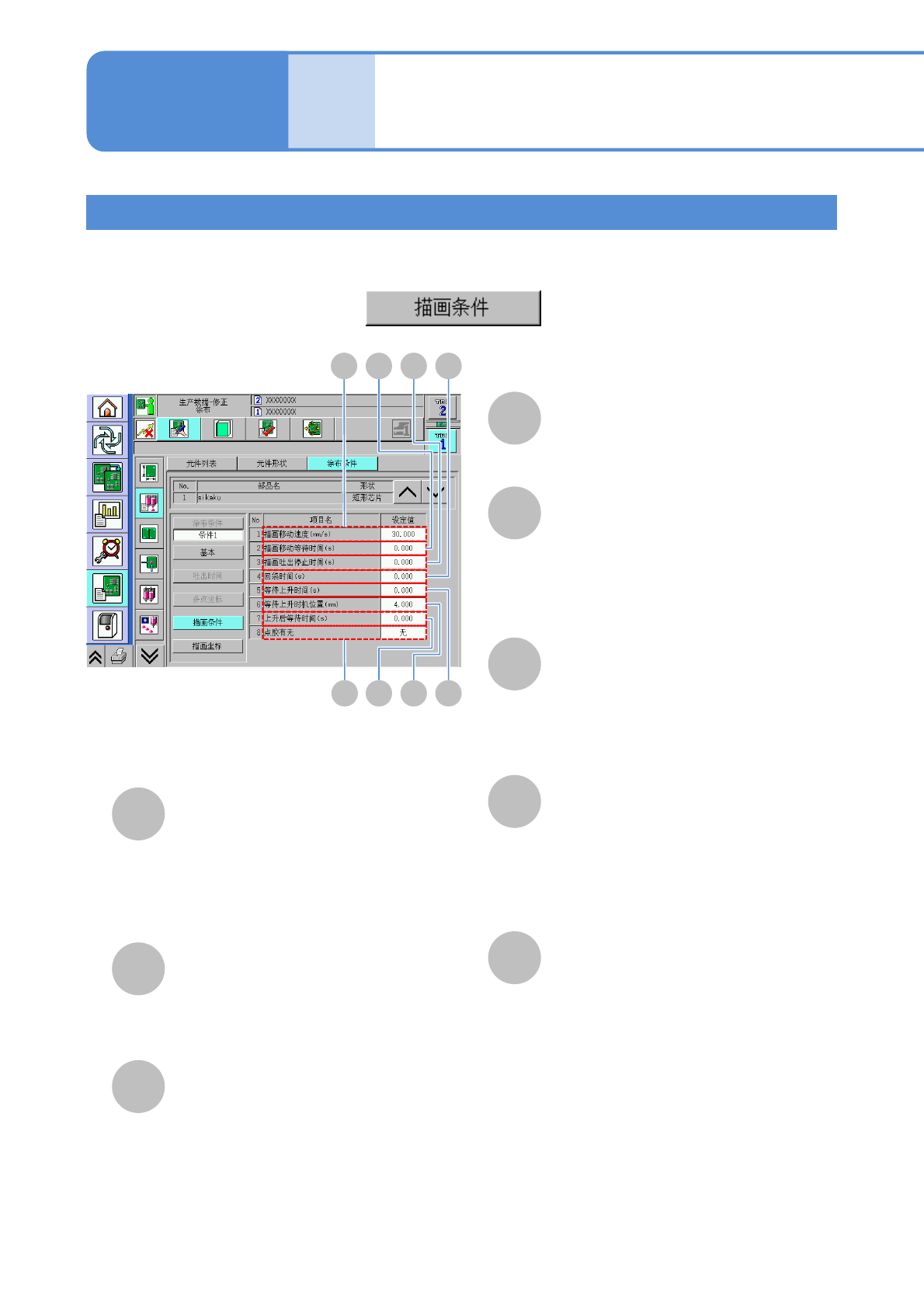

描绘条件的设定
从「点胶条件」画面(→P.6-1-15-1)
只限有描绘数据时的情况
A C D
E
A
描画移动速度(mm/s)
B
描画移动等待时间(s)
设定待机时间(XY单元移动后，从吸嘴下
降起、吸嘴下降且XY移动为止的时间)。
●设定值：0.00 ～ 9.99
●描绘开始点的点胶形状不稳定等情况
时进行设定。
C
描画吐出停止时间(s)
设定描绘吐出停止时间(描绘方向切换时
的吐出动作停止时间)。
●设定值：0.00 ～ 9.99
●描绘方向切换时，点胶量变多时等情
况进行设定。
D
回袋时间(s)
设定回袋时间(描绘动作结束时，吸嘴反
方向旋转将材料送回吸嘴的时间)。
●设定值：0.00 ～ 9.99
●描绘结束时描绘形状不稳定等情况时
进行设定。
E
等待上升时间(s)
设定上升待机时间(描绘后吸嘴上升为止
的时间)。
●设定值：0.00 ～ 9.99
●描绘结束时描绘形状不稳定等情况时
进行设定。(Sack Back时间后的时间)
B
FGH
F
等待上升时机位置(mm)
设定上升待机位置(描绘动作结束，移动
至下一描绘动作时的吸嘴上升位置)。
●设定值：2.500 ～ 25.000
●可以设定点胶条件的「点胶头上升位
置」设定值以下。
G
上升后等待时间(s)
设定上升待机时间(描绘动作后，吸嘴上
升以便进行下一个描绘动作所需的XY单
元开始移动为止的时间)。
●设定值：0.00 ～ 9.99
H
试点胶有无
显示描绘动作前有无试点胶。
操作篇
6-1-15
●设定值：0.01 ～ 99.99
点胶条件数据的修改 3
(点胶头)
NPM-D3 EJM6DC-MB-06O-09
6-1-15-6

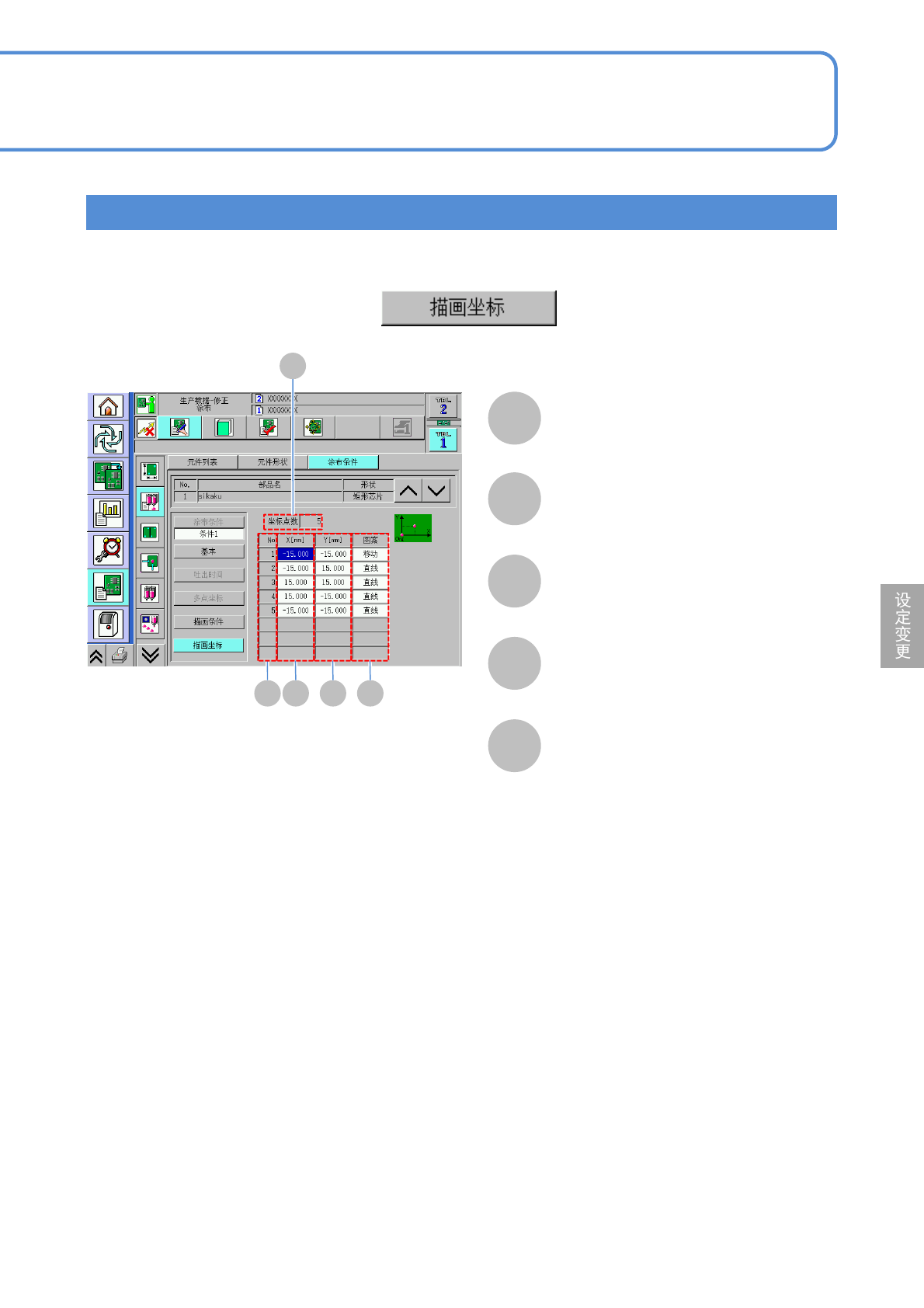

描绘坐标的设定
从「点胶条件」画面(→P.6-1-15-1)
只限有描绘数据时的情况
A
B
A
坐标点数
显示该元件列表的描绘坐标的点数。
B
No
从1按顺序显示。
C
X[mm]
显示点胶坐标X。
D
Y[mm]
显示点胶坐标Y。
E
图案
显示该坐标数据的动作图案。
移动：
不进行点胶或者描绘的动作，只移动
XY单元
直线：
进行从上一个坐标到直线的描绘动作。
点胶：
进行打点点胶的点胶动作。
C D E
NPM-D3 EJM6DC-MB-06O-09
数据
修改
6-1-16-1
AF
I B
EDGH
J K C LM
A

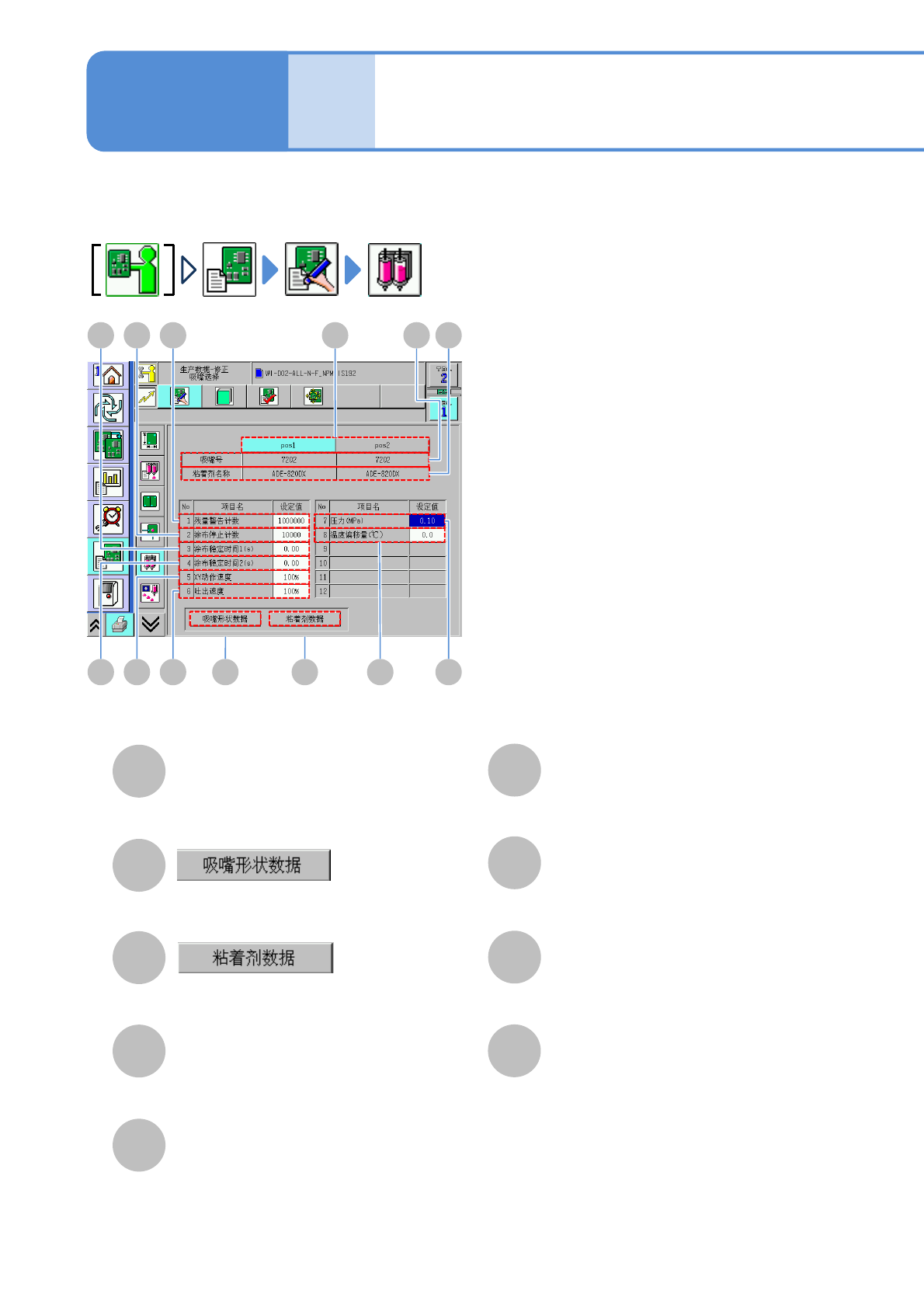

吸嘴选择数据的修改
(点胶头)
pos1/pos2
操作篇
6-1-16
确认、修改各点胶头使用的吸嘴的控制参数信息。
显示选择的吸嘴位置的控制参数信息。
B
显示吸嘴形状数据的程序库画面。
C
显示粘着剂数据的程序库画面。
D
显示点胶头使用的吸嘴形状数据的吸嘴
形状代码编号。
E
粘着剂名称
显示在点胶头使用的粘着剂数据的粘着
剂名称。
F
残量警告计数
对余量警告计数进行确认、修改。
G
点胶停止计数
对点胶停止计数进行确认、修改。
H
点胶稳定计时1(s)
对点胶稳定计时(点胶前)进行确认、修改。
I
点胶稳定计时2(s)
对点胶稳定计时(点胶后)进行确认、修改。
吸嘴编号
