NPM-D3 EJM6DC-MB-06O-09 J 贴装完毕超出长度 ( 左、右 ) ●贴装完毕的元件如果超出基板，贴装完毕的元件的 端面会被判断为基板的端面，造成 基板识 别错误。 通过输入元件超出的最大长度，进行正确定位。 ■通常的基板定位 ■贴装完毕元件超出基板端面时 基板 基準 贴装元件 基准 ●贴装完毕元件超出基板左右端面， 输入其超出部分的最大长度。 输入范围 ： 0 ～ 9mm 贴装完毕 超出长度 ( 左 ) 基板流向 贴…
NPM-D3 EJM6DC-MB-06O-09
数据
修改
A
原点偏移量
D
B
C
正面贴装完元件的最大高度。
反面贴装高度
不良基板标记
光标移动到需要修改项目
●轻触画面，显示输入画面。
输入贴装坐标、基板识别坐标、不良标
记坐标所有原点位置的补正值。
反面贴装完元件的最大高度。
贴装元件高度
1

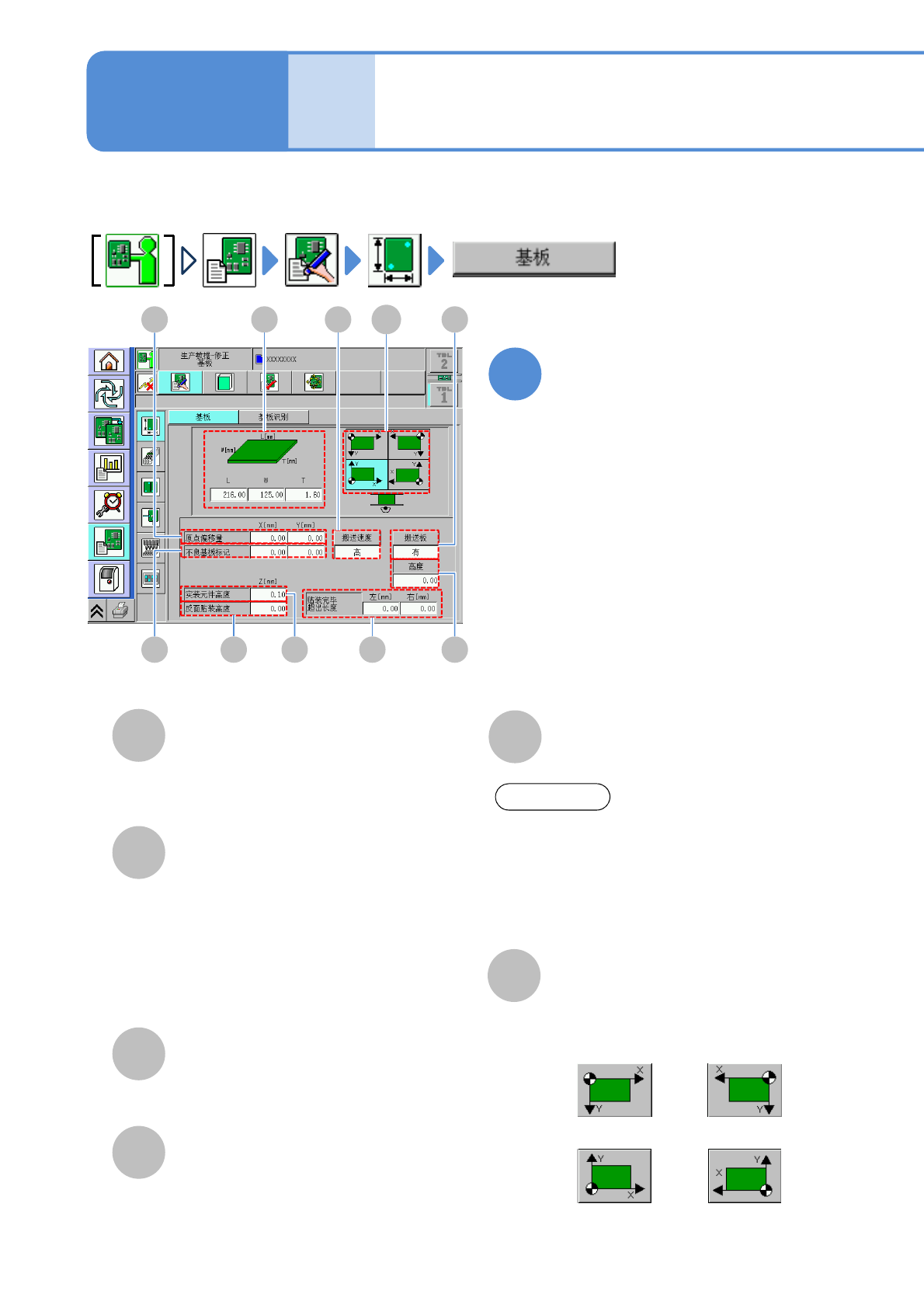

基板数据的编辑
对基板数据的确认、修改进行说明。
E
基板尺寸
输入基板尺寸。
●右前基准
●左前基准
●右后基准
●左后基准
F
坐标基准
选择基板的坐标基准。
操作篇
6-1-2
D C
A
B
G HE
J
F
I
6-1-2-1
注意
关于基板的宽度尺寸，有时可以输入比设备
基板规格的最大尺寸稍大的值。这是为了应
对客户的基板尺寸的不均而设定的充裕值，
因此可输入设备机构的宽度方向上的最大值。
但是，超出基板规格的最大尺寸的基板，不
在保证对象范围内。
不良标记的坐标。
●当在这个坐标上发现标记时，则将基
板判断为不良基板，并不进行贴装。
●需要修改时，将软件开关的“不良基
板标记检测”设为“ON”。
(→P.6-1-20)
NPM-D3 EJM6DC-MB-06O-09
J
贴装完毕超出长度(左、右)
●贴装完毕的元件如果超出基板，贴装完毕的元件的端面会被判断为基板的端面，造成基板识
别错误。
通过输入元件超出的最大长度，进行正确定位。
■通常的基板定位
■贴装完毕元件超出基板端面时
基板
基準
贴装元件
基准
●贴装完毕元件超出基板左右端面，输入其超出部分的最大长度。
输入范围：0 ～ 9mm
贴装完毕
超出长度(左)
基板流向
贴装元件
基准
贴装完毕
超出长度(右)
基板流向 基板流向
6-1-2-2

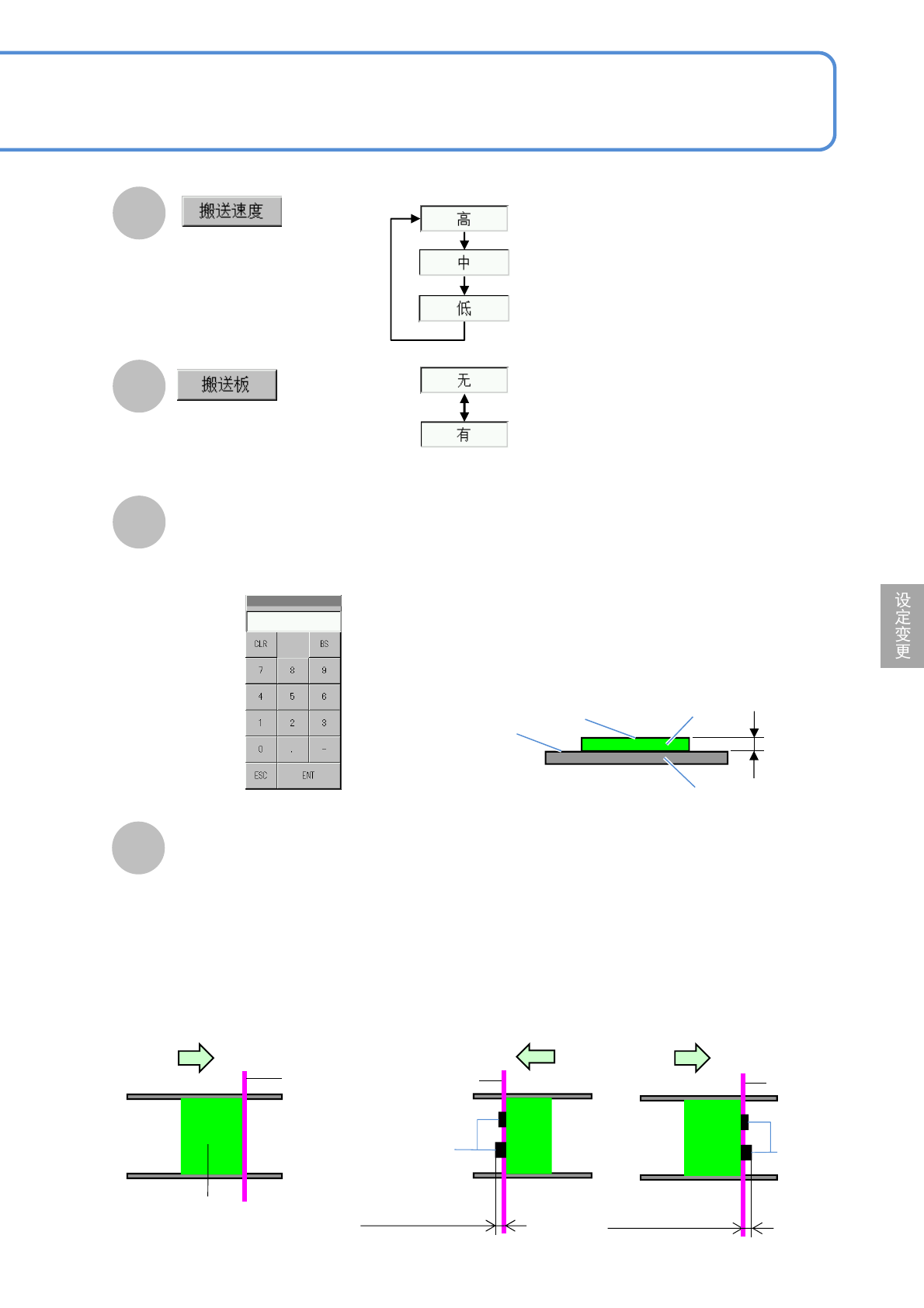

选择载体基板的有无。
G
选择基板的传送速度。
H
I
轻触数字画面，显示输入画面(下图)。
■“有”时
高度
●输入使用载体基板时的贴装面和，载体基板的夹具
面的高度差。贴装面比夹具面高时，输入正数，比
夹具面低时，输入负数。
贴装面
夹具面
基板
载体基板
高度
●输入高度(正数的情况时)
NPM-D3 EJM6DC-MB-06O-09
数据
修改
D
A
B
E
选择识别标记。
X[mm]、Y[mm]
D E
AB
在[识别模式]选择「图案」或者「组」时，
有复数种类时，选择图案编号或者组编号。
F
1
修改画面上的数据
选择识别模式。

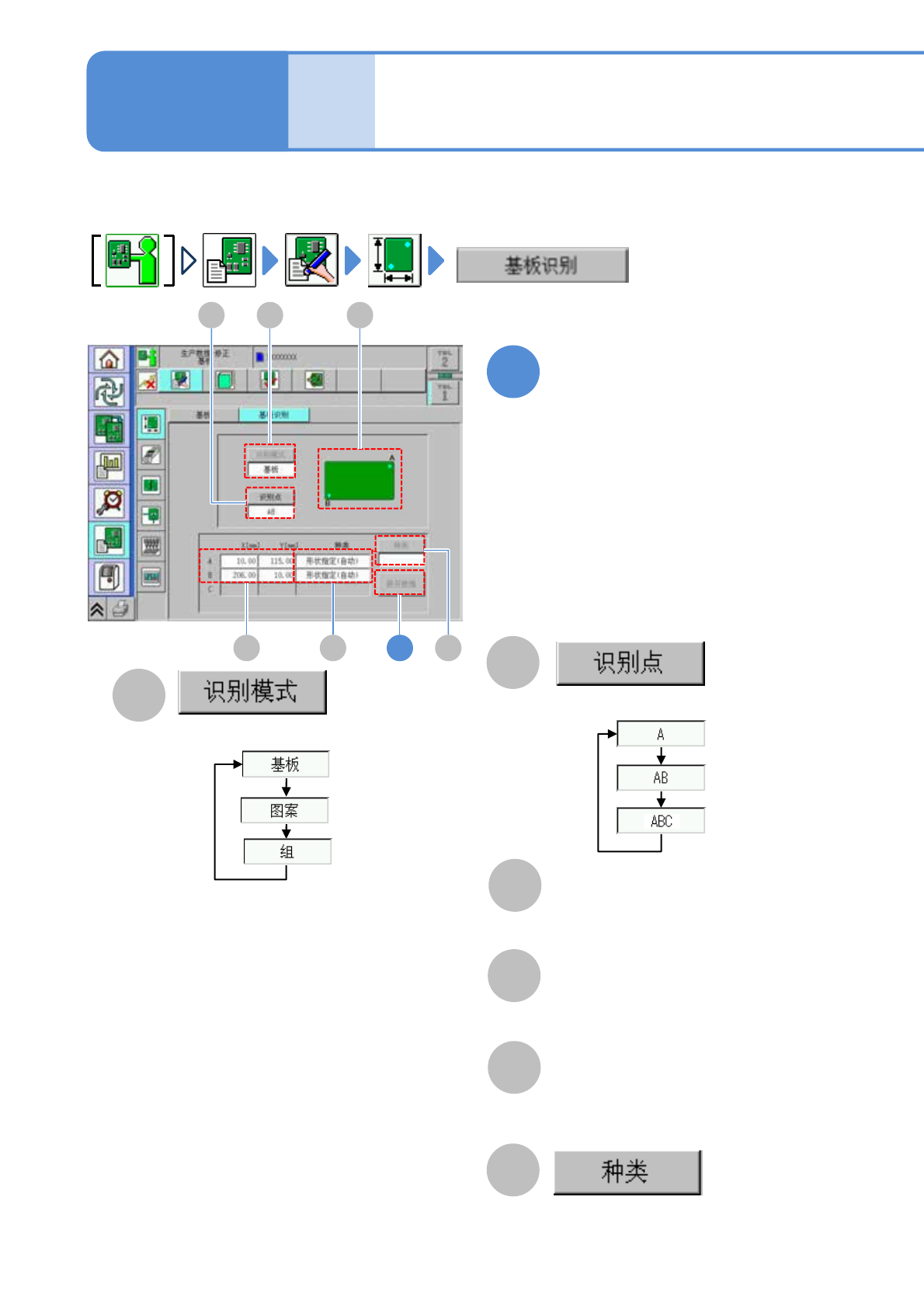

基板识别数据的修改 1
对在DGS登录的基板识别数据的修改方法进行说明。
输入各识别标记的基板识别坐标(X,Y)。
●轻触画面，显示输入画面。
F
种类
各识别标记的识别方式。按下「种类」栏，
会显示各识别标记的形状设定画面。
C
C
识别标记(A or B or ABC)的图示。
基板上的识别位置
3
操作篇
6-1-3
6-1-3-1
●基板: 识别基板的识别标记。
●图案: 识别图案的识别标记。
●组: 识别组的识别标记。
在DGS下设定了软件开关“图案/图案组识别
之前的基板标记识别”时，能够只选择“图
案”或“组”。
