NPM-D3 EJM6DC-MB-03O-08 生产 信息 3-2-3 -1 C A B D E F G 可以确认各供料器地址的元件信息。 TBL( 工作台 ) 所参照的工作台。 ADR( 地址 ) 供料器地址。 元件名称 吸着的元件名称。 合计 所有供料器的吸着次数和错误次数的 合计， 以及相对总吸着次数所发生错误的比 率。 H 文件名称过长时，滚动此键来显示。 吸着次数 各供料器的吸着次数。 错误数 发生错误的次数。 错误率 相对吸…

100%1 / 704
NPM-D3 EJM6DC-MB-03O-08
3-2-2-4
NPM-D3 EJM6DC-MB-03O-08
生产
信息
3-2-3-1
C
A
B
D
E
F
G

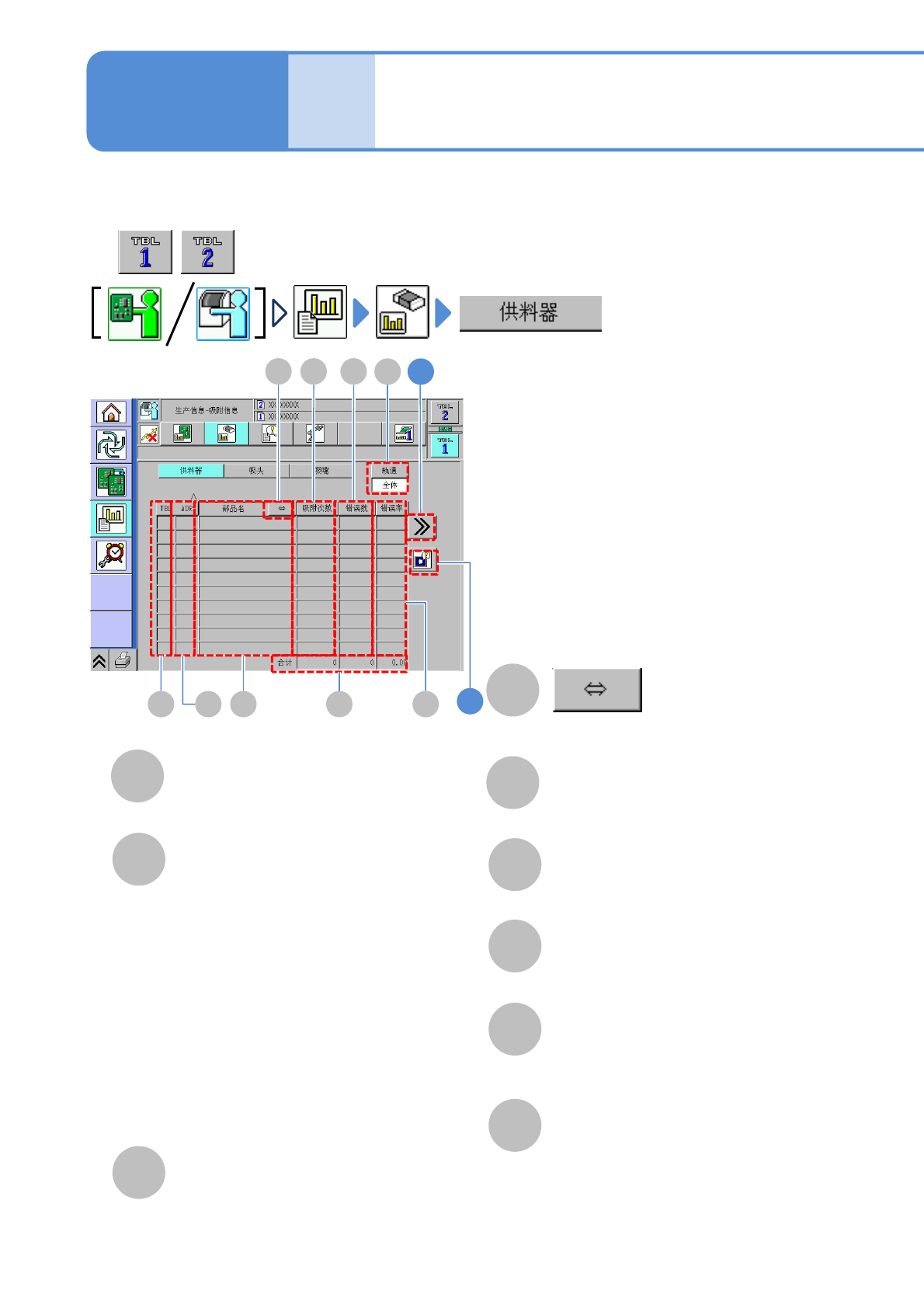

可以确认各供料器地址的元件信息。
TBL(工作台)
所参照的工作台。
ADR(地址)
供料器地址。
元件名称
吸着的元件名称。
合计
所有供料器的吸着次数和错误次数的合计，
以及相对总吸着次数所发生错误的比率。
H
文件名称过长时，滚动此键来显示。
吸着次数
各供料器的吸着次数。
错误数
发生错误的次数。
错误率
相对吸着次数所发生错误的比率。
供料器的吸着信息 1
E FD
A C HB
1
G
I
编带/杆式供料器
●A/B:托盘供料器的工作台
(单式托盘供料器时，只有A)
●数字:托盘托板的位置编号
托盘供料器
轨道
将显示项目从“全体”、“每个轨道”中
切换。当选择“每个轨道”时，通过轨道
切换按钮指定轨道。
I
操作篇
3-2-3
● 都需要进行。
●数字:供料器的位置编号
●R/L/C:供料器的元件位置
(双编带供料器、薄型单供料器时)
R(右)、L(左)
(3连杆式供料器时）
R(右)、L(左)、C(中)
2
NPM-D3 EJM6DC-MB-03O-08

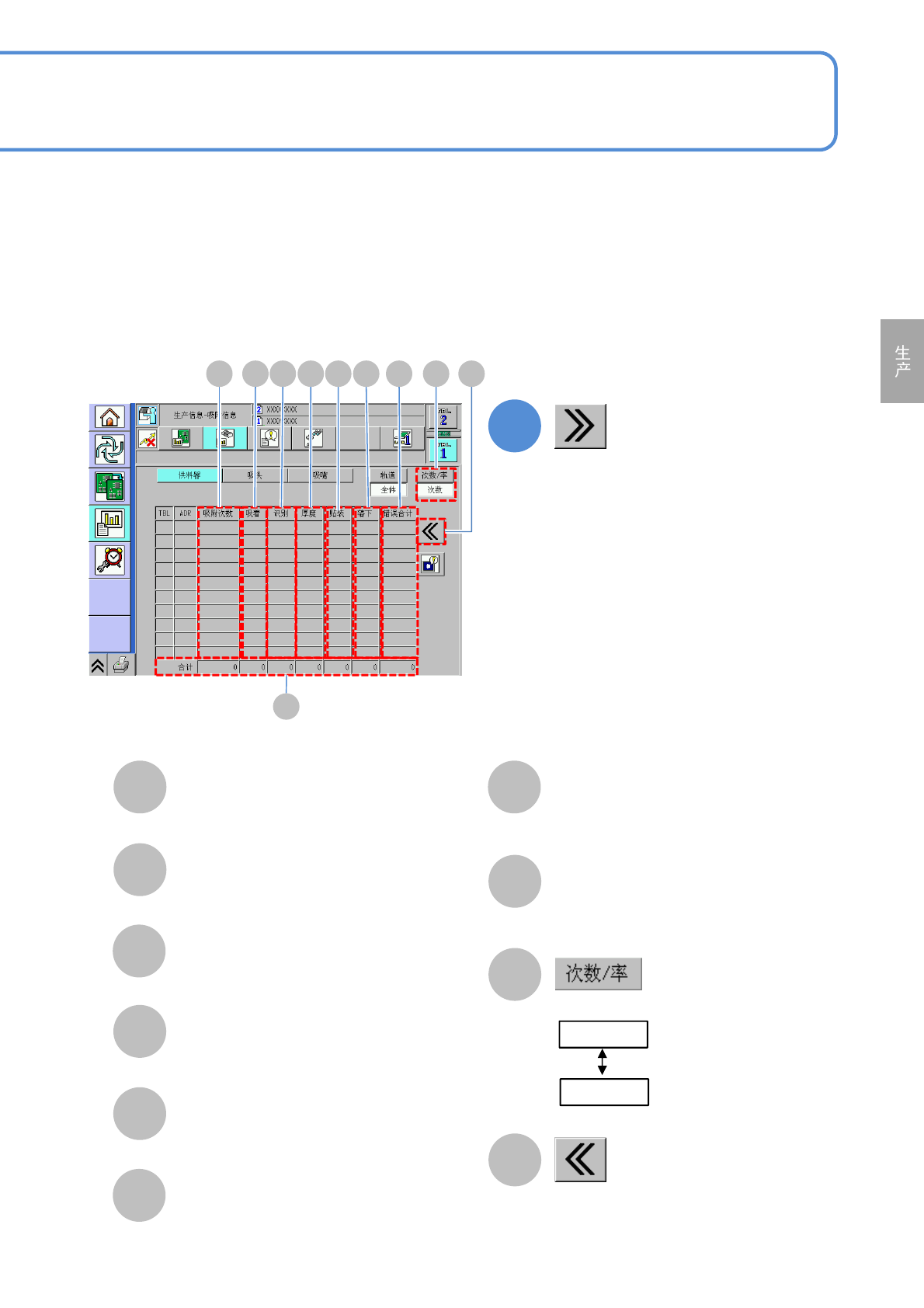

3-2-3-2
A
B
C
D
E
选择表示的种类。
厚度
元件厚度的错误次数或者错误率。
贴装
贴装错误的次数或者错误率。
G
I
H
吸着
吸着错误的次数或者吸着错误率。
识别
识别错误的次数或者识别错误率。
返回原来画面。
J
落下
元件落下的错误次数或者错误率。
F
次数
率
吸着次数
各供料器的吸着次数或者吸着率。
错误合计
各供料器的错误次数合计或者错误率。
合计
所有供料器的吸着次数/率的合计，或者
各自的错误次数的合计/率。
A C F GB D
H
JIE
1
(显示错误的详细信息)
