NPM-D3 EJM6DC-MB-06O-09 数据 修改 6-1-19 -1 试点胶识别数据的修改 ( 点胶头 ) 操作篇 6-1-19 显示和设定试点胶识别时所使用的识 别用数据。 A 显示该吸嘴位置。 B 吸嘴编号 C 吸嘴名称 D 灯值 显示贴装头照相机照明的亮度。 同轴： 显示灯值同轴。 高角度： 显示灯值高角度。 中角度： 显示灯值中角度。 低角度： 显示灯值低角度。 E 搜寻区域 (mm) 始点 X ： 显示搜寻区域左下的…
NPM-D3 EJM6DC-MB-06O-09
6-1-18-6
NPM-D3 EJM6DC-MB-06O-09
数据
修改
6-1-19-1
试点胶识别数据的修改
(点胶头)
操作篇
6-1-19

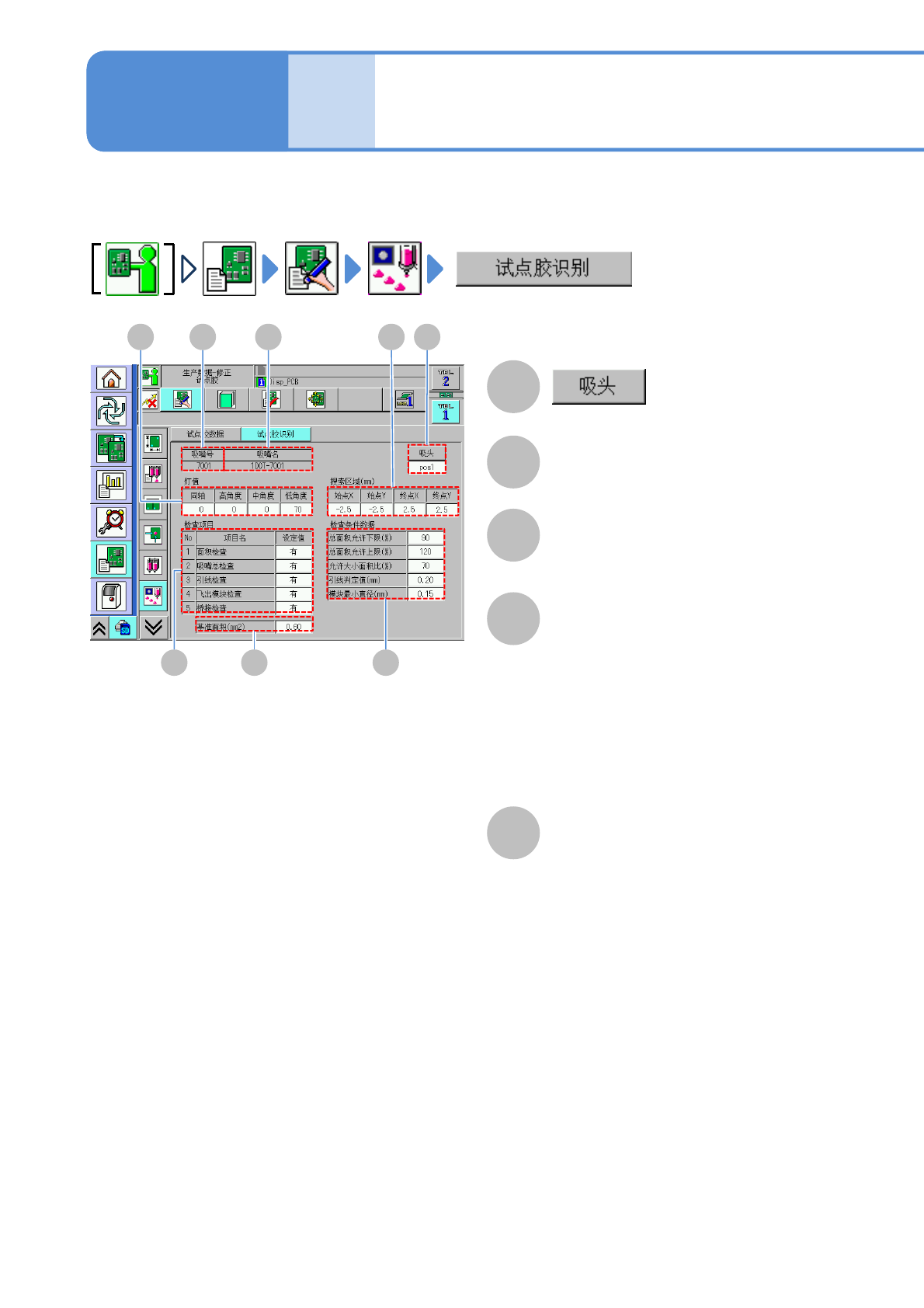

显示和设定试点胶识别时所使用的识别用数据。
A
显示该吸嘴位置。
B
吸嘴编号
C
吸嘴名称
D
灯值
显示贴装头照相机照明的亮度。
同轴：
显示灯值同轴。
高角度：
显示灯值高角度。
中角度：
显示灯值中角度。
低角度：
显示灯值低角度。
E
搜寻区域(mm)
始点X：
显示搜寻区域左下的X坐标。
始点Y：
显示搜寻区域左下的Y坐标。
终点X：
显示搜寻区域右上的X坐标。
终点Y：
显示搜寻区域右上的Y坐标。
F
B ACD
G
E
H
NPM-D3 EJM6DC-MB-06O-09
6-1-19-2
F
检查项目
G
检查条件数据
总面积容许下限(%):
显示总面积容许下限值。
总面积容许上限(%):
显示总面积容许上限值。
大小面积比容许值(%):
显示大小面积比容许值。
拉丝判定值(mm):
显示拉丝判定值。
模块最小直径(mm):
显示模块最小直径。
请将模块最小直径尺寸设定为比所使用
吸嘴的孔直径小的值。
H
基准面积(mm
2
)
显示各检查项目的有无。
●桥接检查的执行，需要通过DGS进行设
定。(→DGS使用说明书 4.7 试贴识别
程序库编辑器)
