NPM-D3 EJM6DC-MB-06O-09
生产数据
校正
●在进行基板识别的校正前，请在NPM-DGS侧确认所编制数据的软件开关 ‘基板识别’ (→P.6-1-20)是否
设定为ON。
●当传送带宽度不符合标准时，请进行调整。(→P.2-5-4)
校正 1

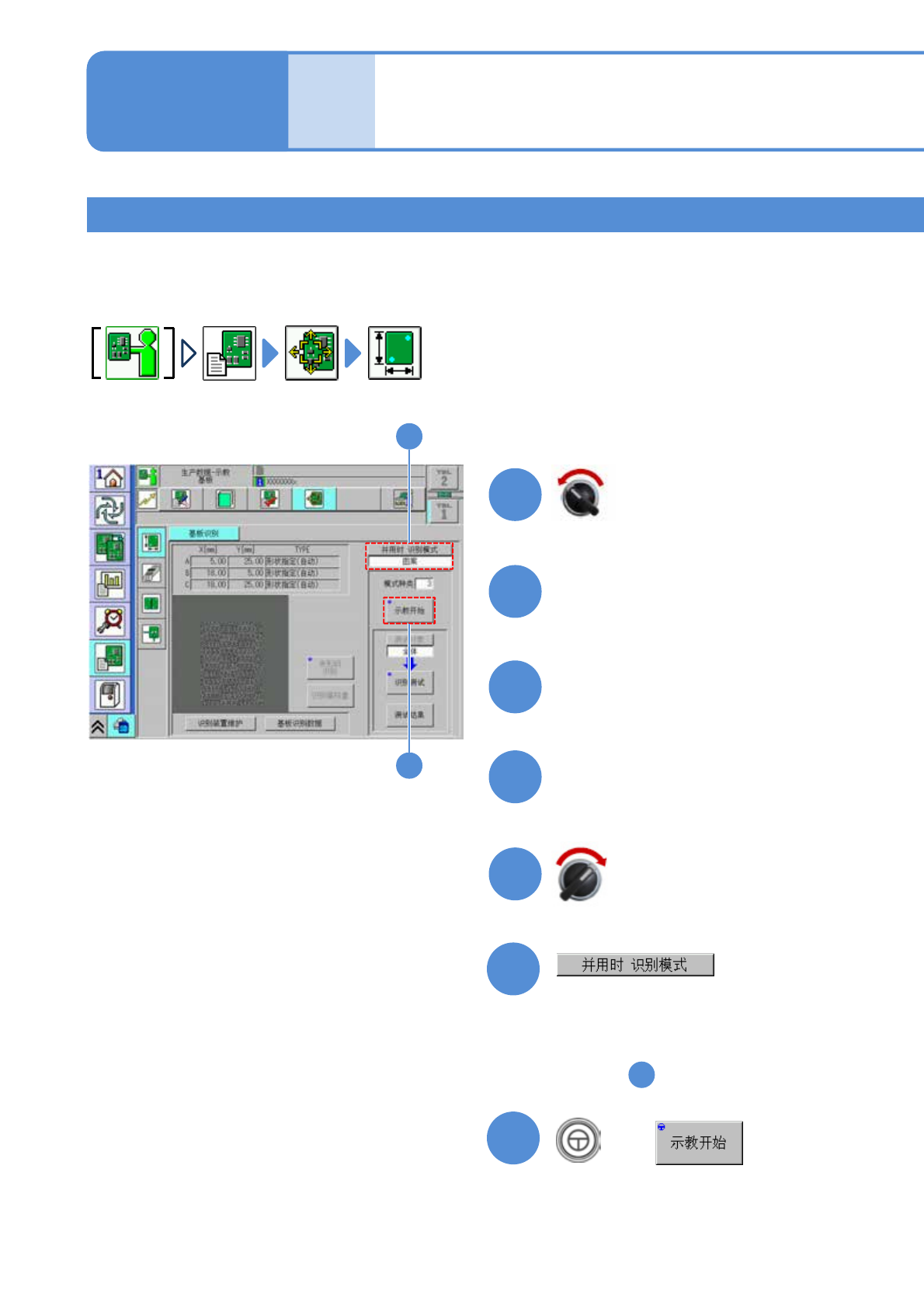

基板识别校正 2
打开安全盖
1
2
把基板放置基板传入口
3
4
关闭安全盖
5
操作篇
6-2-2
+
(基板被传入，在传出位置被夹住。贴装头
照相机移动到识别标记位置)
6
6-2-2-3
伺服开关置ON
伺服开关置OFF
6
7
7
●选择想要执行示教的识别模式。
7
■没有显示时
跳至
NPM-D3 EJM6DC-MB-06O-09
10
9
8

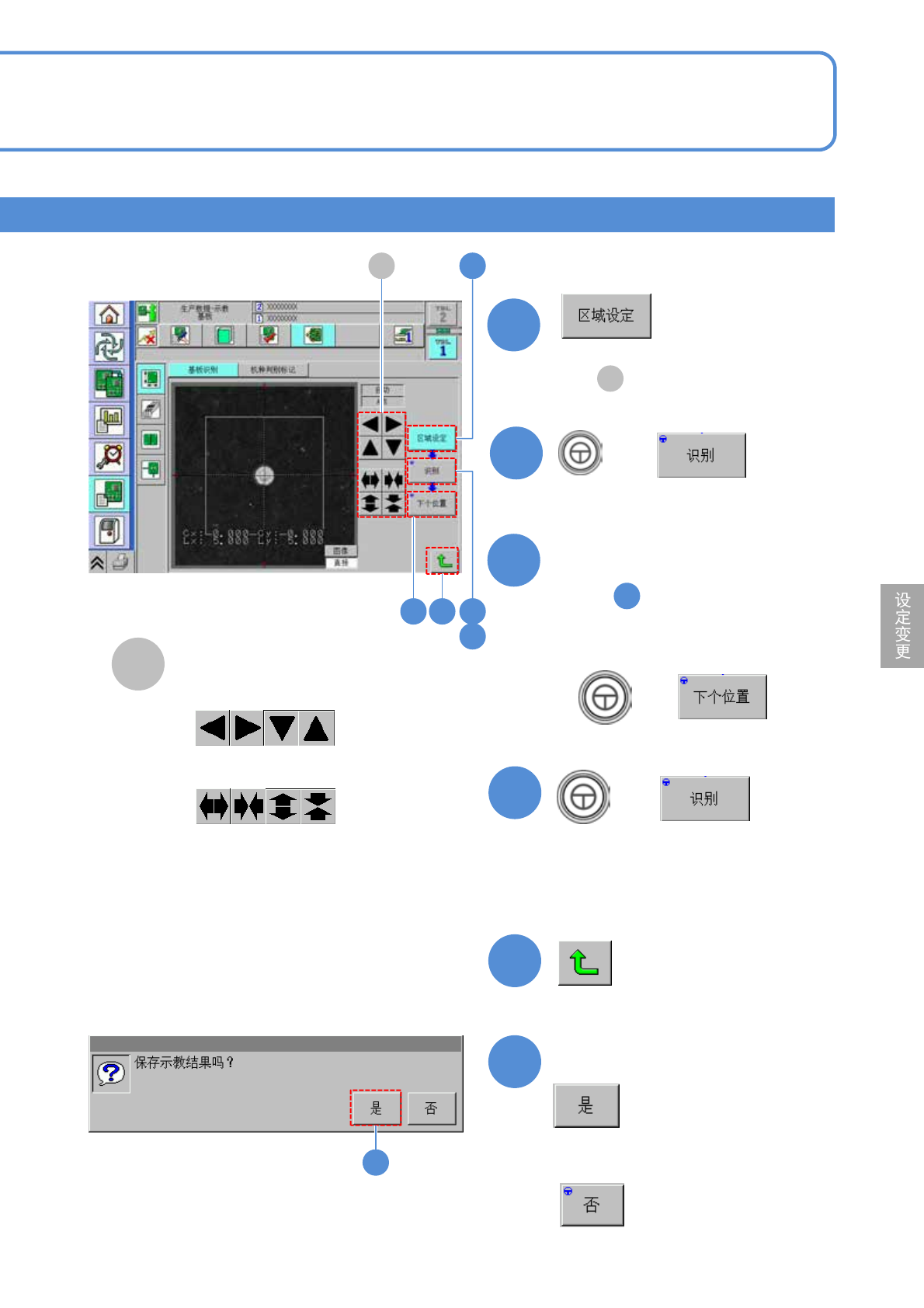

●变更识别区域的位置、尺寸时，
在 进行调整。
A
识别区域的调整
+
10
8A
9
■调整位置时
■调整尺寸时
A
(显示识别结果)
12
■识别标记为1点时
至
■识别标记为2点、3点时
+
11
+
(显示识别结果)
●识别标记为3点时，再次执行。
12
12
11
确认提示
13
13
6-2-2-4
■不保存校正结果时
NPM-D3 EJM6DC-MB-06O-09
生产数据
校正
+
14
(显示识别标记的测试结果)
基板识别校正 3
校正 2
15
15
确认测试结果
操作篇
6-2-2
6-2-2-5
14
