NPM-D3 EJM6DC-MB-08O-07 前侧 ( 单位 :mm) 外形尺寸 前侧 ■配置层叠杆式供料器时 4 458 400 946 400 946 ■连接托盘供料器时 ■连接交换台车时 3 548 400 946 8-1-3 -4 通知 拔插层叠杆式供料器时，需要以下所 述的空间。 ●从端部依次拔插时，如上图所示，需要 400 mm 的空间。 ●两侧有相邻的层叠杆式供料器，要 对当中的层叠杆式供料器进行拔 插时，因为需要层叠杆…

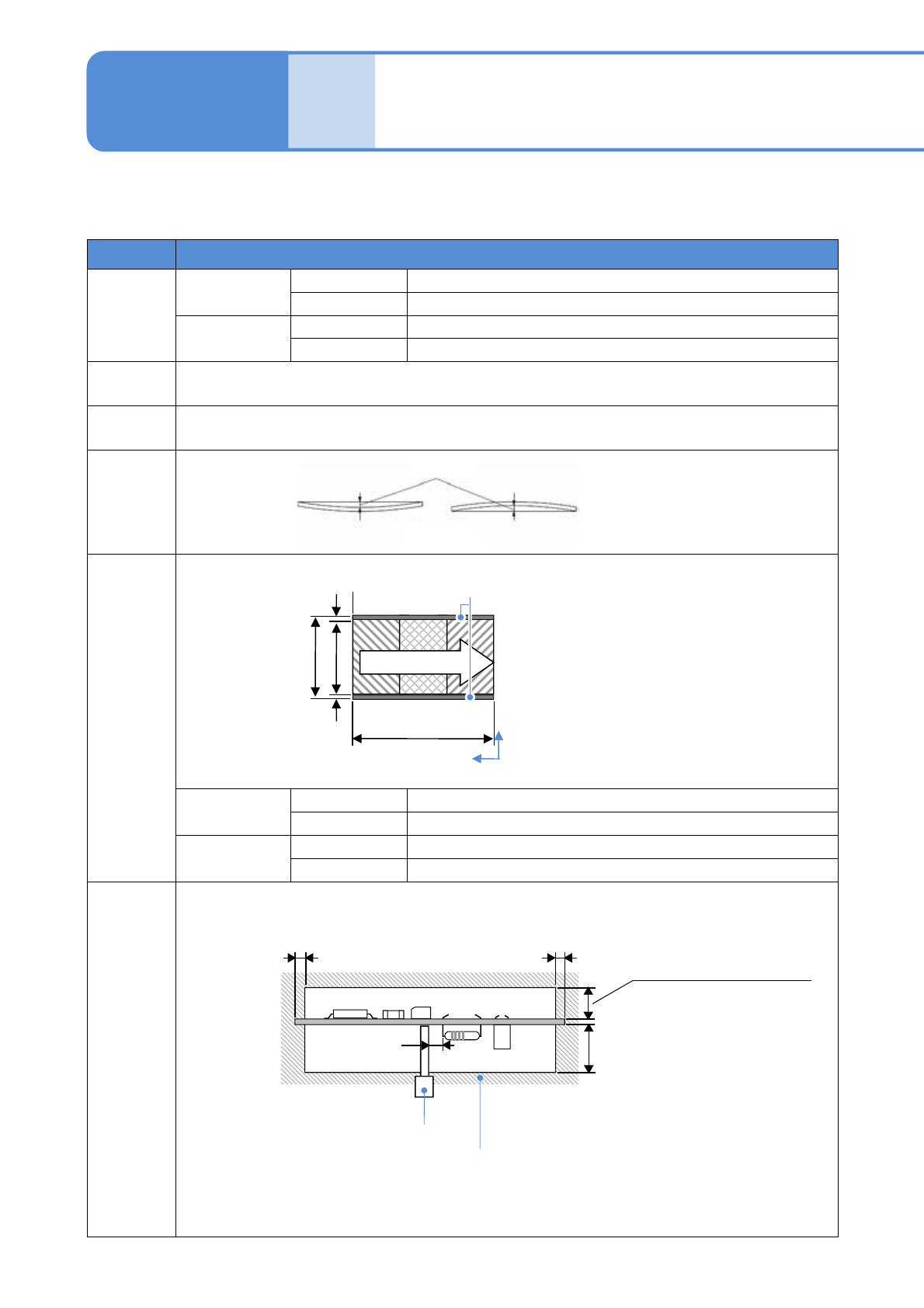

NPM-D3 EJM6DC-MB-08O-07
规格
外形尺寸 2
8-1-3-3
操作篇
8-1-3

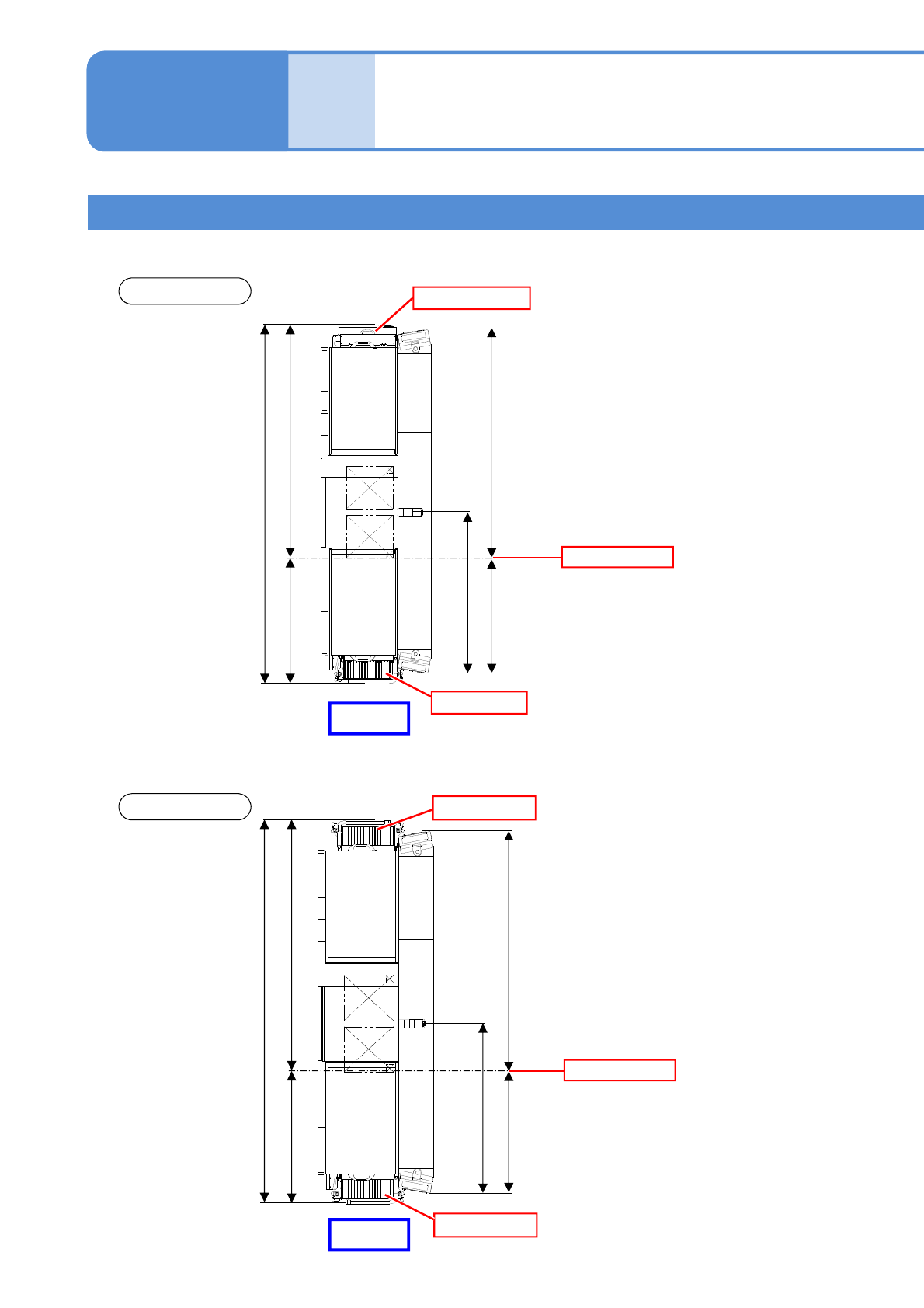

托盘供料器规格
(单位:mm)
■连接托盘供料器时
外形尺寸
前侧
前侧
外形尺寸
■连接交换台车时
2 683
1742
941
1 207
864
1 711
2 729
1 788
941
1 207
864
1 711
托盘供料器
交换台车
交换台车
交换台车
基板搬送基准
基板搬送基准

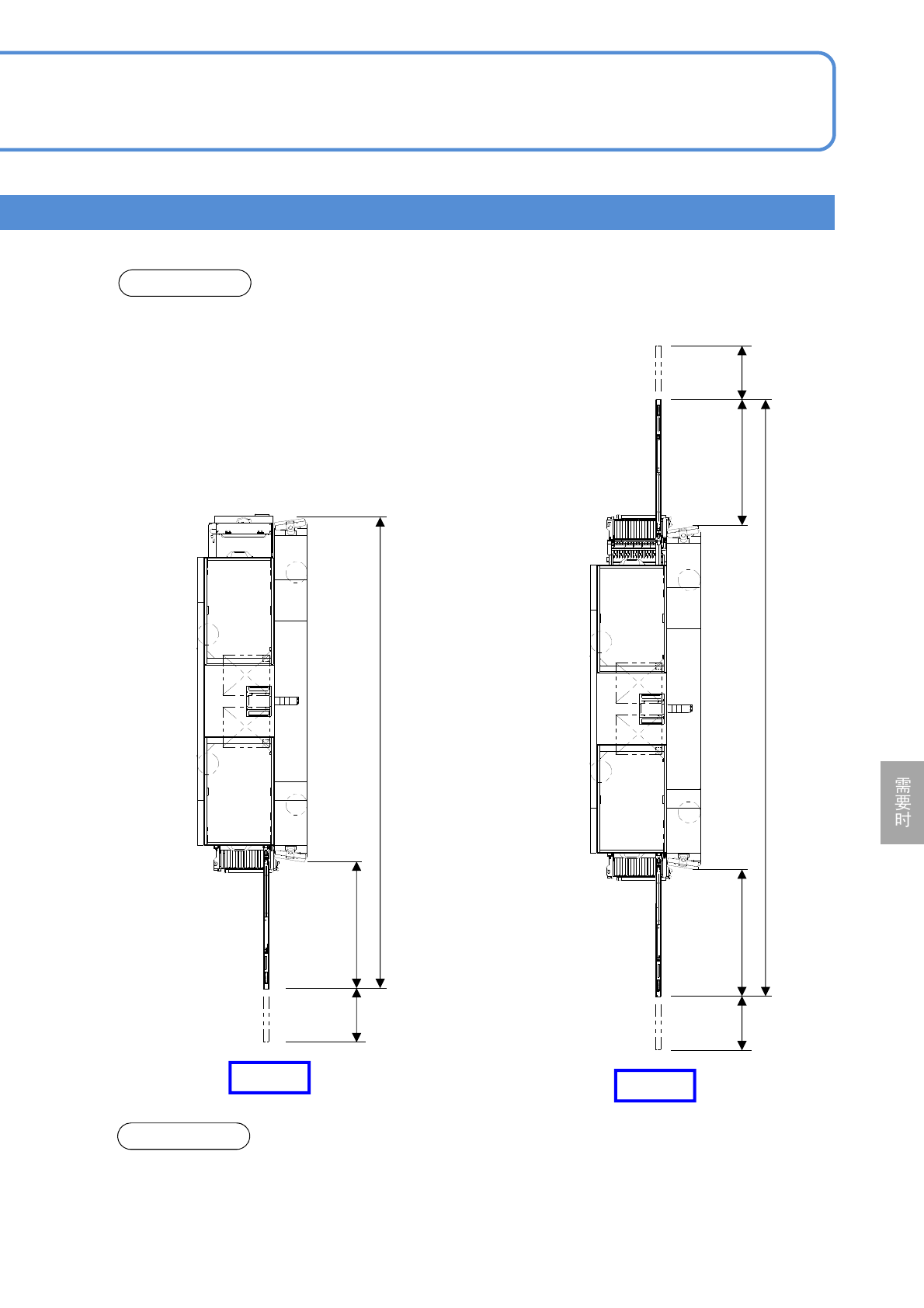

NPM-D3 EJM6DC-MB-08O-07
前侧
(单位:mm)
外形尺寸
前侧
■配置层叠杆式供料器时
4 458
400 946 400946
■连接托盘供料器时 ■连接交换台车时
3 548
400 946
8-1-3-4
通知
拔插层叠杆式供料器时，需要以下所述的空间。
●从端部依次拔插时，如上图所示，需要 400 mm 的空间。
●两侧有相邻的层叠杆式供料器，要对当中的层叠杆式供料器进行拔插时，因为需要层叠杆式供料器
全长的距离来拔插，所以最大需要 1 600 mm 的空间。
NPM-D3 EJM6DC-MB-08O-07
规格
对应基板规格
项目 规格
尺寸
(mm)
短规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 460 × W 300
长规格
单轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 590
双轨模式 ●最小 L 50 × W 50 ●最大 L 510 × W 300
厚度
(mm)
0.3 ～ 8.0
重量
(kg)
1.5 以下 (贴装后的重量)
基板弯曲
容许范围
(mm)
贴装・点
胶可能范
围
(mm)
短规格
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 460
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 460
长规格
单轨模式
a:50 ~ 590 b:44 ~ 584 c:3 d:50 ~ 510
双轨模式
a:50 ~ 300 b:44 ~ 294 c:3 d:50 ~ 510
死区
(mm)
a b
c
d
c
基板传送方向
禁止有元件的范围
Y
X
固定侧
1)离背面元件距离需在2mm以上。
●基板支撑块由客户制作时，请向本公司咨询。
向下弯曲:0.5 以内
向上弯曲:0.5 以内
基板断面
弯曲量
8-1-4-1
操作篇
8-1-4
轻量16吸嘴贴装头: 最大 6.5
12吸嘴贴装头: 最大 6.5
8吸嘴贴装头: 最大 12
2吸嘴贴装头: 最大 28
禁止有元件的范围
1)
支撑销
*1）
3
28
1)
3
