NPM-D3 EJM6DC-MB-04O-05 生产 4-4-3 -5 检查监视器 3 操作篇 4-4-3 元件 在特定元件上集中发生不良等情况时 ，对判定为不良的元件进行确认 ，从而可以判定不良因素和采取对策 。 A B 较长的元件名称，滚动此键可显示。 D E A B C C D E 元件名称 检查结果为不良的元件数。 ( 错误数 / 检查数 ) × 100 (%) 错误数 错误率 检查数 F 切换元件检查／锡膏检查。 元件 1 F

100%1 / 704
NPM-D3 EJM6DC-MB-04O-05
4-4-3-4
I
切换轨道。基板被传出后
●选择的轨道的检查结果为OK，对面的
轨道的检查结果为NG时，优先考虑NG
的信息切换为对面的轨道。
●两轨道的检查结果都为OK时或者都为
NG时，不进行切换。
J
切换元件检查／锡膏检查，显示现在的检
查图片。
●切换元件检查／锡膏检查时，优先显示
元件检查。
K
(返回生产状态)
●信号塔变成绿色。
●警报器停止警报。
G
H
显示前一个元件的锡膏的不良判定信息。
显示下一个元件的锡膏的不良判定信息。
NPM-D3 EJM6DC-MB-04O-05
生产
4-4-3-5
检查监视器 3
操作篇
4-4-3
元件

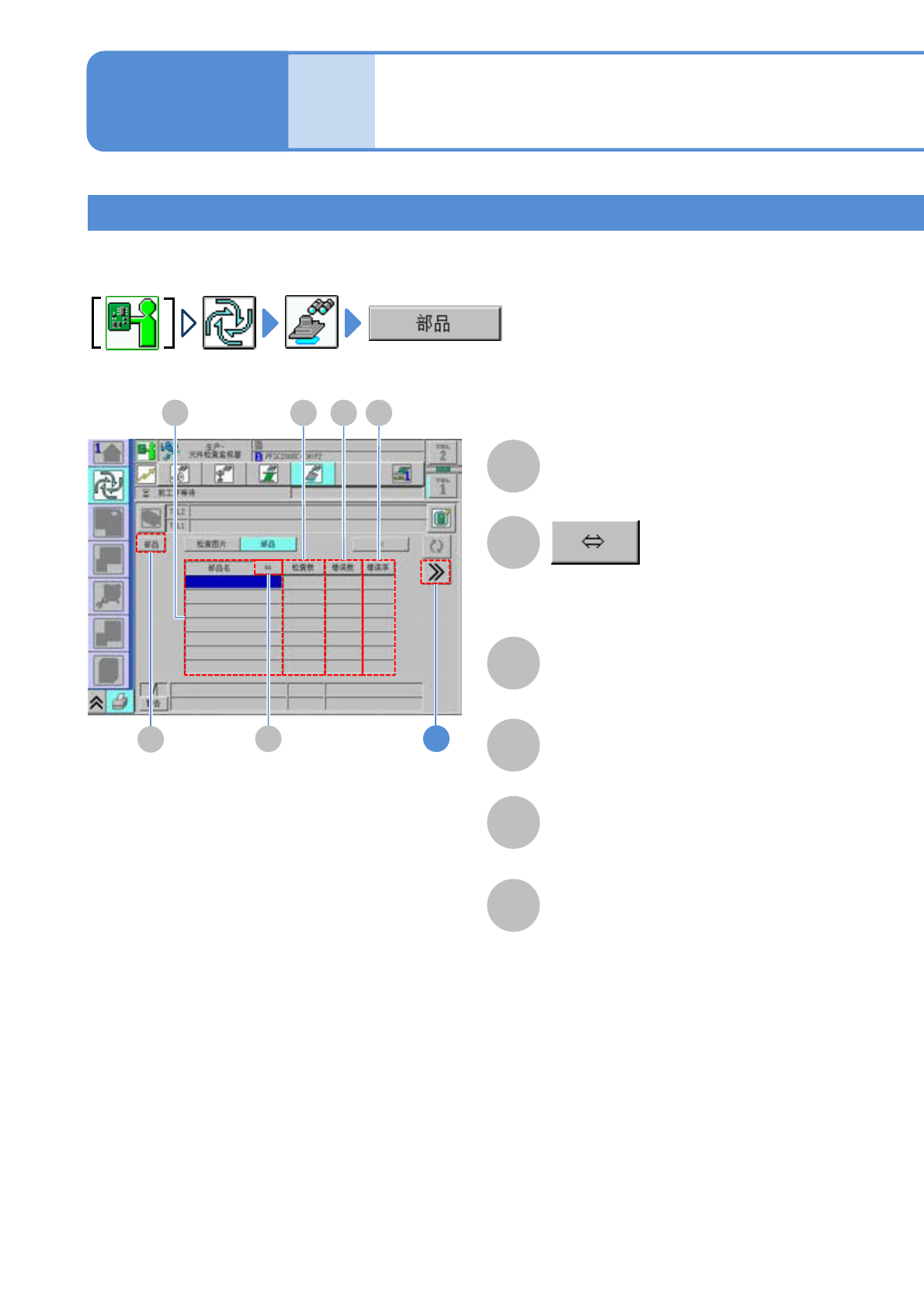

在特定元件上集中发生不良等情况时，对判定为不良的元件进行确认，从而可以判定不良因素和采取对策。

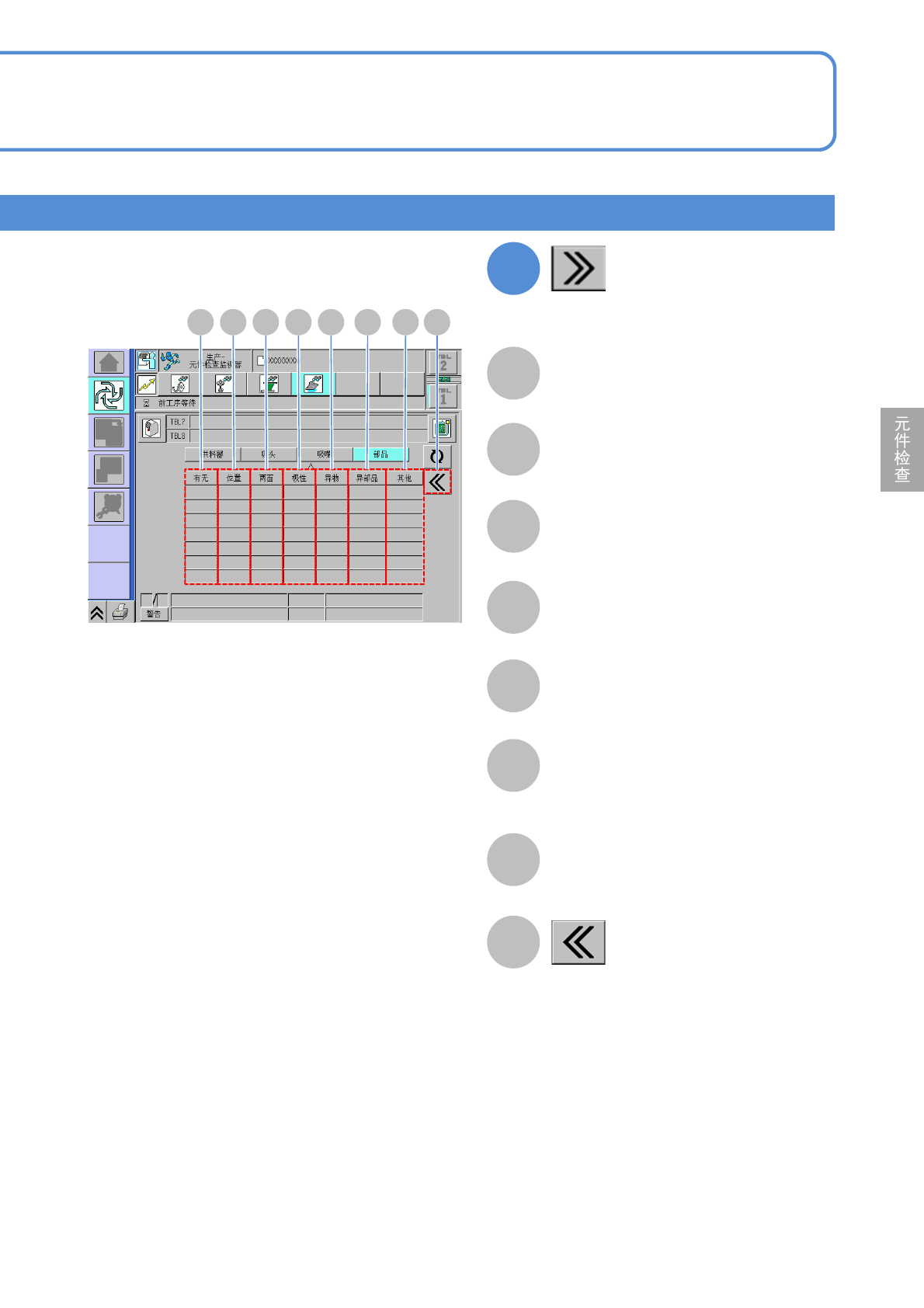

A
B
较长的元件名称，滚动此键可显示。
D
E
A
B
C
C D E
元件名称
检查结果为不良的元件数。
(错误数 / 检查数) × 100 (%)
错误数
错误率
检查数
F
切换元件检查／锡膏检查。
元件
1
F
NPM-D3 EJM6DC-MB-04O-05
4-4-3-6
A
B
E
异物
F
异元件
C
正反
正反面颠倒检查所发生错误的个数。
有无
异物检查所发生错误的个数。
异元件检查所发生错误的个数。
(现在未使用)
位置
D
极性
极性检查所发生错误的个数。
B
G
其他
其他的错误个数。
有无检查所发生错误的个数。
偏位检查所发生错误的个数。
A C D E F G
返回原来的画面。
1
(显示详细的检查内容)
H
