NPM-D3 EJM6DC-MB-08O-07 8-1-6 -13 规格 吸嘴规格 7 操作篇 8-1-6 点胶嘴 ( 选购件 ) 3 2) 2 点点胶嘴 ( 单位 ： mm) 禁止点胶的区域 3.4 禁止点胶的区域 3.4 5.4 5.65 ( 0 ° )( - 9 0 ° , 90 ° ) ( 0 ° ) 基板端面 5.65 4.9 死区 3.4 挡板尖端 点胶嘴 3.65 (7223) 3.8 (7222) 3.9 (7236) …
NPM-D3 EJM6DC-MB-08O-07
8-1-6-12
点胶方向 0°
-90° 90°
1点点胶/描绘点胶
*1)
4.9 5.65 4.1
2点点胶 4.9 (一部分为5.4)
5.65 5.63
4点点胶
4.9 5.9 5.9

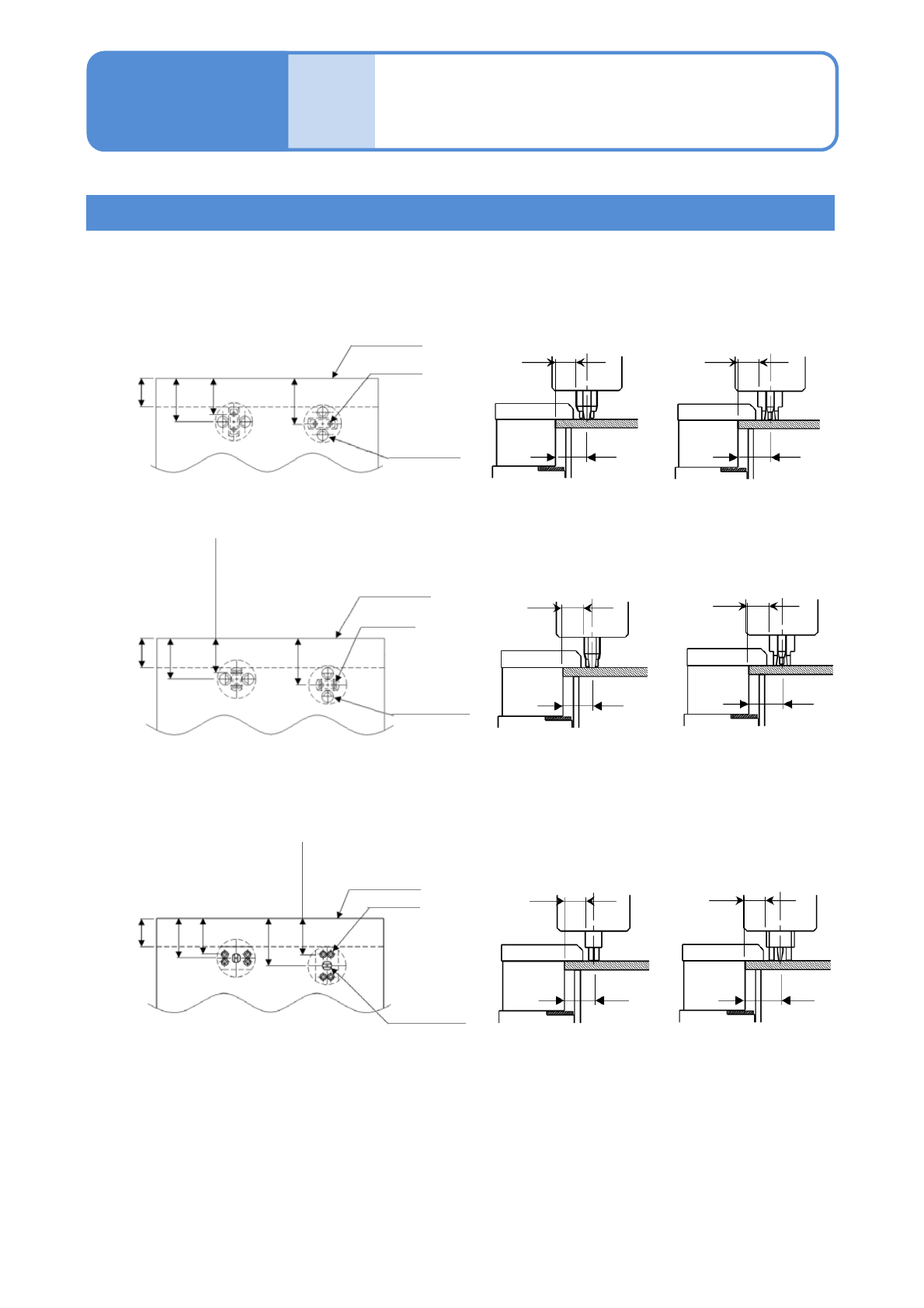

■关于点胶范围的限制
从基板边缘(基板上面、内侧)起的不可点胶范围 (Y方向)(单位：mm)
●在基板下面的前侧，挡板位置为Y方向而处于相反的位置，因此不可点胶的距离为-90°和90°，上表中
的值也随之发生替换。
*1) 描绘点胶吸嘴与1点吸嘴“0°”的条件相同。
1) 1点点胶嘴／描绘点胶吸嘴
*2)
(单位: mm)
( 0°)
禁止点胶的区域
4
4.9
( -90°)
禁止点胶的区域
4
5.65
(90°)
禁止点胶的区域
3.4
4.1
挡板尖端
基板端面
挡板尖端
4.1
5.65
4.9
死区
3.4
( 0°)
( -90°)
(90°)
点胶嘴
NPM-D3 EJM6DC-MB-08O-07
8-1-6-13
规格
吸嘴规格 7
操作篇
8-1-6
点胶嘴(选购件) 3

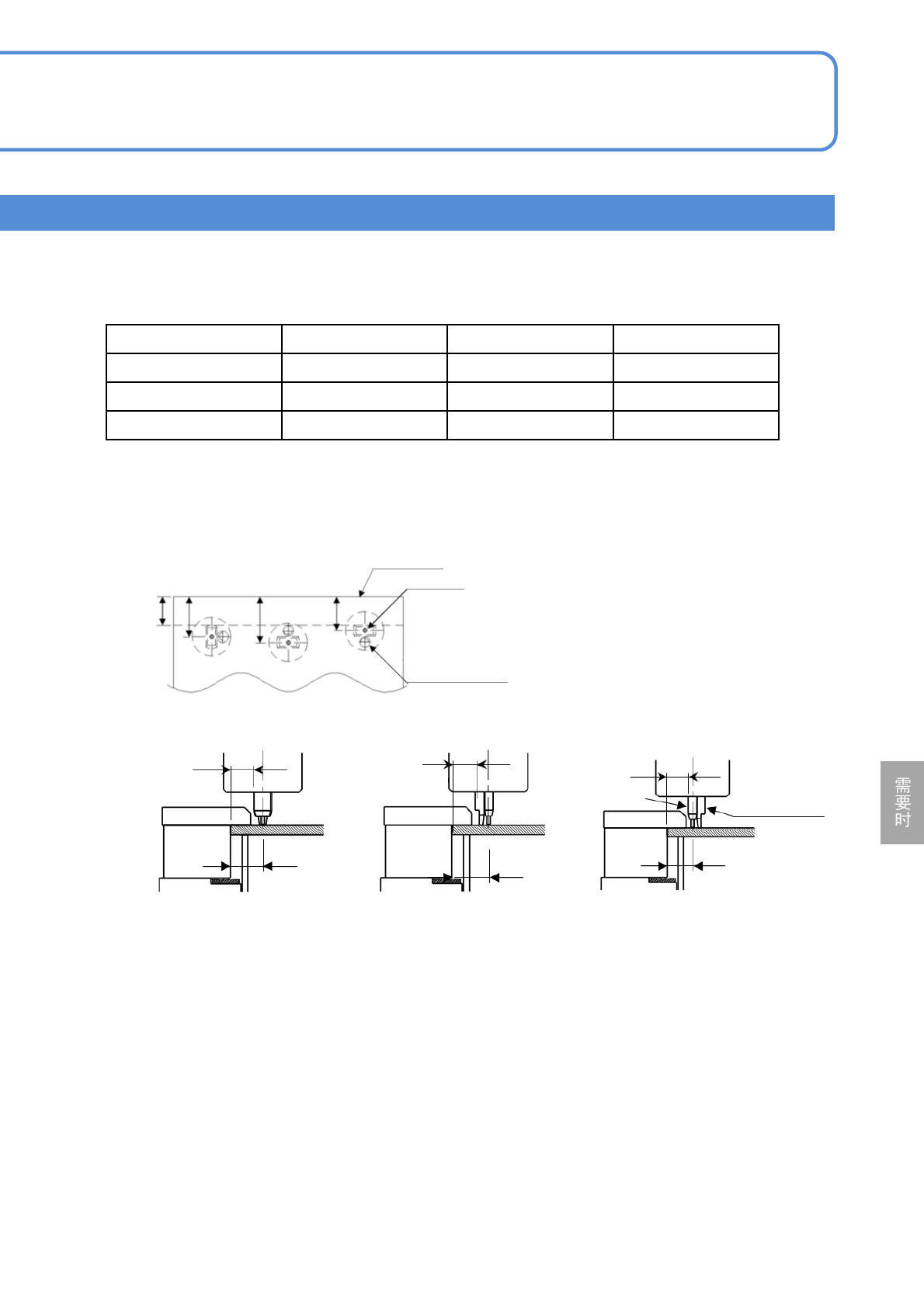

2) 2点点胶嘴 (单位：mm)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
5.4
5.65
( 0°)( -90°, 90°)
( 0°)
基板端面
5.65
4.9
死区
3.4
挡板尖端
点胶嘴
3.65 (7223)
3.8 (7222)
3.9 (7236)
4.0 (7201,7204)
4.1 (7202)
( -90°, 90°)
①7224点胶嘴
基板端面
5.65
5.4
死区
3.4
挡板尖端
点胶嘴
4.4
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9
5.65
( 0°)( -90°, 90°)
3) 4点点胶嘴 (单位：mm)
②其他的点胶嘴
( 0°)
基板端面
5.9
4.9
死区
3.4
挡板尖端
点胶嘴
( -90°, 90°)
4.4
3.9 (7601)
4.3 (7606)
禁止点胶的区域
3.4
禁止点胶的区域
3.4
4.9 5.9
( 0°)( -90°, 90°)
●不可点胶的范围为通过标记识别进行补正、吸嘴补偿值为0时的范围。
如果实施了补正或反映了吸嘴补偿值，那么禁止点胶的范围有可能会增加。
NPM-D3 EJM6DC-MB-08O-07
规格

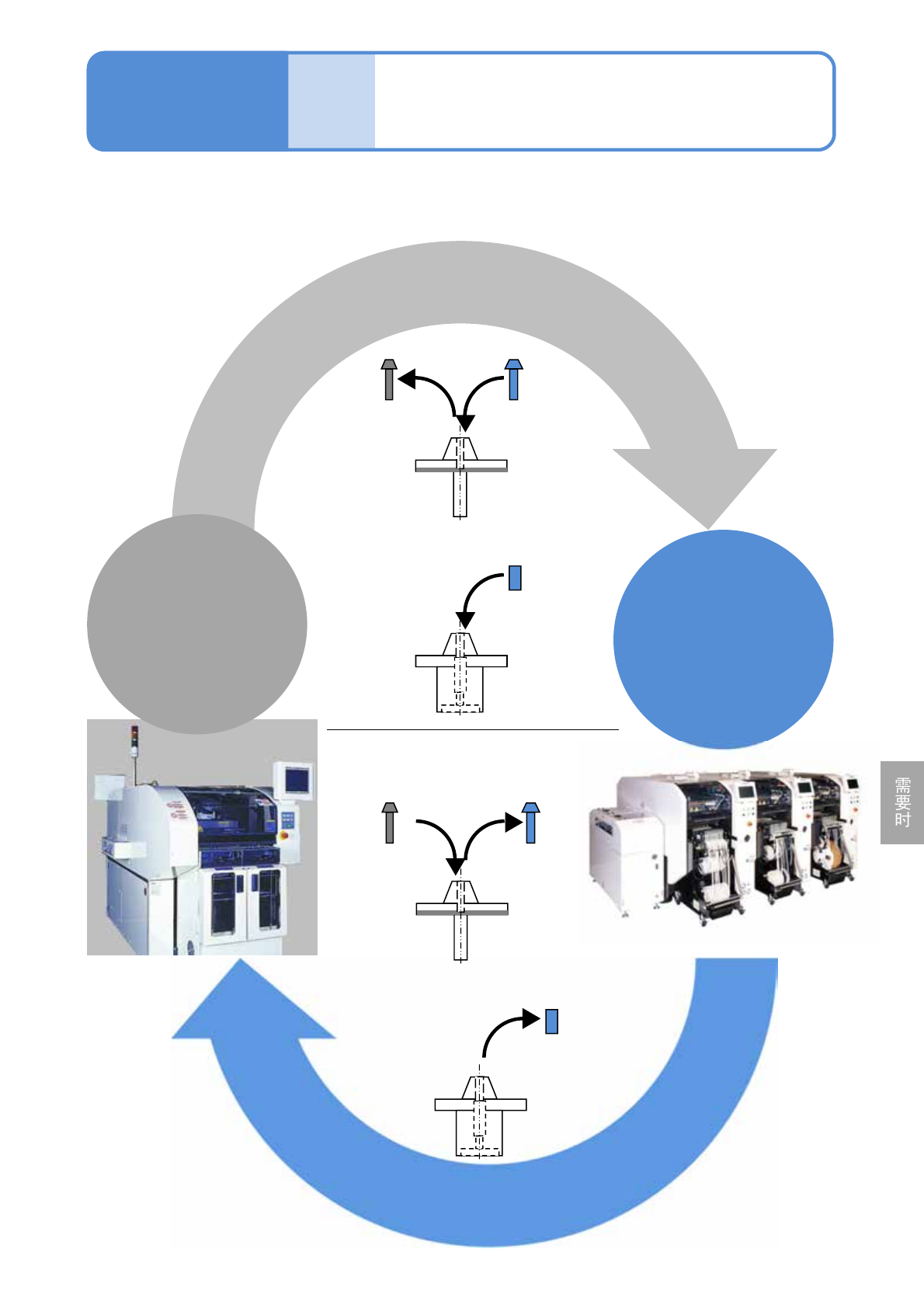

NPM-D3的2吸嘴贴装头用吸嘴和CM301/CM202/CM120/CM100的吸嘴开口部可以更换，而且可以安装或卸
下新的开口部进行通用。
●不可使用AM100用吸嘴。
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
■分割型吸嘴时
(1001,1002吸嘴)
■一体型吸嘴时
(1003,1004,1005,特殊吸嘴)
开口部C
(KXFB03KPA00)
专用开口部B
(KXFB03KNA00)
开口部A
(KXFB01MPA00)
开口部A 开口部B
开口部C
CM301
CM202
CM120
CM100
8-1-7
CM101 CM212
CM232 CM400
CM401 CM402
CM602 DT401
NPM 系列
操作篇
8-1-7
吸嘴的兼容性
