关于产品型号
NPM-D3因客户吸头构成的不同，而存在不同的型号。
吸头构成和产品型号如下表所述。
贴装头 : 轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头、2吸嘴贴装头
产品型号 位置 吸头的构成
NM-EJM6D
前侧 贴装头 贴装头 无吸头
后侧 贴装头 无吸头 贴装头
NM-EJM6D-MA
前侧 检查头
后侧 贴装头
NM-EJM6D-MD
前侧 点胶头 贴装头
后侧 贴装头 点胶头
NM-EJM6D-A
前侧 检查头
后侧 无吸头
NM-EJM6D-D
前侧 点胶头 无吸头
后侧 无吸头 点胶头
关于贴装头的名称
能够配置到NPM-D3上的贴装头在轻量16吸嘴贴装头、8吸嘴贴装头下分别有2种。各贴装头的名称和型号如下
所示。另外，在本文的说明中，如果没有特殊的区分需要，将各贴装头的名称统称为“轻量16吸嘴贴装头”、
“8吸嘴贴装头”。
贴装头 名称 型号
轻量16吸嘴贴装头
轻量16吸嘴贴装头V2
MTKA005670AA
轻量16吸嘴贴装头
N610160410AA
8吸嘴贴装头
轻量8吸嘴贴装头
N610166414AA
8吸嘴贴装头
N610157772AA
NPM-D3 EJM6DC-BP-02N-04
S-5
NPM-D3 EJM6DC-BP-02N-04
Screen printer
S-6

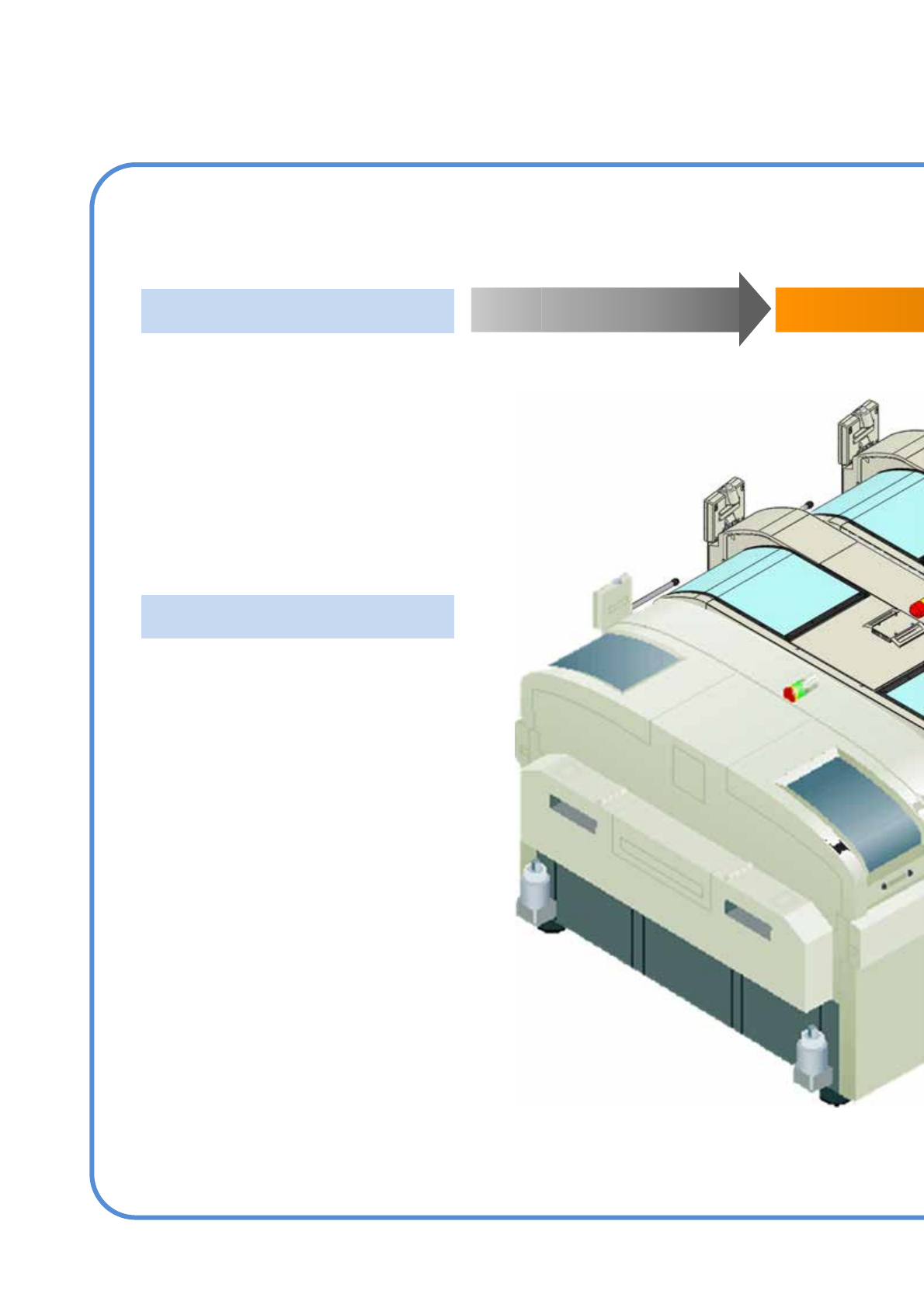

即插即用功能
通用性
机种切换性、生产率
■供料器的自由配置
在同一工作台内可以自由配置供料器。
■交换台车装卸方法的简易化
只需通过4次的操作即可装卸交换台车。
■大型基板对应
可以整体贴装510 x 590 mm的大型基板。
(为长规格时。短规格时则为460 x 590 mm。)
■大型元件对应
可以贴装100 x 90 mm的大型元件。
(2吸嘴贴装头时)
■贴装头的自由设置
根据生产的产品种类可以自由组合贴装头。
