NPM-D3 EJM6DC-MB-07O-1 1 单元调整 操作篇 7-2-7 真空输出确认 空气流量值 吸嘴的空气流量值。 1 切换阀门，对于真空、吹气时的动作 是否正常进行个别确认。 ● 都需要进行。 确认真空、吹气时的空气流量值 + 1 ■真空泵设定为 ON 或 OFF 时 ( 真空泵切换为 ON 或 OFF) + ■把真空泵设定为 ON ，只把指定吸嘴的 真空泵设定为 ON 或 OFF 时 ( 下面显示真空压 ) + ■把真空泵…
NPM-D3 EJM6DC-MB-07O-11

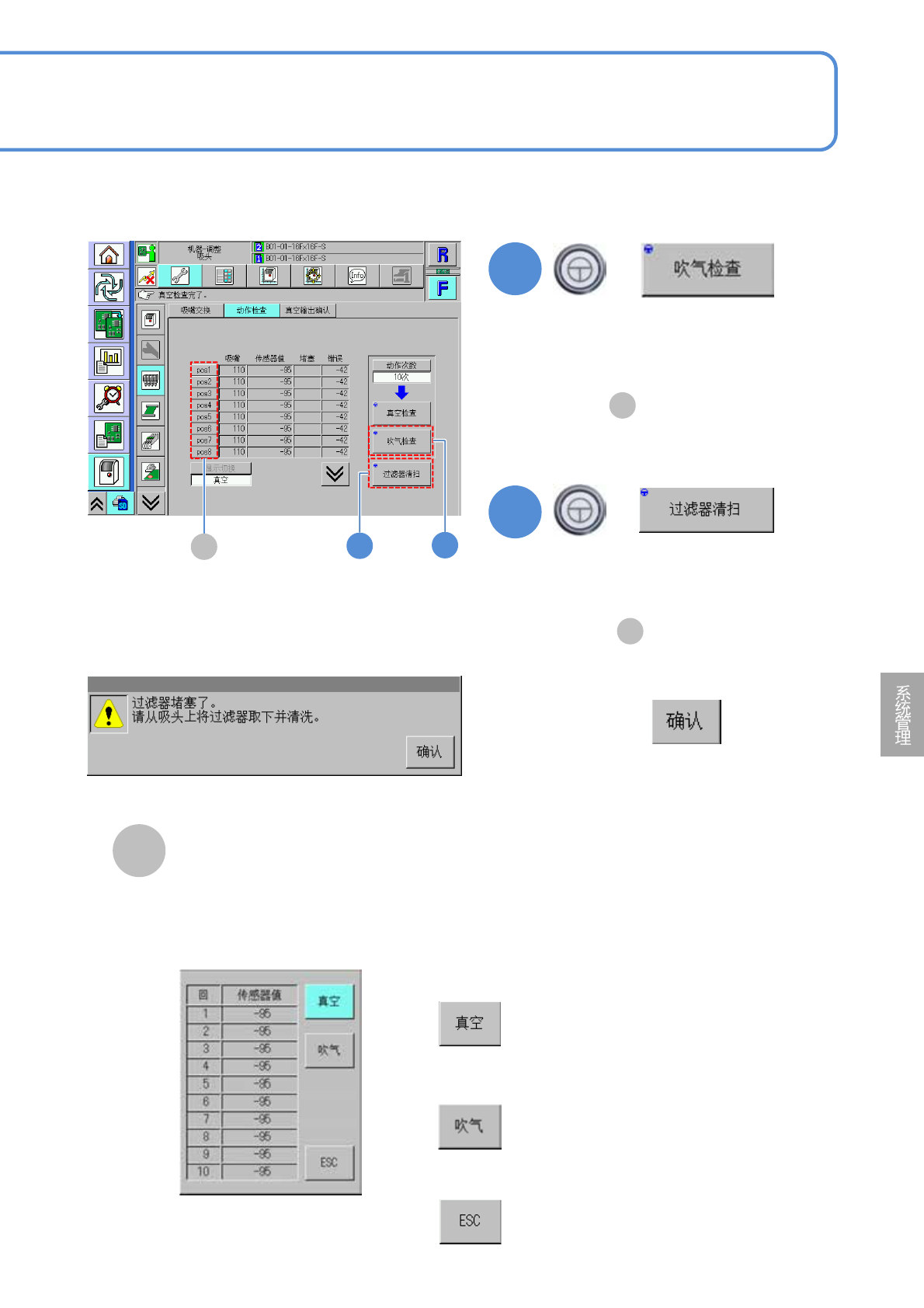

(在取下吸嘴的状态下，测量各贴装头的
气压和真空压)
+
7-2-6-2
■气压和真空压的测量正常结束时
将在 中显示“清扫吹气完毕”
的信息。
F
4
3
3
4
H
+
(将显示各吸嘴的吹气确认结果)
●测量值只显示传感器值。
■在没有异常的情形下结束了吹气确认时
将在 中显示“吹气检查结束”的
信息。
F
H
pos按钮
在动作次数为10次下实施了真空确认或
吹气确认时，转为有效。按下各个pos按
钮，将如下图所示显示吸嘴位置的测量
结果窗口。
■显示真空确认传感器的值时
■显示吹气确认传感器的值时
■关闭窗口时
■气压和真空压的测量发生异常时
确认提示
(异常吸嘴的测量值背景会显示黄
色。)
NPM-D3 EJM6DC-MB-07O-11
单元调整
操作篇
7-2-7

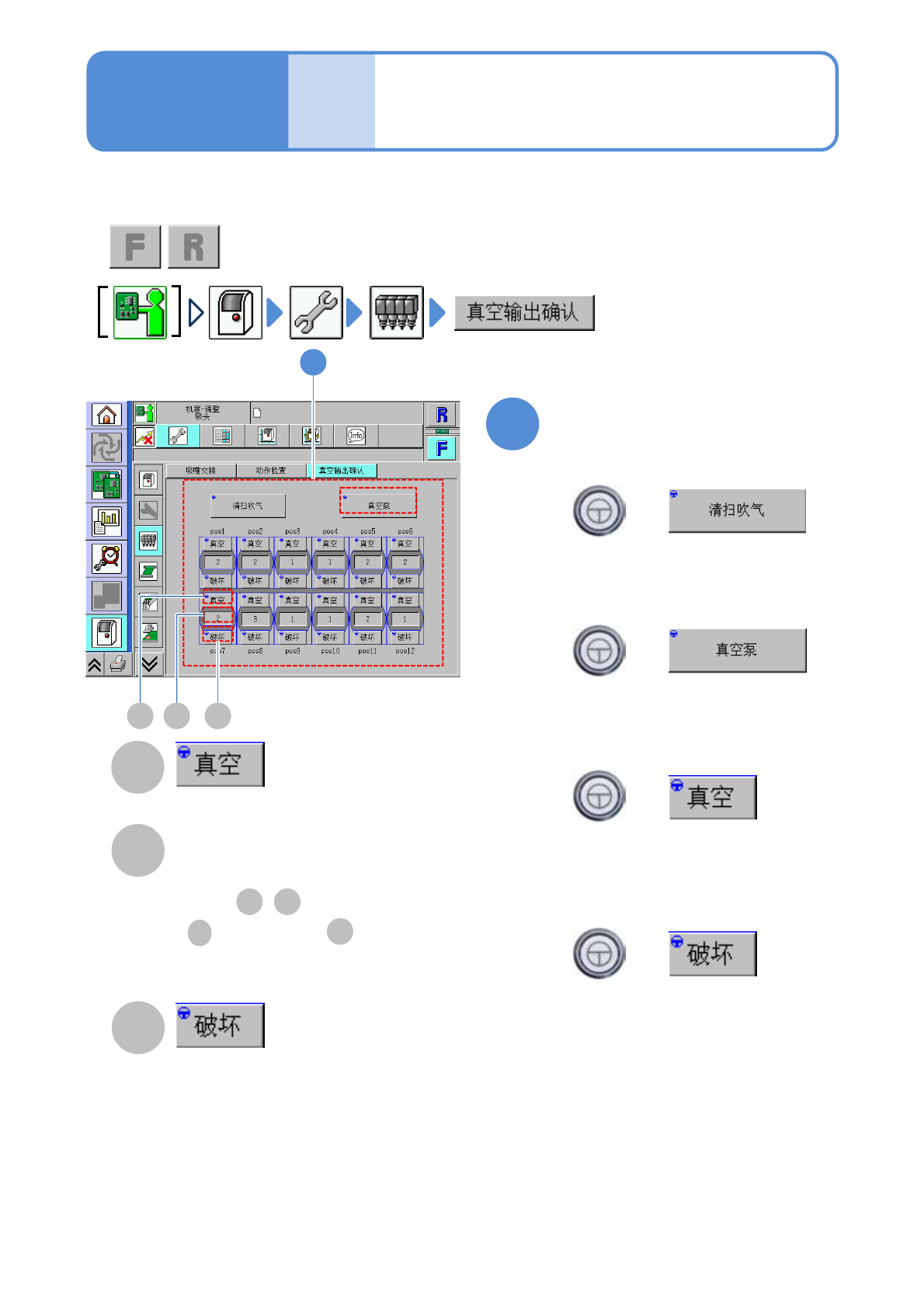

真空输出确认
空气流量值
吸嘴的空气流量值。
1
切换阀门，对于真空、吹气时的动作是否正常进行个别确认。
● 都需要进行。
确认真空、吹气时的空气流量值
+
1
■真空泵设定为ON或OFF时
(真空泵切换为ON或OFF)
+
■把真空泵设定为ON，只把指定吸嘴的
真空泵设定为ON或OFF时
(下面显示真空压)
+
■把真空泵设定为ON，只把指定吸嘴
的真空破坏泵设定为ON或OFF时
(上面显示真空破坏时的压力)
+
BA C
A
B
C
■清扫吹气设定为ON或OFF时
(清扫吹气泵切换为ON或OFF)
真空泵
真空破坏泵
●7-2-6 通过8BIT换算来显示。
B C
7-2-7
B
C
：“传感器值” ：“堵塞”
NPM-D3 EJM6DC-MB-07O-11
单元调整
2 3
7-2-8
1
1
F G
BA C D E
A
B
E
2
F
G
3
+
操作篇
7-2-8

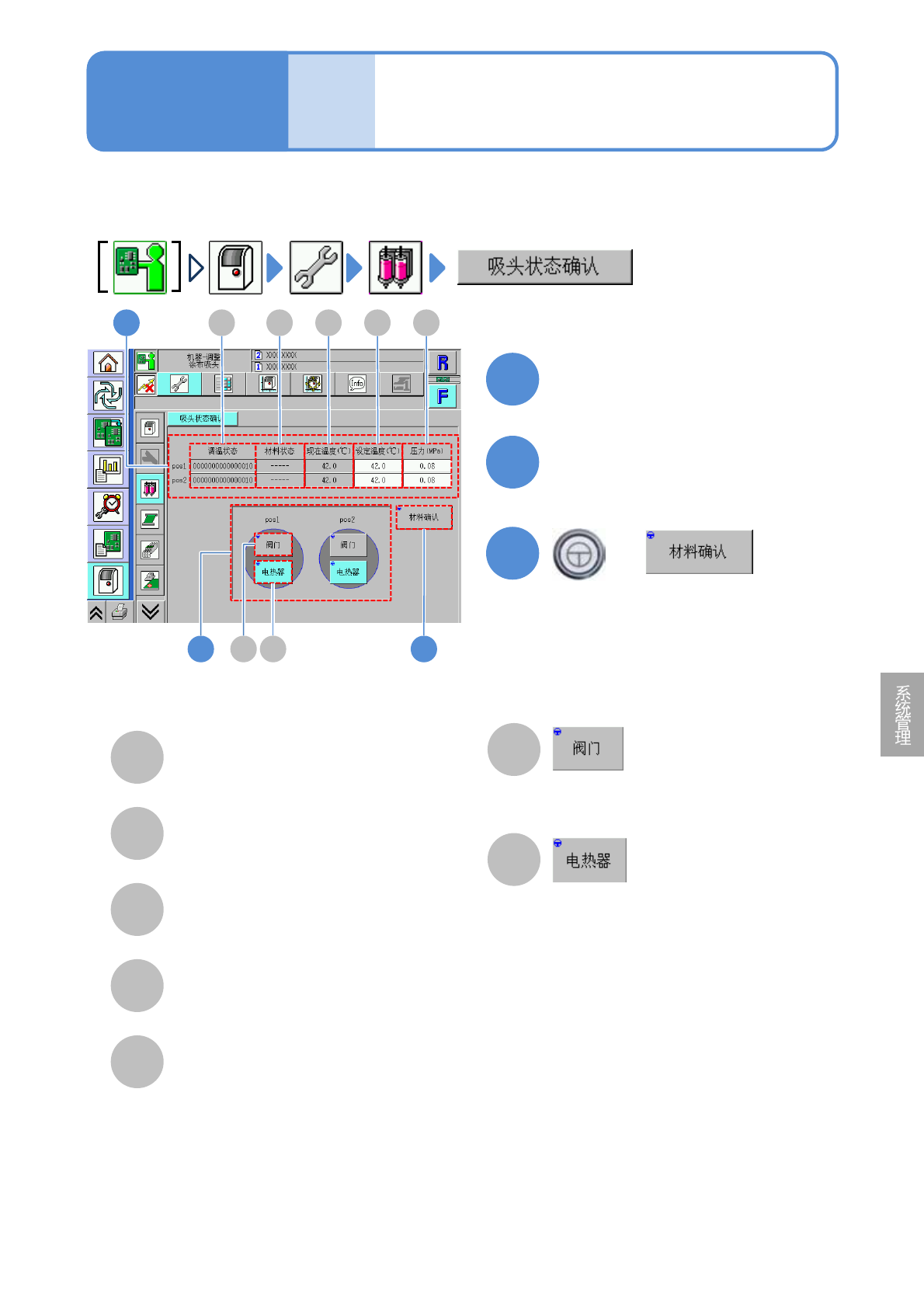

点胶器状态确认
(点胶头)
对搭载于点胶头的各种单元状态进行确认。
确认各种单元的状态
调温状态
各点胶嘴的温调状态。
材料状态
各点胶嘴的材料用完检测状态。
压力(MPa)
加在各点胶嘴的点胶器上的电控调节器的
压力。
选择需要确认动作的点胶器pos
对于点胶嘴，进行点胶阀的ON/OFF设置。
对于点胶嘴，进行温调单元的加热器控制
的ON/OFF设置。
●确认材料用完的状态。
C
D
现在温度(℃)
安装在各点胶嘴的点胶器的温调单元的现
在温度。
设定温度(℃)
安装在各点胶嘴的点胶器的温调单元需要
设定温度。
