１．据付 １ - ４ 据付 電源が入っているときに 、 電気部品の端子等にさわらないでください。感電、装置の故 障などの危険があります。 警告 必ず本体のアースをとってください。感電、けがの恐れがあります。 警告 【手順】 ① マウンタを、所定の場所に移動します。 ② 基板の搬送高さが基準設備のコンベア 高さ（9 00± 20 m m）にな るよう に、ア ジャ ストフ ット を回転させて調整します。SMEMA 規格対応の場合は、950…
１．据付 １-３
生産ライン出し

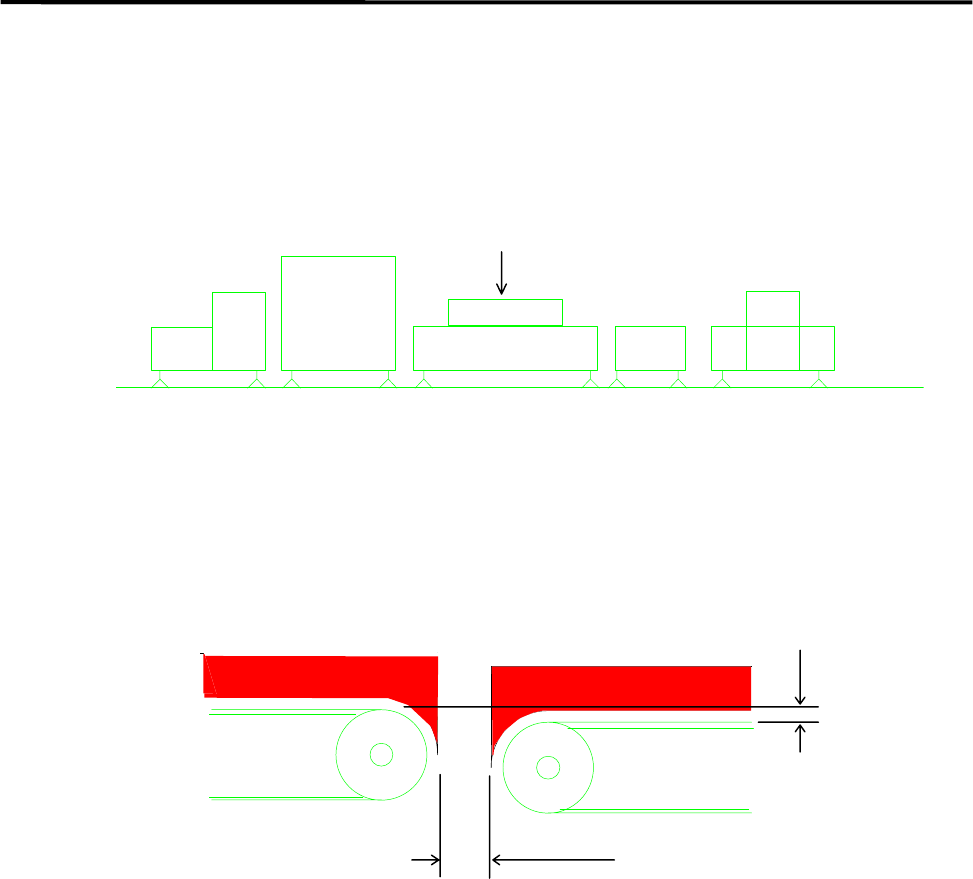

一般的なライン出しとしては、始めに重量の重い物を位置決めします。下図のように、リ
フローを基準にして上流側、下流側それぞれライン出しを行っていきます。
基準
ローダ マウンタ リフロー コンベア アンローダ
【NOTE】 基板を円滑に搬送させるには、機器間の乗り移り部分のセッティングがたいへん重要で
す。下図のように上流側機器と下流側機器の間を５mm 程度のクリアランスにし、また０～
０.５mm 程度の段差をとってください。
0～0.5mm
5mm 程 度
流側
下流側上流側
１．据付 １-４
据付
電源が入っているときに、電気部品の端子等にさわらないでください。感電、装置の故
障などの危険があります。
警告
必ず本体のアースをとってください。感電、けがの恐れがあります。
警告
【手順】
① マウンタを、所定の場所に移動します。
② 基板の搬送高さが基準設備のコンベア高さ（900±20mm）になるように、アジャストフット
を回転させて調整します。SMEMA 規格対応の場合は、950±20mm にします。
900±20mm
または、
950±20mm(SMEMA 規格)
③ 水準器をベース部に置き、測定しながら前後･左右の水平が出るまで、微調整を行いま
す。
１．据付 １-５
④ 水平出しの後、再度マウンタの搬送高さ（900±20mm または 950±20mm）が確保されて
いるか確認します。確認後、アジャストフットのナットをロックします。
⑤ ヘッドをＸ－Ｙシャフトに固定している固定具を取り外します。
⑥ 電源コード、アースを接続します。マウンタにノイズの影響を及ぼす恐れのある機器とは、
必ず別系統で接続してください。
⑦ マウンタ本体内部にあるフィルタレギュレータのエアーカプラに、供給側エアカプラ 65SN
または、85SN（日東工器）相当品を下図の要領で接続します。配管後、フィルタレギュレ
ータの指示圧力が 0.49MPa（5 ㎏ｆ/c ㎡） を示していることを確認してください。
フィルタレギュレータ
エアーカプラ
供給側エアーカプラ 65SN/85SN(日東工器)
相当品
