３．機械部 ３-９
カメラ
レンズフィルタの清掃
装着部品やゴミがフィルタ上にのった場合は、ブロアーブラシまたはピンセットを用いて
取除いてください。
グリス等の付着性のある汚れが付いた場合は、カメラ用のレンズクリーナ液をたらし、無
塵紙(クリーニングペーパー)を用いて拭き取ってください。
保護用のフィルタの内側が結露した場合は、保護フィルタを回転させて外し、無塵紙で
水滴を拭き取ってください。
スキャンカメラの清掃
カメラのレンズとミラーの汚れは、綿棒のような乾いた物で軽くふき取るようにしてくださ
い。ティッシュペーパーで拭くなど、指の力が直接にかかる方法は避けてください。汚れ
がひどく、やむを得ず液体クリーナを使用する場合は、液量を極力少なくし、ふき取り残
しの無いようにしてください。
ミラーは表面蒸着ミラーとなっており、非常に傷つきやすいため、傷がつか
ないように細心の注意を払って清掃してください。
３．機械部 ３-１０
注油
注油箇所
下表に示す箇所に定期的に指定潤滑油（グリス、オイル）を綿棒などに浸して塗布してく
ださい。
機械名
塗布箇所 種類 周期
M1/M1a
X軸ボールネジ グリス 隔週１回
X 軸 LM ガイド(上/下) グリス
〃
Y 軸ボールネジ(右/左) グリス
〃
Y 軸 LM ガイド(右/左) グリス
〃
フィーダバンクプレート グリス
〃
コンベア幅調整ネジ グリス 月１回
コンベアガイドシャフト グリス
〃
Z軸ボールネジ グリス 隔週１回
Z軸スプラインシャフト グリス
〃
Z軸リニアウエイ グリス
〃
S軸ボールネジ グリス
〃
S軸LMガイド グリス
〃
ノズル シリコーングリス 週１回
MX-20 ボールネジ グリス 月１回
（オプション） スライドパック グリス
〃
スライドパック(シャトルユニット) グリス
〃
MX-40 シャトルクランプ グリス 月１回
（オプション） Ｖガイドトラック グリス
〃
ボールネジ グリス
〃
スライドパック グリス
〃
スライドシャフト グリス
〃
スライドシャフト(リレーユニット） グリス
〃
スプラインシャフト（リレーユニット） グリス
〃
MX-ST2 シャフト グリス
〃
（オプション） 平行ピン グリス
〃
キャップ下側 グリス
〃
シャフトとキャップの接触部 グリス
〃
シャフトとブラケットの接触部 グリス
〃
【NOTE】 注油(塗布)を多量にしますと、稼働時に飛散しますのでご注意ください。
３．機械部 ３-１１

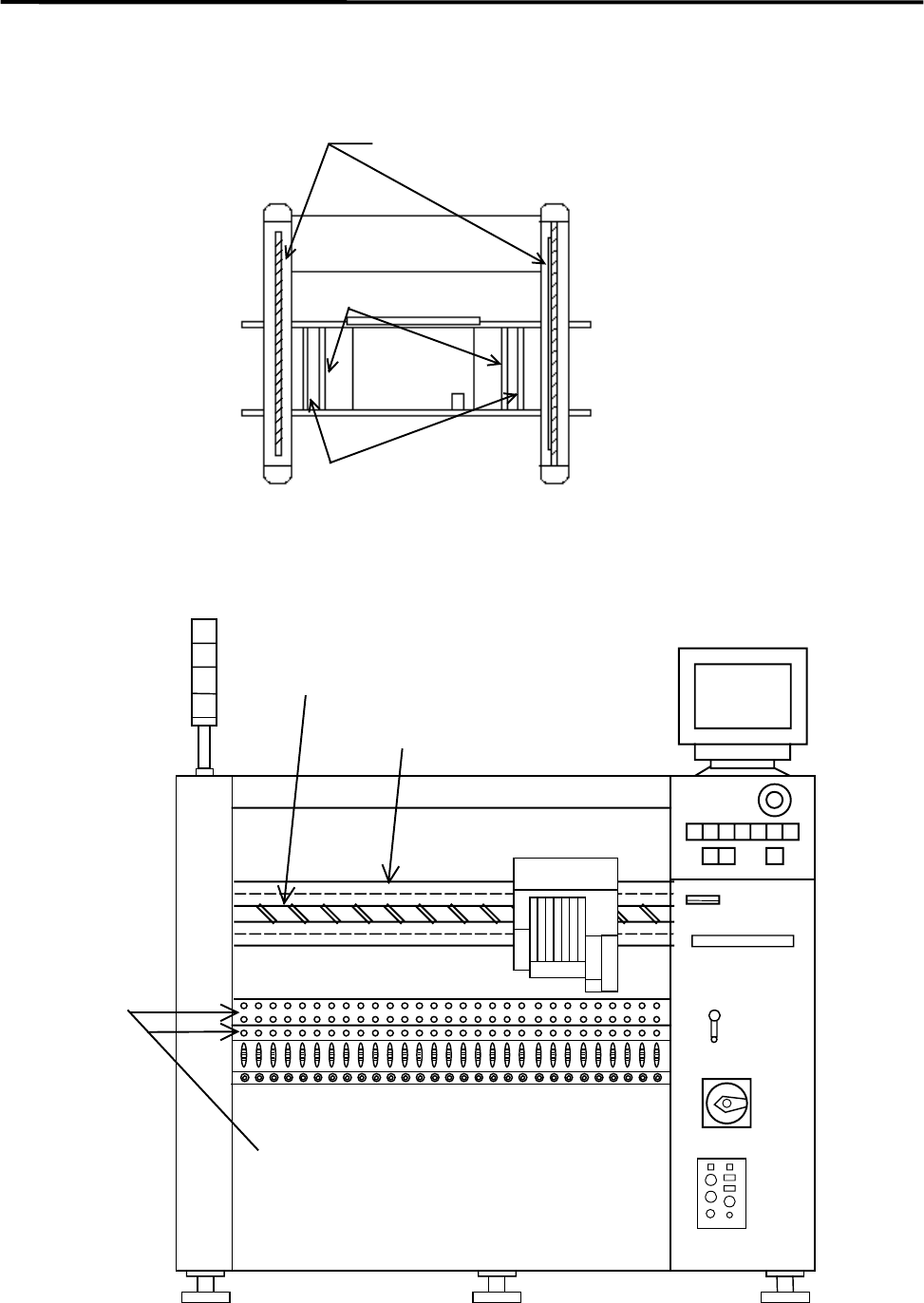

■ Ｘ/Ｙ軸、コンベア、フィーダバンクプレートのグリス塗布箇所
Y軸LMガイド
Y軸ボールネジ
コンベア幅調整ネジ
コンベアガイドシャフト
X軸ボールネジ
X軸ＬＭガイド
フィーダバンクプレート
