３．機械部 ３ - ５ ■ 吸着パ ッドの点検 ( ノズル No. M017, M 018, M019, M020) ノズル先端部にあるゴム製の吸着パッドに、傷や亀裂等がない こと を確認して下さい。亀 裂等があった場合には、新しい吸着パッドと交換して下さい。 【手 順 】 古くなった パッドを引き抜き、新しいパッドの内径にシリコーングリスを塗布してからノズ ルに装着します。 シリコーングリスを塗布する。 ノズル ID シール 吸着パッ…
３．機械部 ３-４

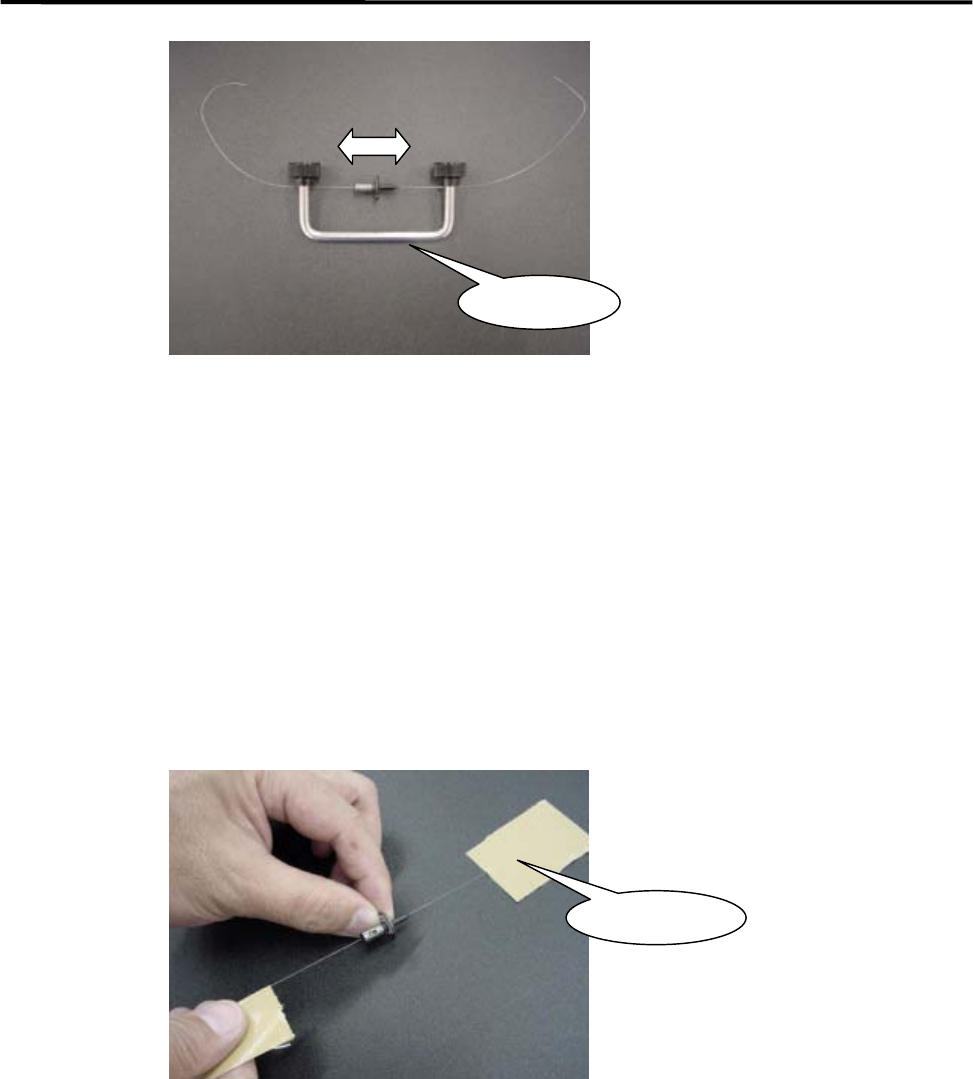

専用工具
④ ノズルを前後させ穴の清掃をします。
⑤ ワイヤーを抜き、最後にエアーブローを行います。
■ ワイヤーによる洗浄 (2)
ワイヤー両端を粘着テープで固定する方法もあります。この場合にはワイヤーに粘着部
分が残ることがありますので、ノズル洗浄後は、ワイヤーから粘着部を取り除いてから、ノ
ズルを抜くように注意してください。
粘着テープ
３．機械部 ３-５
■ 吸着パッドの点検 (ノズル No.M017, M018, M019, M020)
ノズル先端部にあるゴム製の吸着パッドに、傷や亀裂等がないことを確認して下さい。亀
裂等があった場合には、新しい吸着パッドと交換して下さい。
【手順】 古くなったパッドを引き抜き、新しいパッドの内径にシリコーングリスを塗布してからノズ
ルに装着します。
シリコーングリスを塗布する。
ノズル ID シール
吸着パッド
■ シリコーングリスの塗布
ノズルを洗浄した後には、必ず塗布してください。
● ノズル外周部
破線で示した外周部(前ページの図参照)にシリコーングリスを少量塗布し、乾いた布で
拭き取ってください。
【NOTE】 シリコーングリスはごく薄く皮膜をつくる程度に塗布してください。
● 吸着パッド
ゴムの劣化を防ぐために、油分を与えます。シリコーングリスを吸着パッド外周面に少量
塗布し、乾いた布で拭き取ってください。
【NOTE】 シリコーングリスはごく薄く皮膜をつくる程度に塗布してください。
グリスを過剰に塗布しないでください。過剰に塗布しますと、空気経路や、
装着部品に汚れが付着し、装着不良の原因となることがあります。
３．機械部 ３-６
ID シール
ノズル ID シールの貼り方
【手順】
① シール被接着面の油、ほこり、水分等を工業用アルコールできれいに取除きます。
② ノズルシール貼り治具のリングを、溝がみえる位置まで上方向にスライドさせます。
③ ピンセットを使用してシールを剥離紙からはがします。
④ シールの粘着面を上向きにし、角度マークをリング端面の位置決めマークに合わせてか
ら治具に入れます。粘着面を手で触らないように注意してください。
⑤ シールがリングの底面に平らについたか確認します。
⑥ 切欠きと治具の位置切めマークを合わせて、ノズルを治具に挿入します。
⑦ 治具の軸を上方へスライドさせてシールをノズルに押しつけます。
切欠き
ノズル
シール
角度マーク
位置決めマーク
ノズル ID シール貼り治具
リング
溝
軸
