４．電気部 ４-５
フィーダ／フィーダバンクの電極部
テープフィーダとフィーダバンクの電極部分がよごれた場合には下記の方法でクリーニン
グしてください。
【手順】 乾いた綿棒または不織布などで、ほこりを軽くふき取る程度にクリーニングしてください。
この時、ピンの曲がりもチェックしてください。曲がりの大きいものがあった場合には弊社
に修理を依頼してください。そのまま使用すると、フィーダバンクの接触面を傷つけること
があります。
シンナー、ベンジン、アセトンなどの有機溶剤および、アルコール、水性洗
剤などは使用しないでください。またナイフ、ドライバーなど鋭利な物や紙
やすりなどで、接触面を傷つけないように注意してください。
【NOTE】 しつこい汚れなどがついてしまった場合には、無理に取ろうとせずに弊社に相談してくだ
さい。
綿棒
フィーダ接触ピン フィーダバンク接触面
綿棒
４．電気部 ４-６
基板検出センサ
基板検出センサの調整方法を説明します。
■ 対象センサ
● LG0-M90H3-00X PHOTO SENSOR EX-22A (SUNX)
l 入口センサ
l 出口センサ
l 出口バッファ到着センサ
● LG0-M90H1-00X PHOTO SENSOR AMP. PS2-61 (キーエンス)
LG0-M90H2-00X PHOTO SENSOR HEAD PS-49 (キーエンス)
l 基板到着センサ
l バッファ基板到着センサ
■ 調整方法
● LG0-M90H3-00X PHOTO SENSOR
① デモ基板 (アイパルスデモＡ) をマシンのコンベアに載せます。
② センサの感度調整ボリュームを反時計方向へ回し切り、感度最小にします。
（ボリュームは 3/4 回転タイプで、時計方向に回すと感度が上がり、反時計方向に回すと
感度が下がります。）
③ デモ基板を検出させてボリュームを徐々に時計方向に回し、動作表示灯 (橙 LED) が点
灯する位置を(A)とします。
④ デモ基板を取りはずしてボリュームを時計方向に回し、橙 LED が点灯する位置を(B)とし
ます。（時計方向に回し切っても橙 LED が点灯しない場合は回し切った位置を(B)としま
す。)
⑤ 上記のボリューム位置の(A)と(B)の中間を調整位置とします。その位置でデモ基板を検
出させたときに橙 LED と緑 LED が同時に点灯し、デモ基板を取りはずしたときに緑 LED
のみが点灯することを確認します。
⑥ 安全仕様でコンベアカバーが取り付く場合には、カバーの底面のセンサ検出位置に、誤
検出防止用として黒色のゴムシート (LG0-M9AA1-00X GOM) を必ず貼ってください。

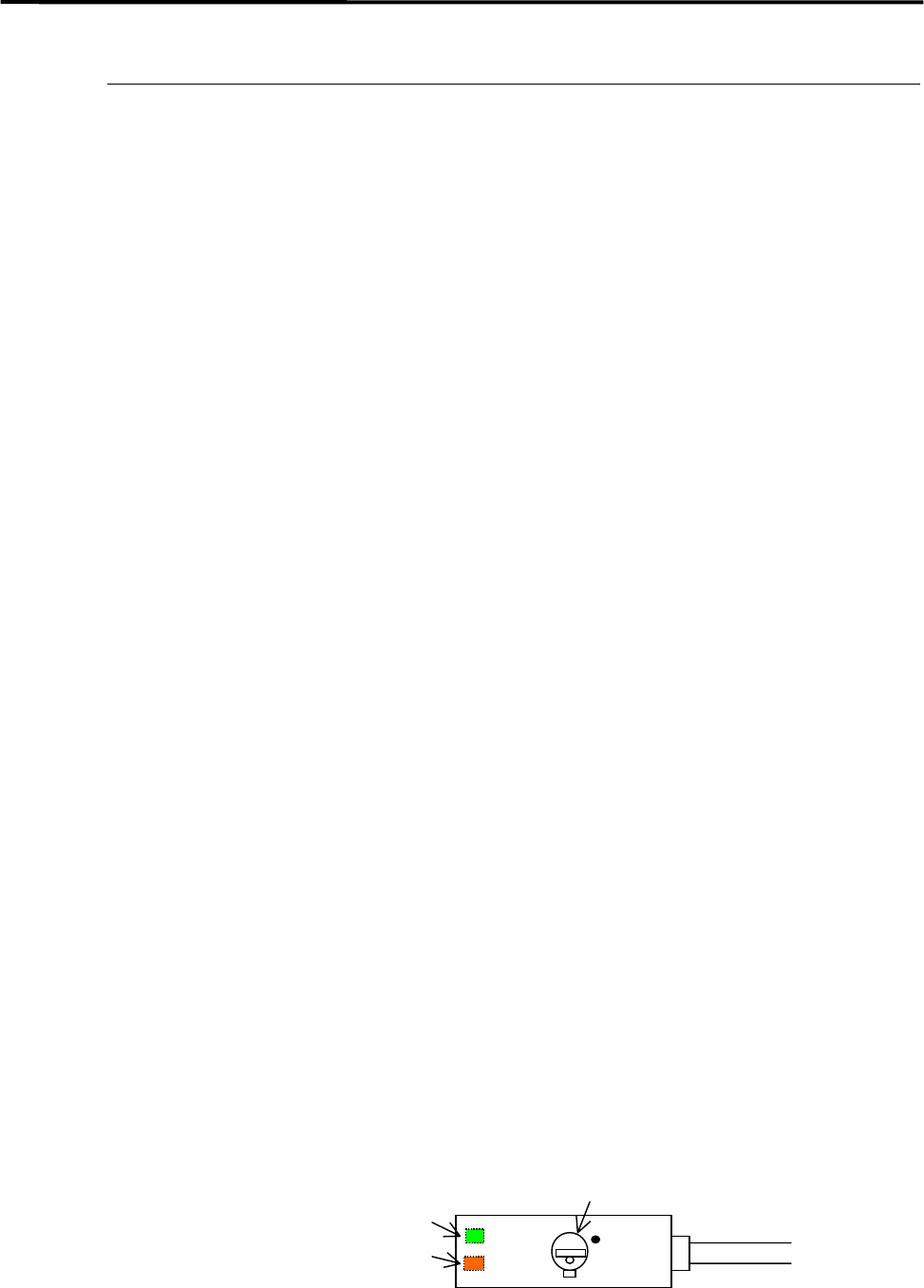

感度調整ボリューム
安定表示灯 (緑 LED)
MAX
動作表示灯 (橙 LED)
(センサの下側にあります)
４．電気部 ４-７
● LG0-M90H1-00X PHOTO SENSOR AMP.
LG0-M90H2-00X PHOTO SENSOR HEAD
① デモ基板（アイパルスデモＡ）をマシンのコンベアに、おもて面が下側になるように載せま
す。
② センサヘッドの最適角度を調整します。
(1) センサヘッドの取付ネジを少し緩めます。
(2) センサアンプのボリュームを反時計方向に回し切って感度最小にします。
ボリュームは３回転タイプで時計方向に回すと感度が上がり、反時計方向に
回すと感度が下がり、回し切るとカチカチと音がします。
(3) センサアンプのボリュームを時計方向に１回転回します。
(4) デモ基板を検出させて安定動作状態（赤と緑 LED が同時点灯）になるように
センサヘッドの角度を調整します。安定動作範囲のセンタを最適角度とし、そ
の位置で取付ネジを締めます。
③ センサアンプのボリュームを反時計方向に回し切って感度最小にします。
④ デモ基板を検出させてボリュームを徐々に時計方向に回し、赤 LED が点灯するボリュー
ム位置を(C)とします。
⑤ ボリュームを時計方向に回し切って感度最大にします。
⑥ デモ基板を取り外してセンサ上空でヘッドを前後、左右に移動させてセンサアンプの赤
LED が点灯するか確認します。赤 LED が点灯する場合はボリュームを反時計方向に回
して赤 LED が消灯する位置を(D)とします。赤 LED が点灯しない場合は時計方向に回し
切った位置を(D)とします。
⑦ 上記のボリューム位置の(C)と(D)の中間を調整位置とします。その位置で基板を検出さ
せたときに赤と緑の LED が点灯し、基板を取り外したときに両方の LED が消灯することを
確認します。

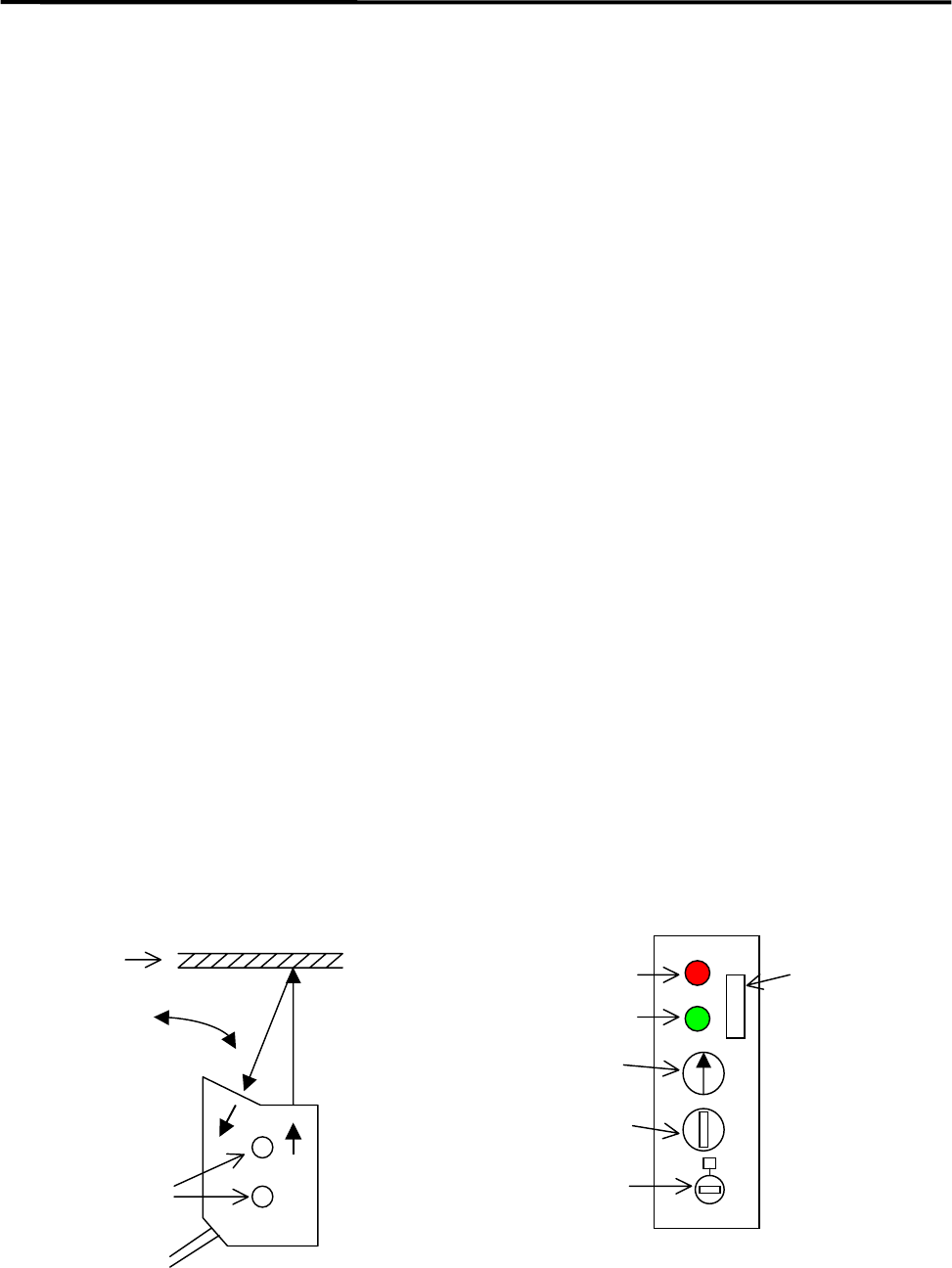

取付角度を
調整する
取付ネジ
安定動作表示灯 (緑 LED)
動作表示灯 (赤 LED)
基板
動作モード切換スイッチ
(1 で固定)
タイマ時間調整ボリューム
(調整不要)
感度調整ボリューム
(3 回転ﾀｲﾌﾟ)
アラーム切換
スイッチ
(
OFF
)
センサアンプ
センサヘッド
