３．機械部３ - ２ヘッド ■ ソレノイドバルブ【NOTE】ソレノイドバルブは分解しないでください。分解しますと、メーカの保証外となります。 Part No. P a r t N a m e メーカメーカ品番 LG0-M71A1-00X SOLENOID VALVE SMC VQD1151W -5LO-X21 ■ エアー経路マウンタの精度、装着率維持のため、エアフィルタ Assy.からノズルホルダーまでのエアー…

３．機械部３-１

３機械部

３．機械部３-２

ヘッド

■ ソレノイドバルブ

【NOTE】ソレノイドバルブは分解しないでください。分解しますと、メーカの保証外となります。

Part No.

Part Name メーカメーカ品番

LG0-M71A1-00X SOLENOID VALVE SMC VQD1151W-5LO-X21

■ エアー経路

マウンタの精度、装着率維持のため、エアフィルタ Assy.からノズルホルダーまでのエア

ー経路の清掃を定期的に実施してください。

【手順】ノズルは外した状態で、ノズル装着口またはフィルタ取付エアーチューブからエアーブロ

ウします。

● 実施時期

毎月１回程度

■ エアーフィルタ

【手順】エアーフィルタ Assy.からフィルタエレメントを取り出し、内側からエアブローします。次

いで白いエレメントが汚れていないかチェックします。汚れのひどい場合には新しいフィ

ルタエレメントと交換します。

● 実施時期

毎週１回、及びチョーキングエラー発生時

３．機械部３-３

ノズル

クリームハンダなどの異物がノズルの穴につまったり、付着したりすると、部品の吸着力

が弱くなります。また、小さな部品を画像処理で認識する際に異物の存在が障害となるこ

とがあります。これらのトラブルを起こさないように、ノズルの手入れを行います。

■ エアーブローによる洗浄

アルコールでノズル先端部(つばより下の部分)の洗浄を行い、エアーブローをしてくださ

い。毎週 1 回以上、またチョーキングエラー発生時にも同様に洗浄してください。

ノズル ID シールにアルコールが付いた場合には、速やかにふき取ってくだ

さい。F シールの清掃

■ ワイヤーによる洗浄 (1)

通常はエアーブローによる洗浄で十分ですが、汚れが固着して取れない場合には、ワイ

ヤーを使用して洗浄してください。

【手順】

ワイヤーは非常に細いので、けがをしないよう十分注意して作業してくださ

い。

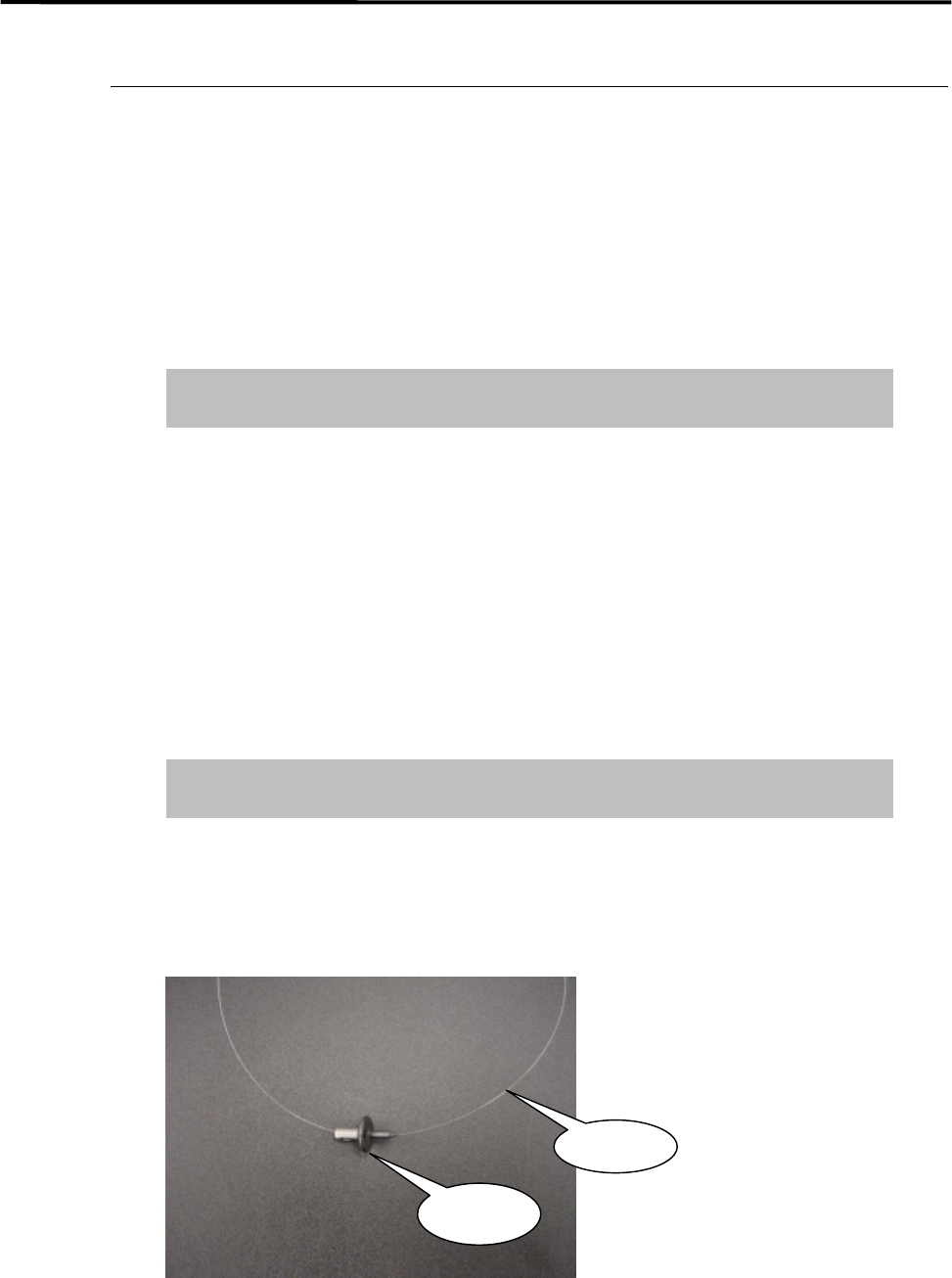

① ワイヤーを用意します。

(全長 300mm, Φ0.1mm, Part No. KV8-M8887-00X)

② ワイヤーを清掃したいノズルの穴に通します。

ワイヤー

ノズル

③ ワイヤーの両側を専用工具に固定します。(Part No. KV8-M8881-A0X)
