４．電気部 ４-３

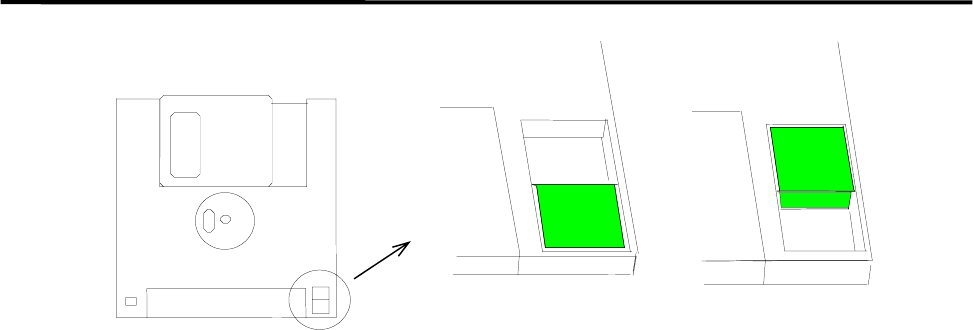

書き込み可能 書き込み不可能
フロッピーディスクドライブのクリーニング
フロッピーディスクドライブのヘッドは、書き込み、読み取りを繰返しているうちに汚れて
きます。汚れたヘッドのままで使用していますと、フロッピーディスクの磁気記録情報の
書き込み、読み取りに支障をきたすばかりでなく、フロッピーディスクの寿命も低下します。
そこでヘッドの汚れを取るために、ヘッドクリーニングをおこないます。市販のヘッドクリ
ーナを使って、月１回を目安にして、ヘッドクリーニングを行ってください。
４．電気部 ４-４
制御基板
制御基板の取扱い
マウンタの制御基板を取り扱う場合は、以下の事柄に気をつけてください。
l 濡れた手でさわらないでください。
l 金属片の付着しそうな場所では取扱わないでください。
l コントロールラック内の基板を取扱う場合は、カードエッジパターンの金メッキ部分を素手で
絶対にさわらないでください。この部分はほこり等が付着しているとマウンタが正常に動作
しませんので、アルコール等で清掃してください。
金メッキ部分
４．電気部 ４-５
フィーダ／フィーダバンクの電極部
テープフィーダとフィーダバンクの電極部分がよごれた場合には下記の方法でクリーニン
グしてください。
【手順】 乾いた綿棒または不織布などで、ほこりを軽くふき取る程度にクリーニングしてください。
この時、ピンの曲がりもチェックしてください。曲がりの大きいものがあった場合には弊社
に修理を依頼してください。そのまま使用すると、フィーダバンクの接触面を傷つけること
があります。
シンナー、ベンジン、アセトンなどの有機溶剤および、アルコール、水性洗
剤などは使用しないでください。またナイフ、ドライバーなど鋭利な物や紙
やすりなどで、接触面を傷つけないように注意してください。
【NOTE】 しつこい汚れなどがついてしまった場合には、無理に取ろうとせずに弊社に相談してくだ
さい。
綿棒
フィーダ接触ピン フィーダバンク接触面
綿棒
