4-25 (2) 抬起抑制器，如下图所示进行测量。 Fig.D30 (3) 测量位置请参照以下内容。 • G*-0808* 测量位置 Fig.D31 • G*-12160 以上 Fig.D32 051 1-001 3.2测量方法 用手下压送料器 在 GT-08080 的测量示例 测量识别标记的旁边 详细图 通道 2 侧 测量位置 通道 1 侧 测量位置
4-24

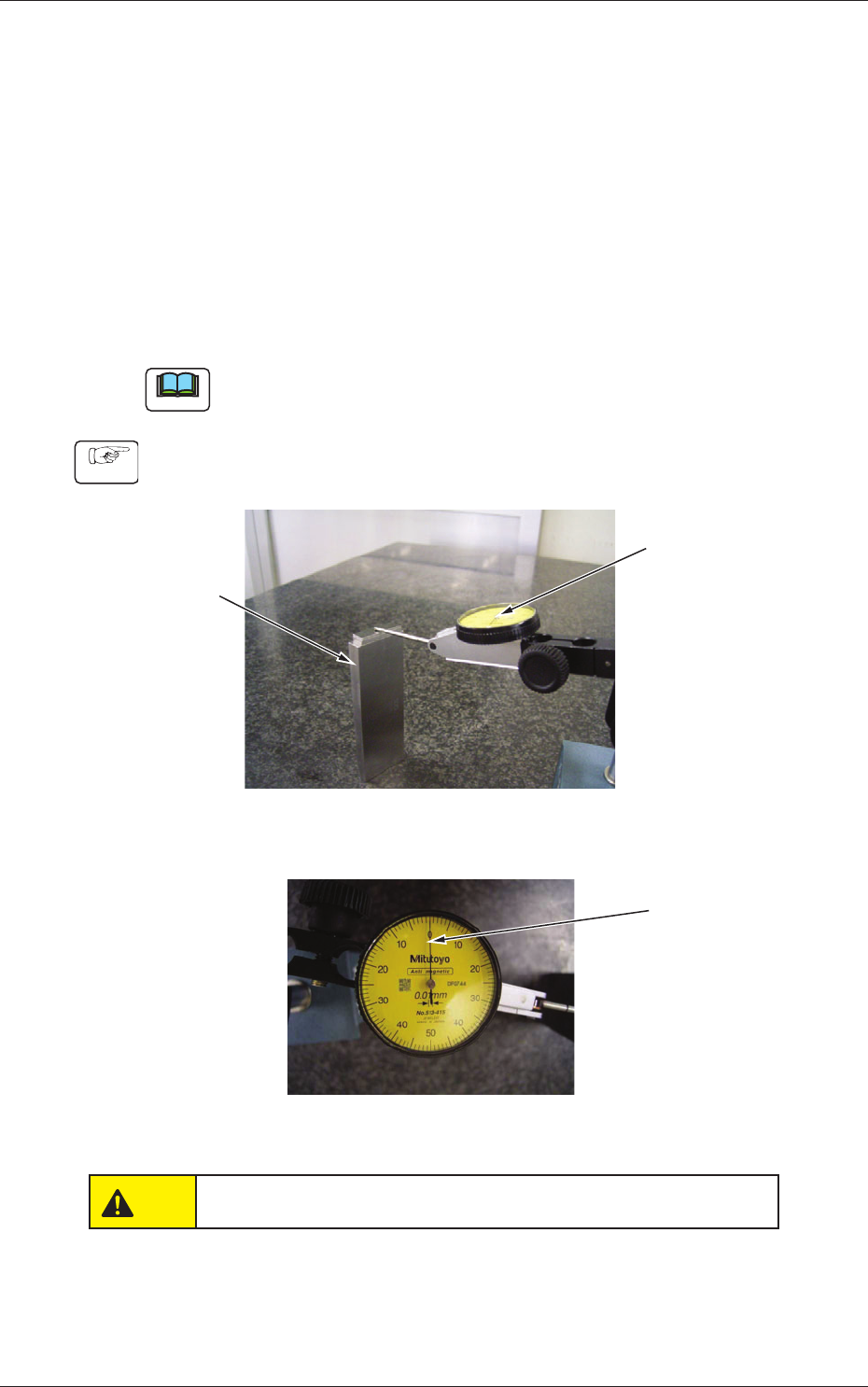

3. 吸取位置高度的测量方法
3.1 关于使用的测量器具
•
块规 104.00mm( 也可以是重叠后 104.00)
•
杠杆式刻度表 0.01mm
•
支架 ( 用于杠杆式刻度表 )
•
标准平台尺寸 :300mm×300mm 以上
3.2 测量方法
Note
请在标准平台上测量。
Procedure
(1)用 104.00 的块规对准杠杆式刻度表的零。
Fig.D29
注意
杠杆式刻度表的顶端尖锐，使用时请注意避免刺伤手等。
3.吸取位置高度的测量方法
0511-001
块规
104.0mm
杠杆式刻度表
在标准平台上的测量状态
将刻度对准零
4-25

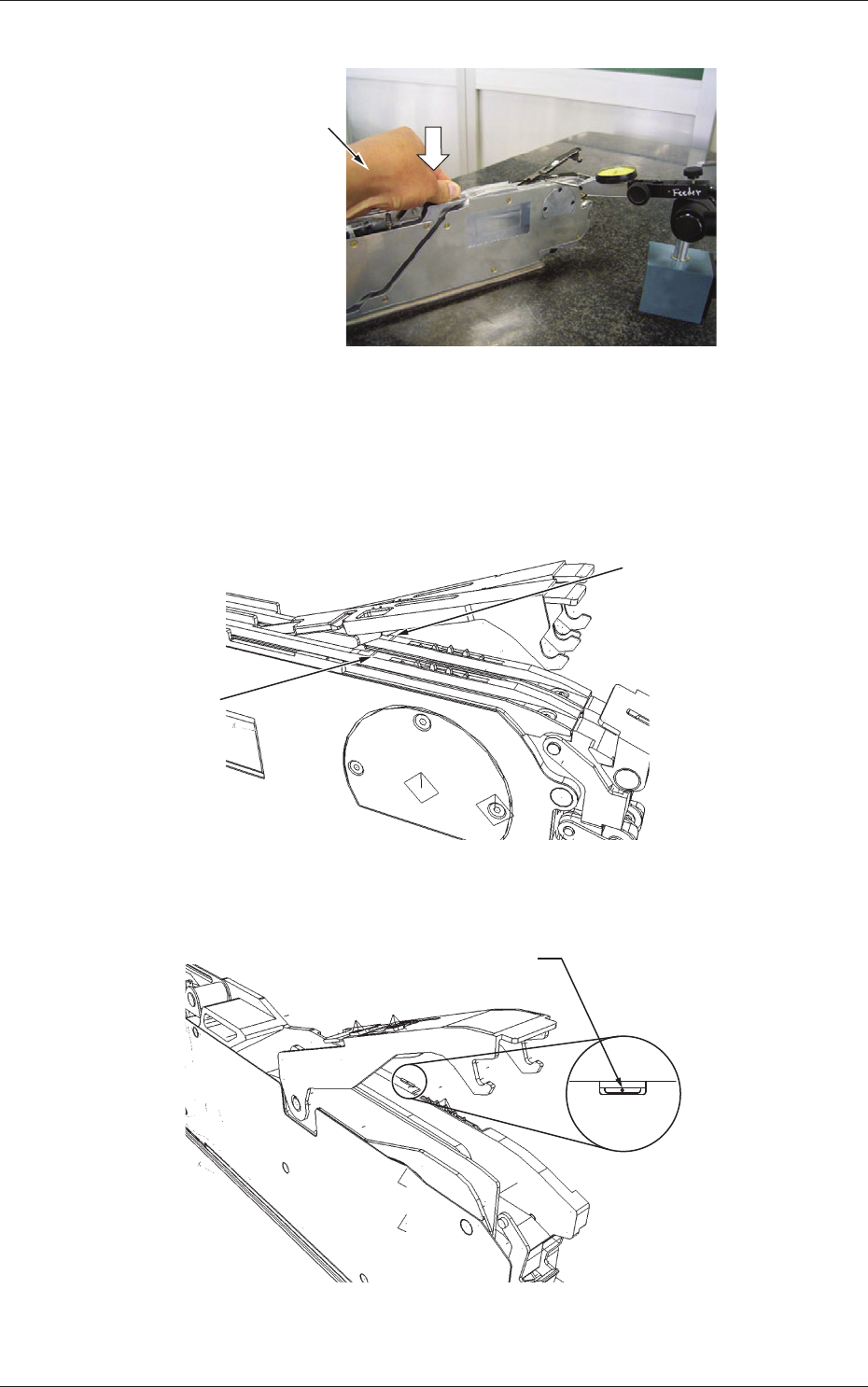

(2)抬起抑制器，如下图所示进行测量。
Fig.D30
(3)测量位置请参照以下内容。
•
G*-0808* 测量位置
Fig.D31
•
G*-12160 以上
Fig.D32
0511-001
3.2测量方法
用手下压送料器
在 GT-08080 的测量示例
测量识别标记的旁边
详细图
通道 2 侧
测量位置
通道 1 侧
测量位置
4-26

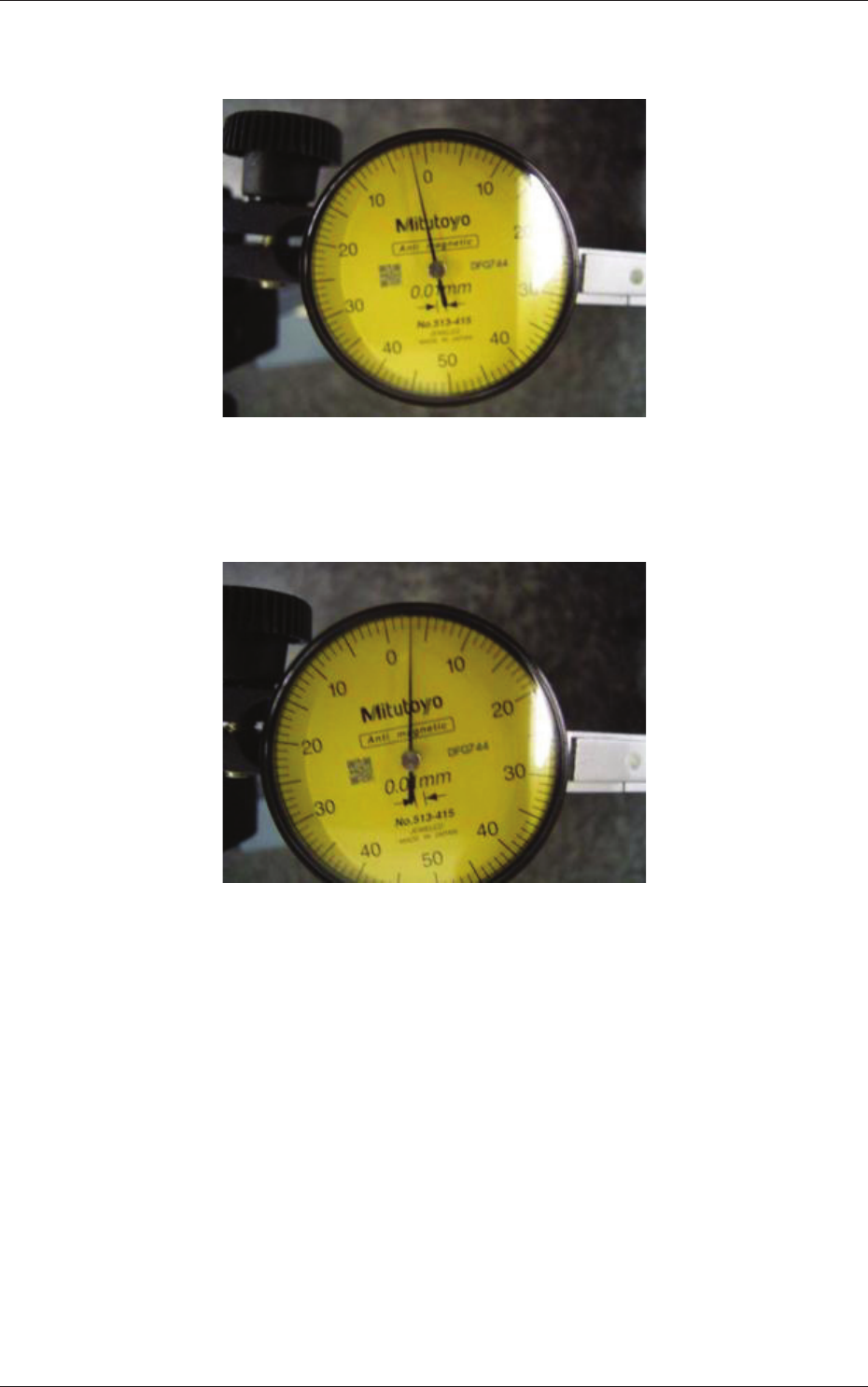

(4)读出杠杆式刻度表的存储。
例 1:刻度表的刻度如下图所示为 -0.02mm 时，输入补正值 20
Fig.D33
例 2:杠杆式刻度表的刻度如下图所示为 +0.03mm 时，输入补正值
-30。
Fig.D34
3.2测量方法
0511-001
