4-27 4. 送料器测量用程序的初期设定值 ○ : 可用送料器调整治具测量。 △ : 可以将用高度规测量的数据输入到送料器调整治具里。 × : 不能测量。 TableD7 051 1-001 4.送料器测量用程序的初期设定值

100%1 / 119
4-26
(4)读出杠杆式刻度表的存储。
例 1:刻度表的刻度如下图所示为 -0.02mm 时，输入补正值 20
Fig.D33
例 2:杠杆式刻度表的刻度如下图所示为 +0.03mm 时，输入补正值
-30。
Fig.D34
3.2测量方法
0511-001
4-27
4. 送料器测量用程序的初期设定值
○ :可用送料器调整治具测量。
△ :可以将用高度规测量的数据输入到送料器调整治具里。
× :不能测量。

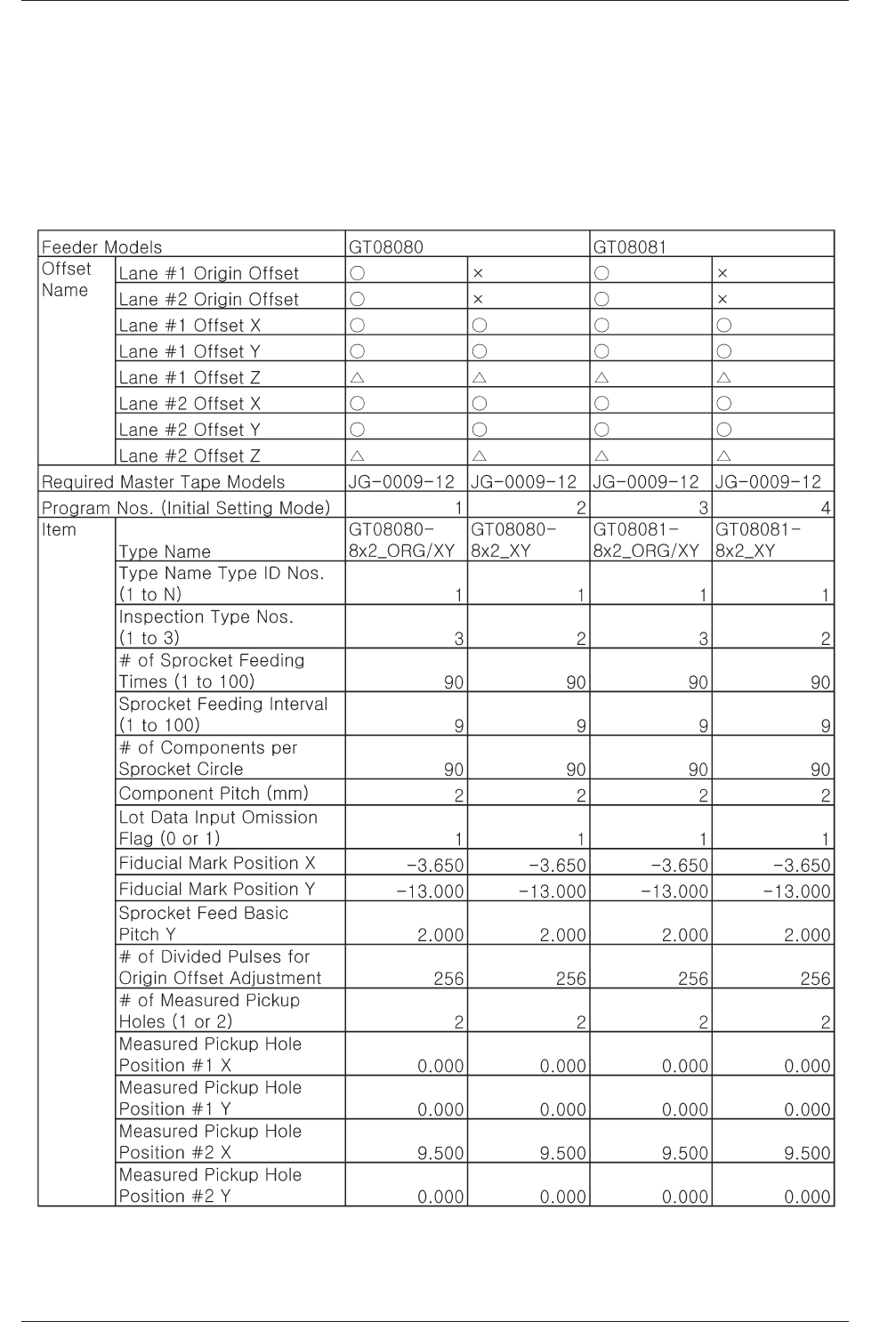

TableD7
0511-001
4.送料器测量用程序的初期设定值
4-28
○ :可用送料器调整治具测量。
△ :可以将用高度规测量的数据输入到送料器调整治具里。
× :不能测量。

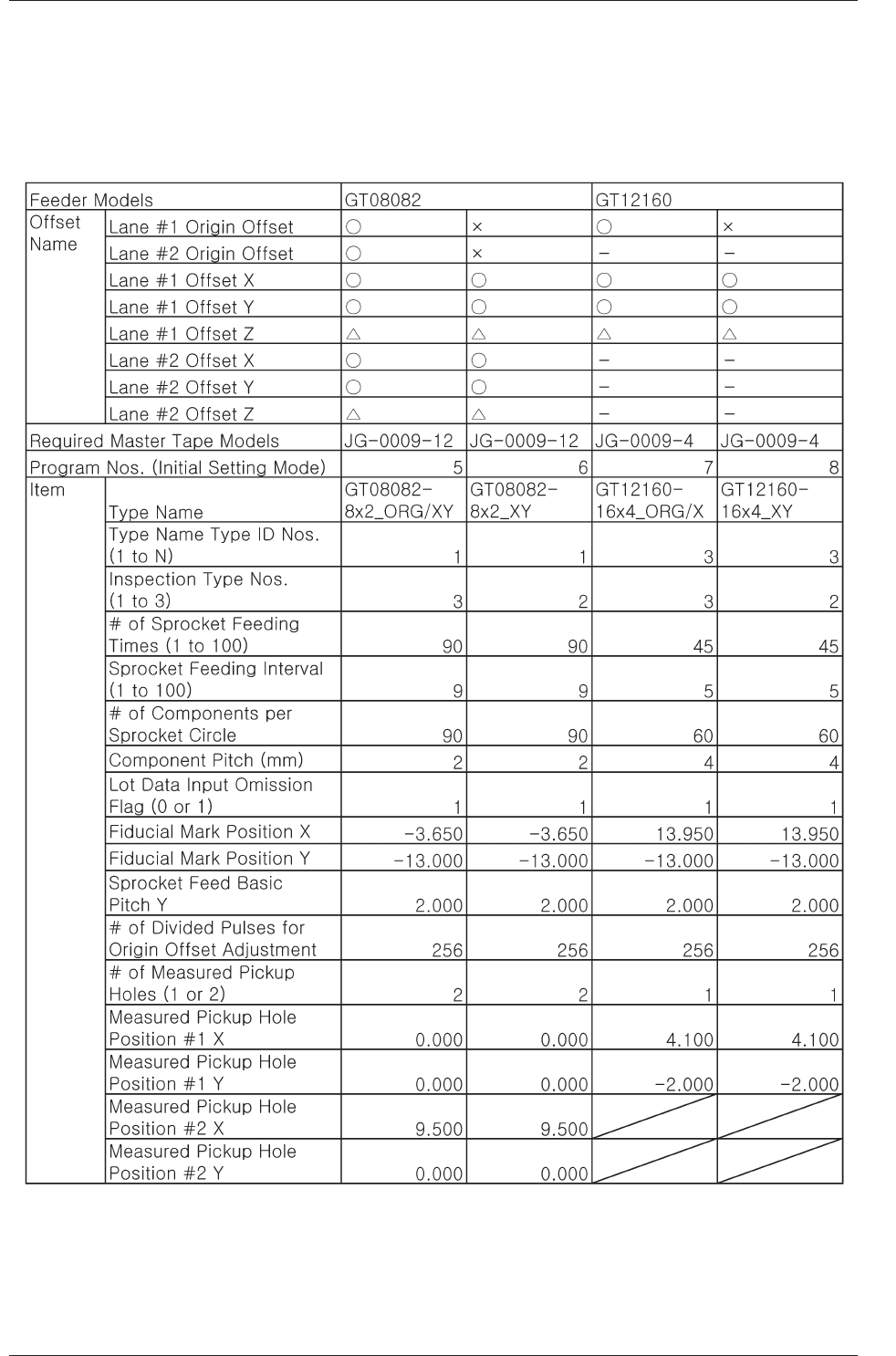

TableD8
4.送料器测量用程序的初期设定值
0511-001
