1. 主要错误的故障处理
0511-001
1. 主要错误的故障处理
(1) RS 通信初始错误
错误信息 : 在通信的初始化中发生了错误。
重新启动后仍发生相同错误时，请确认主板。
原因 : 1. 条形码阅读器等序列通信机器未被连接。
2. Port Nos.( 端口号 ) 变更了。
( 好像是将 USB 端口移动到其他地方时发生。)
处理方法 : 1. 请连接机器。
2. 请用 OS 设备管理器确认 COM 端口， 将条形码阅
读器设定为 COM 3。

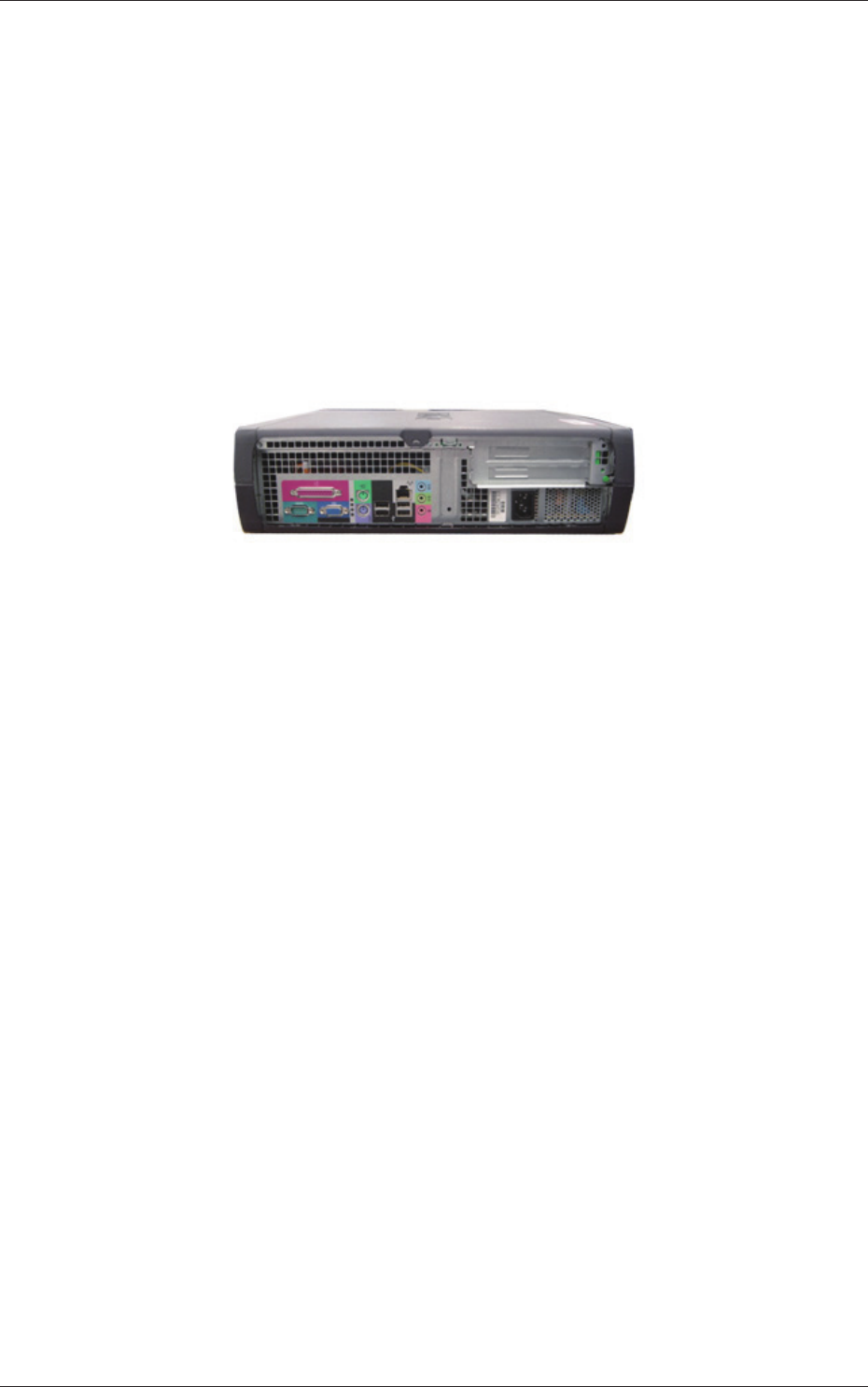

Fig.E1
连接到上述 USB 端口的最下边。
(2) DIO 板初始错误
错误信息 : DIO 板初期设定时的错误。
重新启动后仍发生相同错误时，请确认主板。
原因 : 1. DIO 机器未被连接。
处理方法 : 1. 请连接检查机、个人计算机。
(3) 送料器的动作指令超时
错误信息 : 对于送料器的传送送指令无应答。
请确认连接电缆。
原因 : 1. 不能连接送料器。
2. DIO 机器有异常。
处理方法 : 1. 请确认送料器是否接通电源。
2. 请连接检查机、个人计算机。
5-2
1. 主要错误的故障处理
0511-001
(4) 送料器的夹板解除错误
错误信息 : 在测量中，夹板被解除。
请解除错误后，确认夹板，再次进行测量。
原因 : 检查中送料器夹板被解除。
处理方法 : 请确认夹板，再次进行测量。
显示相同错误时请确认夹板下的开关，进行调整。
(5) 送料器电源异常错误
错误信息 : 测量中送料器的电源被切断。
请解除错误后，确认送料器的连接，再次进行测量。
原因 : 检查中送料器的电源被切断。
处理方法 : 请确认送料器的安装，再次进行测量。
5-30511-001
2. 其他
2. 其他
•
连接器形状
D-Sub 15 针接口
•
信号内容、销编号
Table E1
销
编号
输入输出 信号内容 备注
1 POW 输出 +24V-1 通过继电器的 +24V
2 POW 输出 +24V-1 通过继电器的 +24V
3 POW GND-1 通过继电器的 GND
4 POW GND-1 通过继电器的 GND
5 POW 输出 +24V 夹板开关
6 输入 送料器夹板开关 短路时夹住
7 输出 送料器传送信号通道 1 短路时 ON
8 输出 送料器传送信号通道 2 短路时 ON
9 输入 送料器动作完毕信号 短路时动作完毕
10 输入 送料器连接确认信号 1 短路时连接中
11 输入 送料器连接确认信号 2 短路时连接中
12 ― 预备
13 RS-TXD RS232C 通信 TXD RS232C 通信
14 RS-RXD RS232C 通信 RXD RS232C 通信
15 RS-GND RS232C 通信 GXD RS232C 通信
Note
输入输出是从控制部看到的信号方向。
