1.2 测微计的安装
0511-001
1.2 测微计的安装
注意
•
安装测微计时，请避免碰撞人或物等施加强烈冲击。
以免损坏测微计、破坏送料器元件吸取位置调整的精度。
•
请拧紧至测微计可以流畅地进行动作的位置。
过度拧紧将损坏测微计。
Fig.B5 测微计的安装
(1) 在测定治具上安装测微计。
(2) 用螺丝钉拧紧。
(3) 在测微计安装连接电缆。
(4) 用手指按住连接电缆的端部拧紧螺丝钉，使连接电缆和测微计之
间不留空隙。
Note
测微计安装结束后，请进行动作确认。
测微计的安装 测微计电缆的安装
Procedure
2-50511-001
1.2 测微计的安装
1.2.1 测微计电池的更换
Procedure
(1) 取用硬币对准电池盖的凹槽，按下图 A 方向 ( 逆时针方向 ) 转动，
卸下电池盖。
(2) 取出旧电池。
(3) 放进新电池，按下图 B 方向 ( 顺时针方向 ) 转动，安装电池盖。
Notice
(a) 重新装入电池，会删除基准位置。
(b) 电池请务必使用 SR44( 纽扣型酸化银电池 )。
(c) 出现错误显示或不能计算等异常显示时，请卸下电池再次装入。
Fig.B6 测微计的背侧
AA
BB
电池盖
2-6
2. 程序的启动和结束
2.1 程序的启动
Procedure
(1) 将电器设备箱的电源转到“ON”侧，启动个人计算机，程序便自
动启动，显示“Initial Master Setting( 初始 )”界面。
Note
送料器调整治具的名称和界面中的名称有所不同。

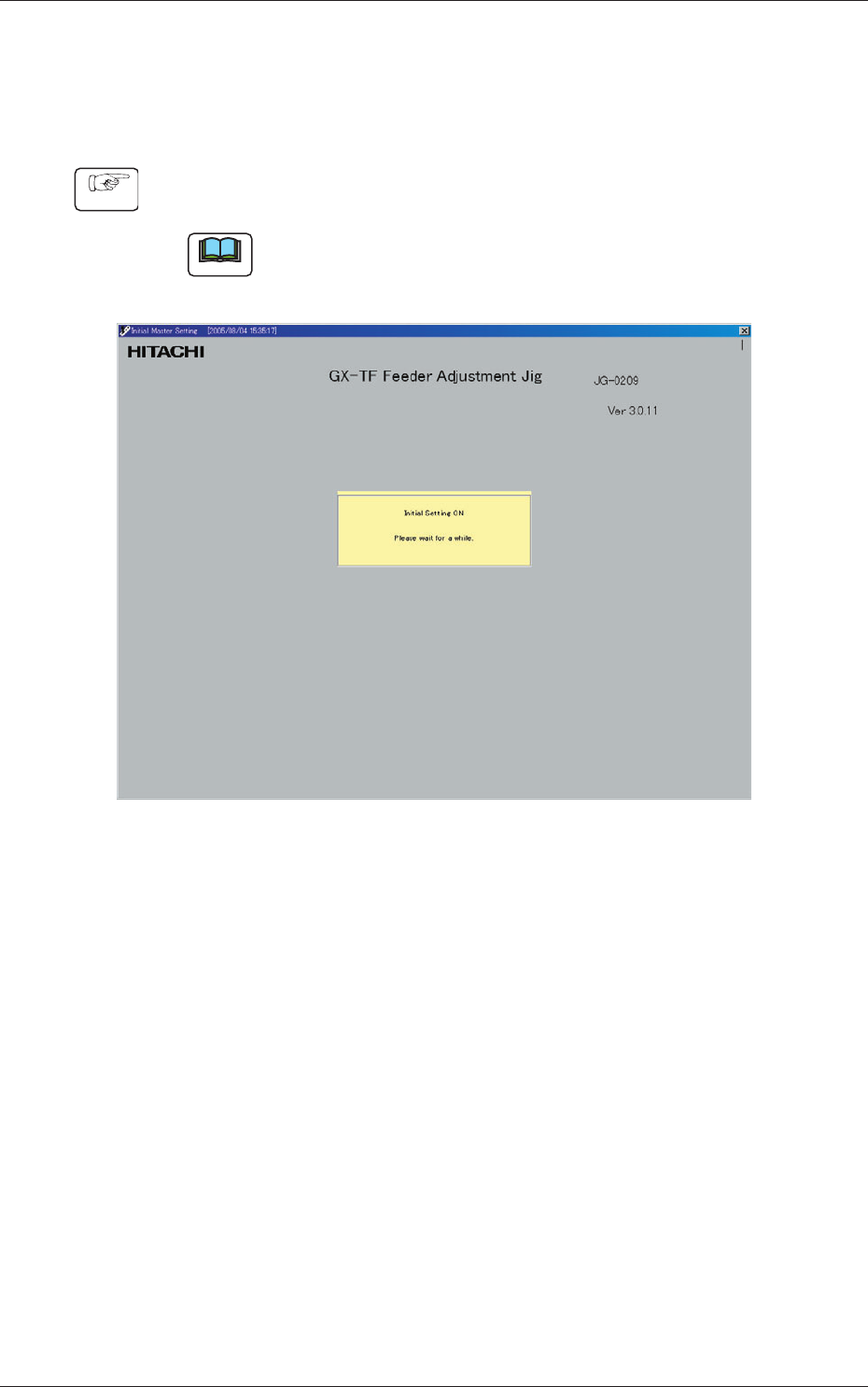

Fig.B7 “Initial Master Setting”界面
2. 程序的启动和结束
0511-001
