3 - 12 • 2 : Inspection of Fiducial Mark Position Adjustment ( 识别标记位置调整检查 ) 进行为补正距离识别标记位置的吸取孔偏离的检查。 检查吸取标记前实行根据识别标记图像处理的确认，存储该设 计值的偏离量。 吸取孔的检查在补正了识别标记偏离量的位置上进行。 根据 X 轴、Y 轴图像处理的测量结果成为识别标记偏离量的补正 结果。 显示该结果，作为最终结果在每个通道显示最大值、…

100%1 / 119
3-11
Fiduciall Mark Positions( 识别标记位置 )XY
从标准基准位置 1 开始的位置指定识别标记检查位置。
Sprocket Feed Basic Pitch( 链轮齿传送基本间距 )Y
指定传送一次链轮齿时数据的传送尺寸。
( 下一项脉冲分割数传送时的链轮齿传送动作距离 )
用 0.001 至 8.000 的数值设定。
# of Divided Pulses for Origin Offset Adjustment
( 原点补正值调整脉冲分割数 )
在此也指定原点补正值的输入范围。
用该设定值和传送基本间距的设定值算出来自误差的补正值调整值。
用 1 至 16384 的数值设定。
# of Measered Pickup Holes( 吸取孔测量孔数 ) (1-2)
指定吸取孔的列 ( 通道 ) 数。
用 1 至 2 的数值设定。
Measered Pickup Hole Position( 吸取孔测量位置 )#1 XY
•
Measered Pickup Hole Position #2 XY
从标准基准位置 1 开始的位置指定吸取孔检查位置。
前一项列数为 1 时，不能指定吸取孔位置 2。
(2) 类型数据详细
Type Name Type ID Nos.( 类型分类种类编号 )
在类型列表界面，进行类型显示限制时的显示识别编号。
限制识别编号的分类区分在关系数据的外部文件指定，开始实行
程序时读取该文件内容，登录到类型列表界面的限制列表框。
Inspection Type Nos.( 检查种类编号 )
指定表示精度检查内容 ( 方法 ) 的编号。
•
1 : Inspecion of Lane Origin Offset Adjustment( 通道原点
补正值调整检查 )
检查距离目标吸取孔设计值位置的原点补正值位置。
测定值只限于 Y 轴方向。
初期吸取孔不在图像处理区域内时，将系统设定数据中指定的
[Camera Correction Pitch( 摄像机补正移动间距 )] 位置向 Y
方向偏离，移动检查位置到能够进行图像处理的位置。
总之根据最大值、最小值的中央值 CENTER 值，算出进行调整的
补正值。
4. “Type Setting( 类型设定 )”界面
0511-001
3-12
•
2 : Inspection of Fiducial Mark Position Adjustment
( 识别标记位置调整检查 )
进行为补正距离识别标记位置的吸取孔偏离的检查。
检查吸取标记前实行根据识别标记图像处理的确认，存储该设
计值的偏离量。
吸取孔的检查在补正了识别标记偏离量的位置上进行。
根据 X 轴、Y 轴图像处理的测量结果成为识别标记偏离量的补正
结果。
显示该结果，作为最终结果在每个通道显示最大值、最小值、
值域以及中央值。
以在此显示的各列中央值为基准，设定送料器的调整值。
•
3 : Simultaneous Inspections 1 and 2(1、2 的同时复合动作 )
用一次检查实行通道原点补正值调整和识别标记位置调整检查
的复合处理。
根据距离设计值的吸取孔偏离算出 Y 轴原点补正值，检查距离识
别标记的 XY 轴的偏离量后，再次计算并显示。
检查中显示的各数值是从移动到第一吸取孔位置开始的图像处
理结果。
结束指定吸取孔全数的检查后，计算原点补正值和根据该补正结
果算出距离识别标记的偏离量并再次显示。
判定结果以再次计算后的该值为基准进行。
(3) Type Change( 类型变更 )
类型变更方法大致上分为 Automatic Type Change( 自动变更类型 )
和 Manual Type Change( 手动变更类型 )。
Automatic Type Change( 自动变更类型 )
读取类型以及序列号，变更对应的类型。
类型检索查找是否存在使用类型数据的类型名进行了读取的类型。
Note
已设定类型数据和进行读取的类型相同时不进行类型检索。
不能进行自动检索时，请新建类型。
4. “Type Setting( 类型设定 )”界面
0511-001
3-13
Manual Type Change( 手动类型变更 )
•
Type Listup( 类型列表 ) 界面指定
在显示“Type Setting( 类型设定 )”界面的状态下，按
[Setting( 设定 )] 按钮。
切换到“Type Listup( 类型设定列表 )”界面。
用 [Page Selection( 切换显示页 )] 按钮、[Cursor
Movement( 移动光标 )] 按钮移动次级游标，对准目的类型的编号。
Note
即使单击滚动条及直接列表相应栏的编号、类型名的部分，也
能移动次级游标。
按 [Type Change( 类型变更 )] 按钮。
导入对应次级游标指定编号的类型数据并显示。

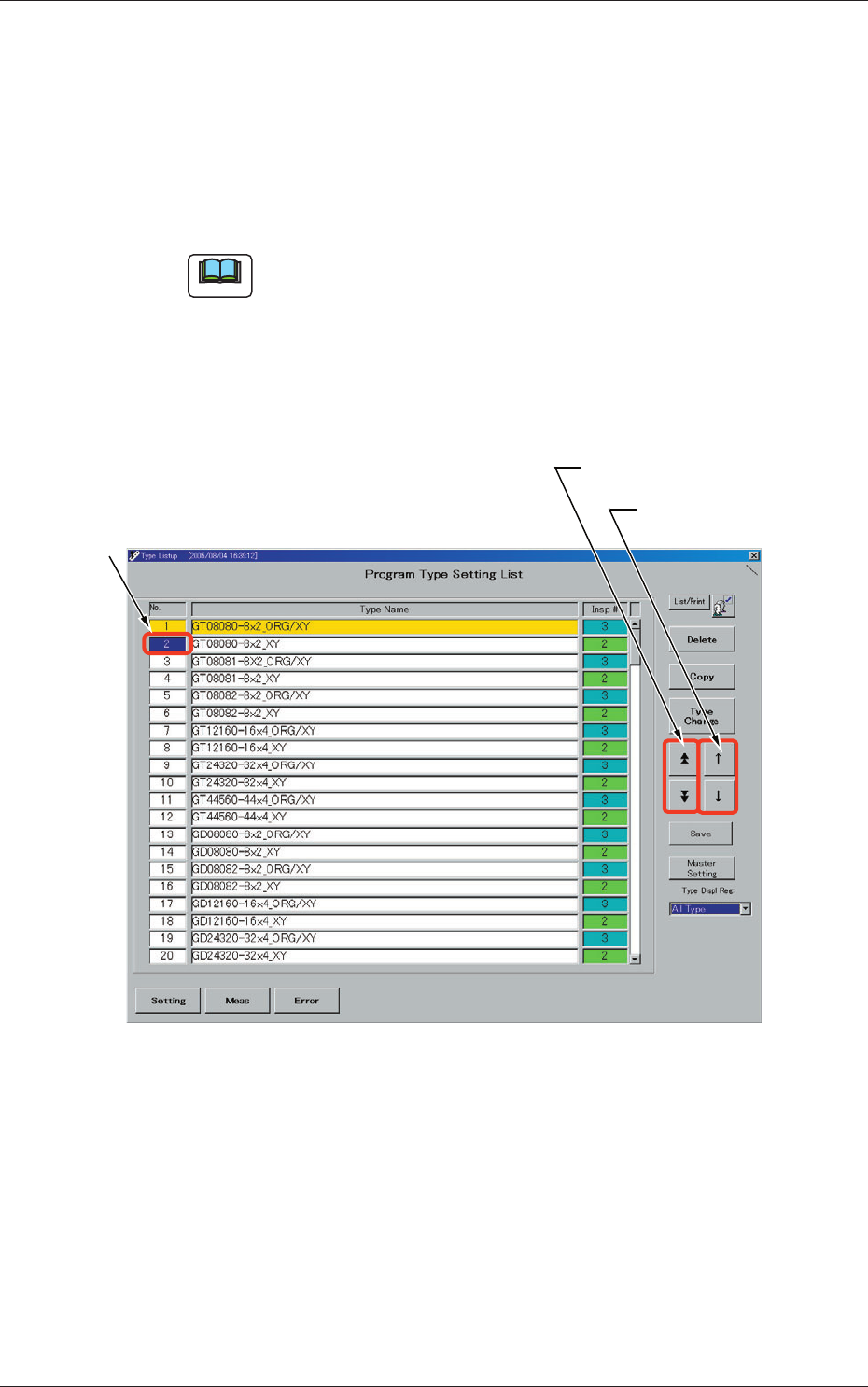

Fig.C13 “Type Listup”界面
4. “Type Setting( 类型设定 )”界面
0511-001
次级游标
[ 切换显示页 ] 按钮
[ 移动光标 ] 按钮
