3 - 25 6.2.4 Polar Chart for Plane Errors( 平面误差极图表 ) 用二维图表按检查顺序对 XY 检查值进行连线。 黄线 : 检查值 黄色虚线 : X 轴 蓝色虚线 : Y 轴 白色实线 : 中央值 X 轴和 Y 轴的交叉点为 (0,0)。 按左侧为通道 1、右侧为通道 2 的顺序显示。 Fig.C25 6.2 Chart( 图表 ) 051 1 - 001
3-24
6.2.3 Polar Chart for Errors( 各误差极图表 )
显示链轮齿角度位置的检查结果曲线图。
黄线 : X 值
浅蓝线 : Y 值
黄色虚线 : X 0 值
浅蓝色虚线 : Y 0 值
白色实线 : 中央值
按左侧为通道 1、右侧为通道 2 的顺序显示。
Fig.C24
6.2 Chart( 图表 )
0511-001
3-25
6.2.4 Polar Chart for Plane Errors( 平面误差极图表 )

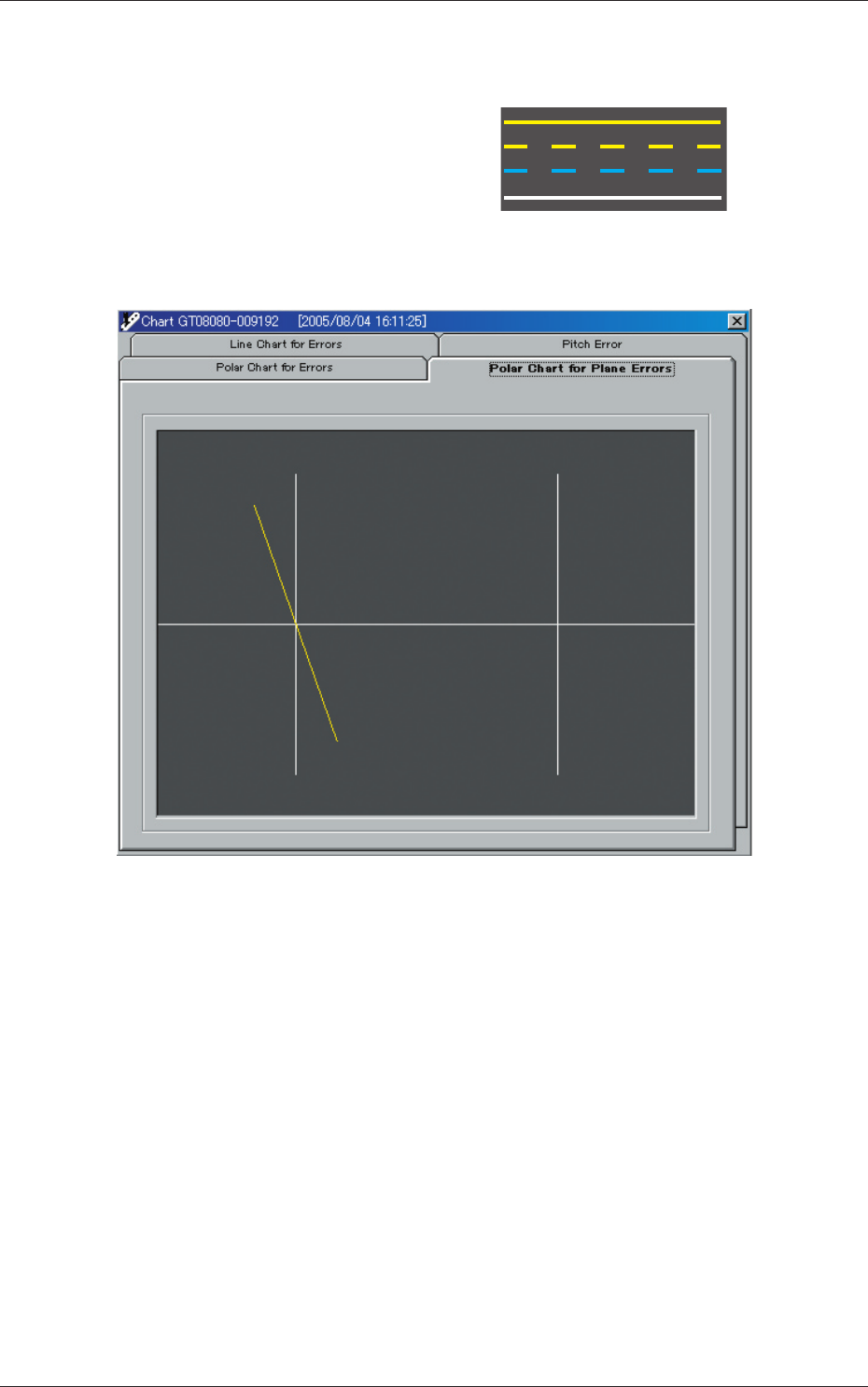

用二维图表按检查顺序对 XY 检查值进行连线。
黄线 : 检查值
黄色虚线 : X 轴
蓝色虚线 : Y 轴
白色实线 : 中央值
X 轴和 Y 轴的交叉点为 (0,0)。
按左侧为通道 1、右侧为通道 2 的顺序显示。
Fig.C25
6.2 Chart( 图表 )
0511-001
3-26
7.“Errors( 错误 )”界面
在机构部及程序上发生异常时，显示该内容并取得对策。
按各界面的 [Error] 按钮，可以显示该界面。
通常时 ( 无异常 )
发生异常时
7.1 “Error Summary( 错误摘要 )”界面
显示发生异常的部位。

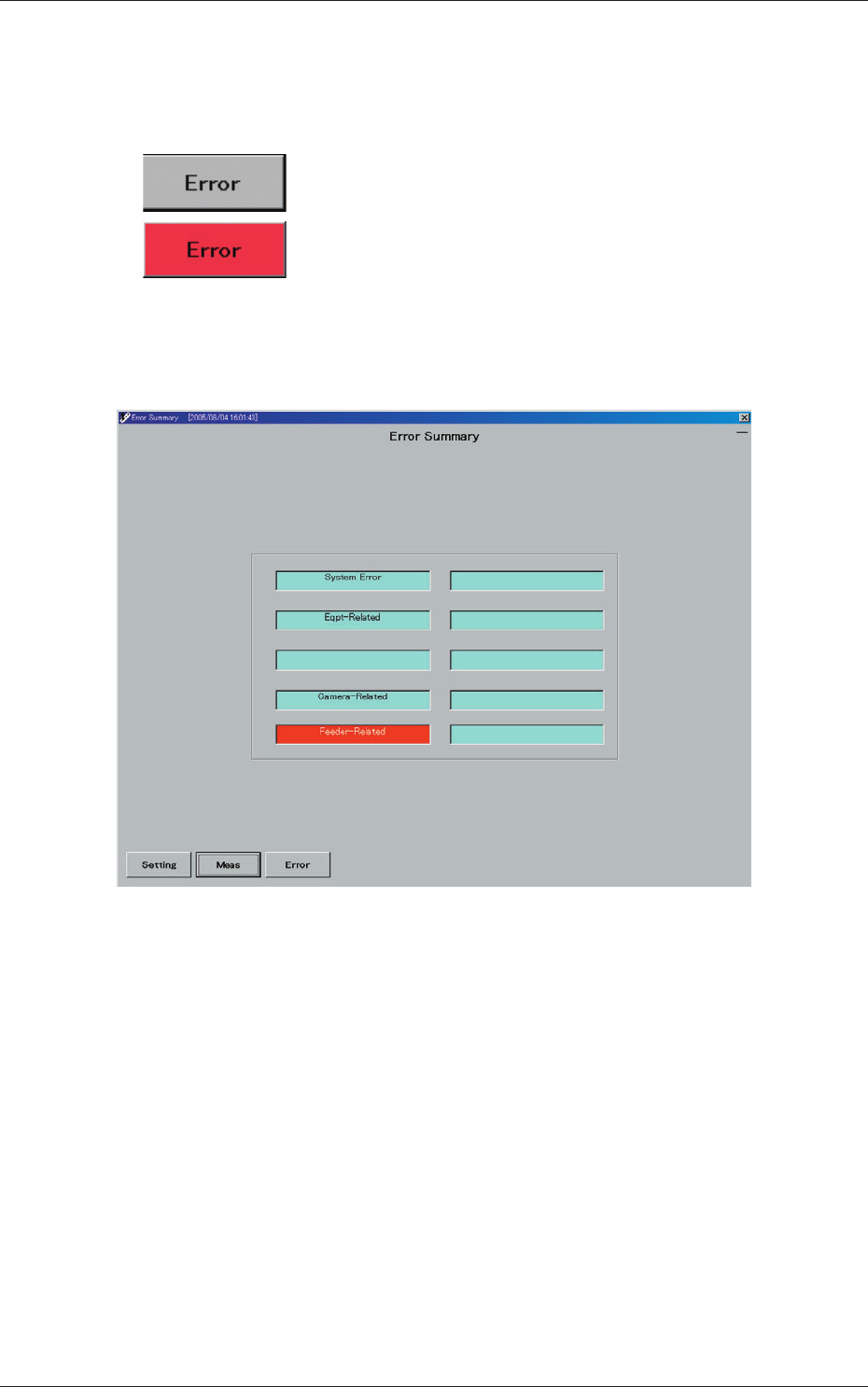

Fig.C26 “Error Summary”界面
•
系统异常
在个人计算机处理及周边设备处理中发生异常时亮灯。
•
Eqpt-Related( 主机装备关联 )
发生有关主机整体机构部异常时亮灯。
•
Camera-Related( 摄像机关联 )
•
Feeder-Related( 送料器关联 )
在此界面，再次按 [Error] 按钮或摘要显示部，显示“Errors”界面。
7. “Errors( 错误 )”界面
