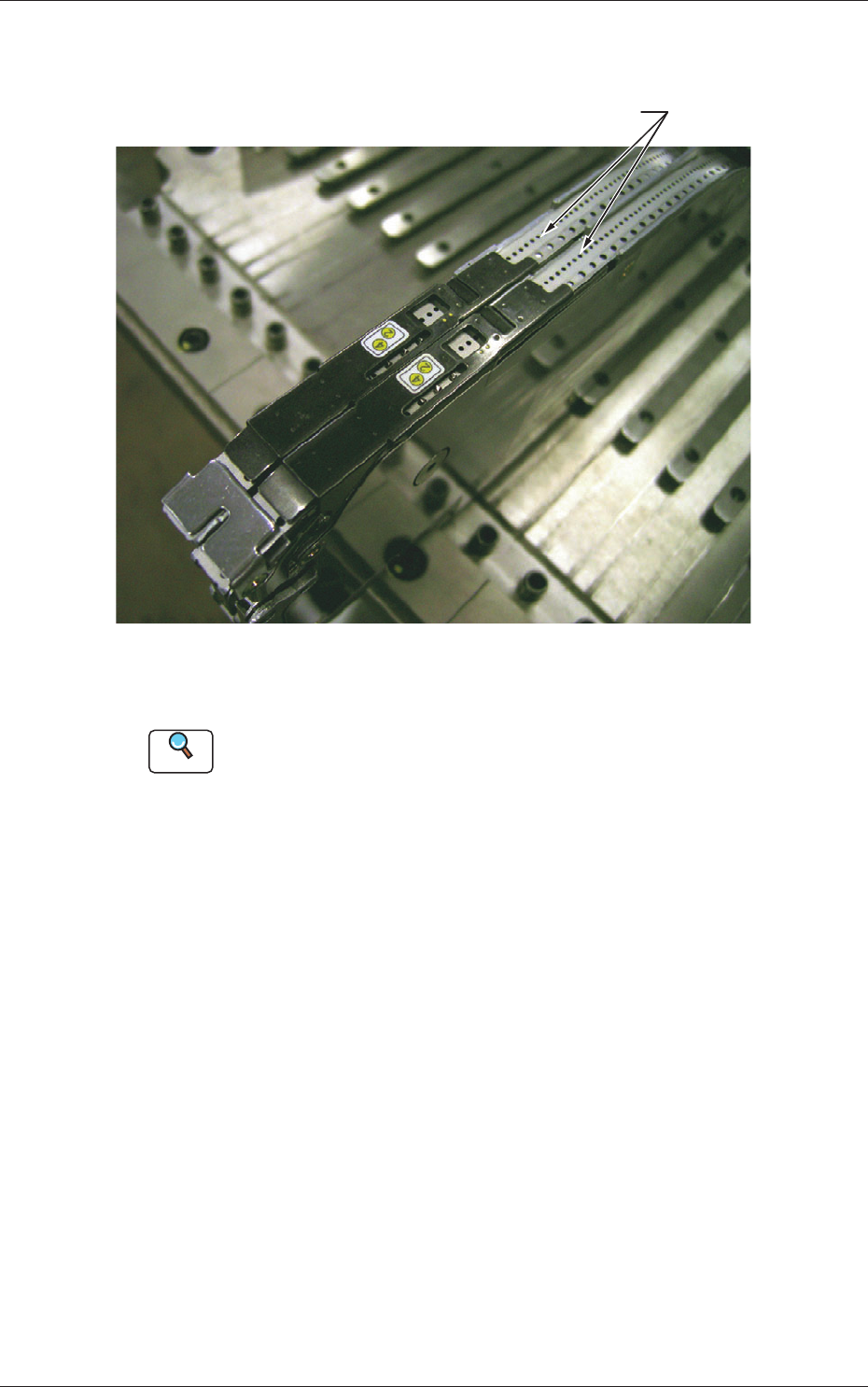

(5)在带式送料器上安装标准料带,将其安装到治具的调整台。
此时,请不要动铰接夹。
Fig.D11标准料带的安装 (8mm 宽带式送料器时 )
Reference
关于标准料带的安装,请参照“第四节2.1标准料带的安装以及拆
卸方法”
0511-001
2.送料器的测量
标准料带
4-11
警告
心脏起博器安装者请不要使用带式送料器。
带式送料器使用永久磁铁,因此心脏起博器有可能会受到磁
性的影响而导致重大事故。
注意
若掉落带式送料器,就有可能砸伤脚部或损坏送料器。
请一台一台使用,注意不要使其掉落。
在调整台安装带式送料器时,请注意不要被送料器顶端和
调整台、连接器夹住手指。
标准料带是用薄金属制作而成,因此有可能切伤手等。
请注意使用。
注意
请确认带式送料器的顶端钩是否确实被挂住或抑制器是否
浮。
630 128 0127
00-0115-
GT□□□□□-○○○○○○
DC24V
MADE IN JAPAN
Hitachi High-Tech
Instruments Co.,Ltd

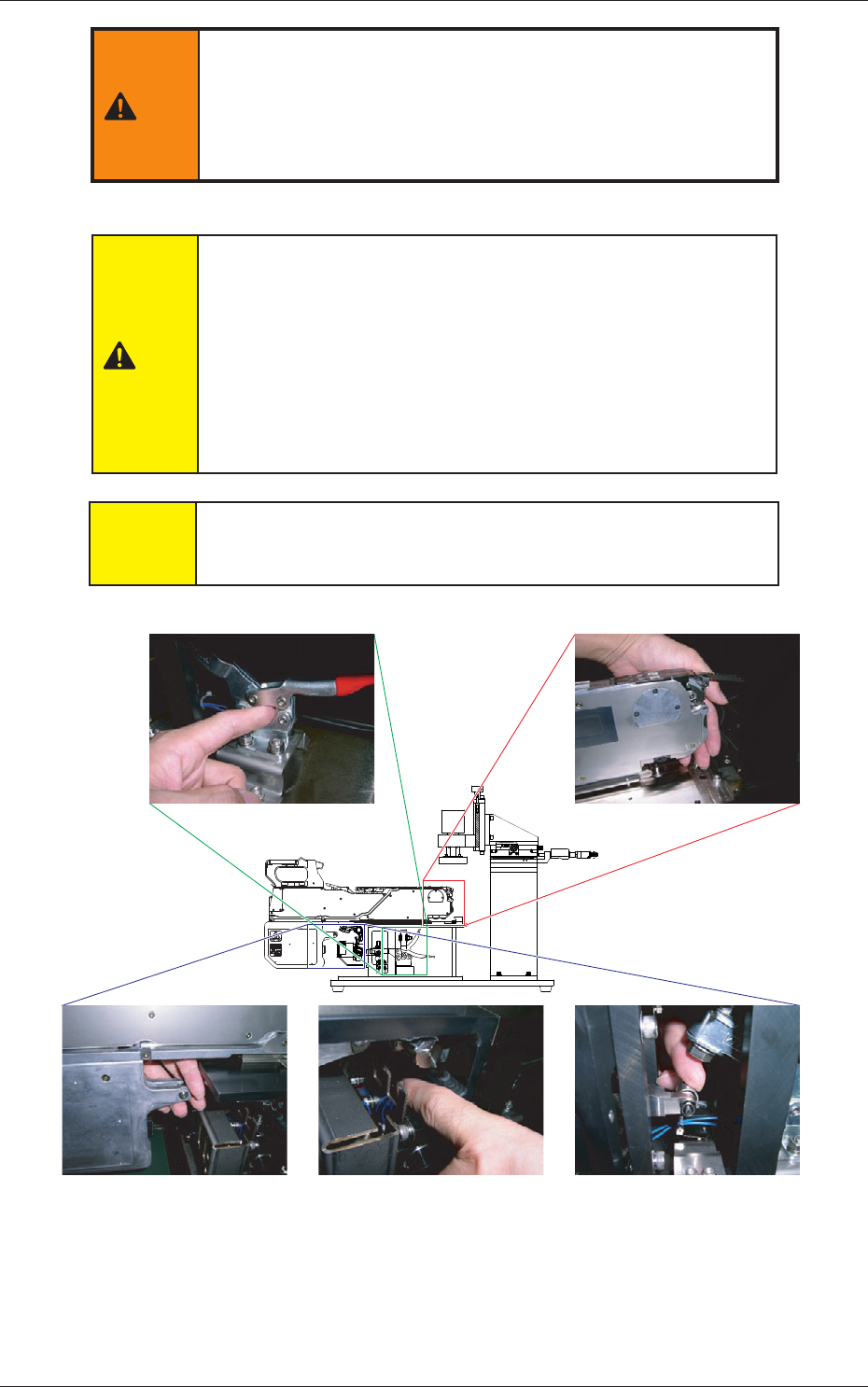

Fig.D12
0511-001
2.送料器的测量
铰接夹
送料器顶端和调整台之间
送料器固定部
4-12

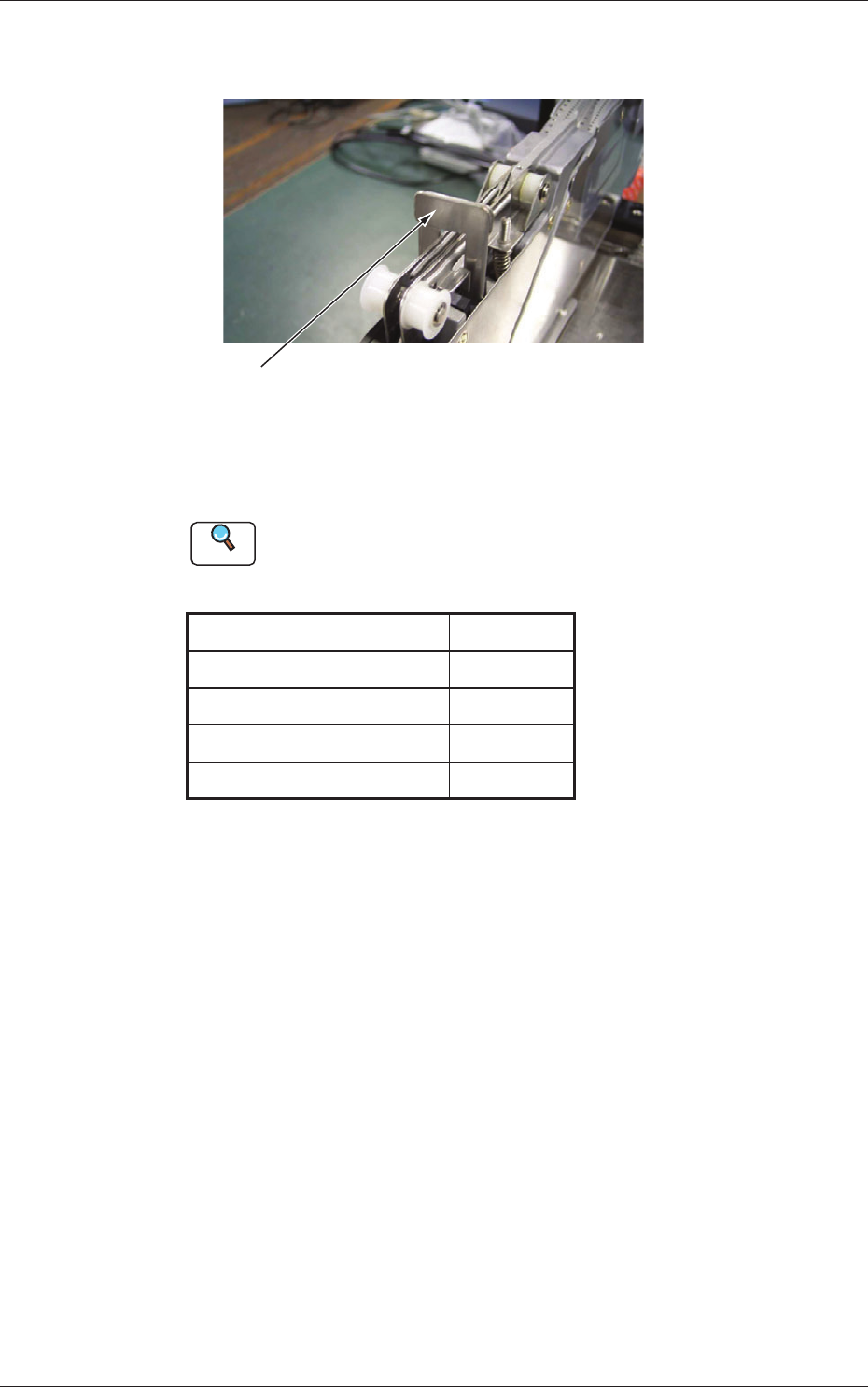

(6)在封口盖带松弛检出光传感器部放入附属的遮光治具,使光传感
器处于遮光状态。
Fig.D13
(7)测量时,请将送料器的传送间距设定如下。
Reference
设定方法请参照“GXH 系列带式送料器使用说明书“4.2.2传
送间距设定操作”
TableD3
机  种 传送间距
GT-0808*、GD-0808*
2mm
GT-12160、GD-12160
4mm
GT-24320、GD-24320
4mm
GT-44560、GD-44560
4mm
0511-001
2.送料器的测量
遮光治具
( 形状有时与附属的遮光治具不同 )
