4-17
0511-001
2.送料器的测量
Note
识别标记位置在 PC 界面的 XY 位置中大概处于下表位置。
TableD4
机　　种 X Y
G*-0808*
-
3.650
-
13.000
G*-12160 以上
-
13.950
-
13.000

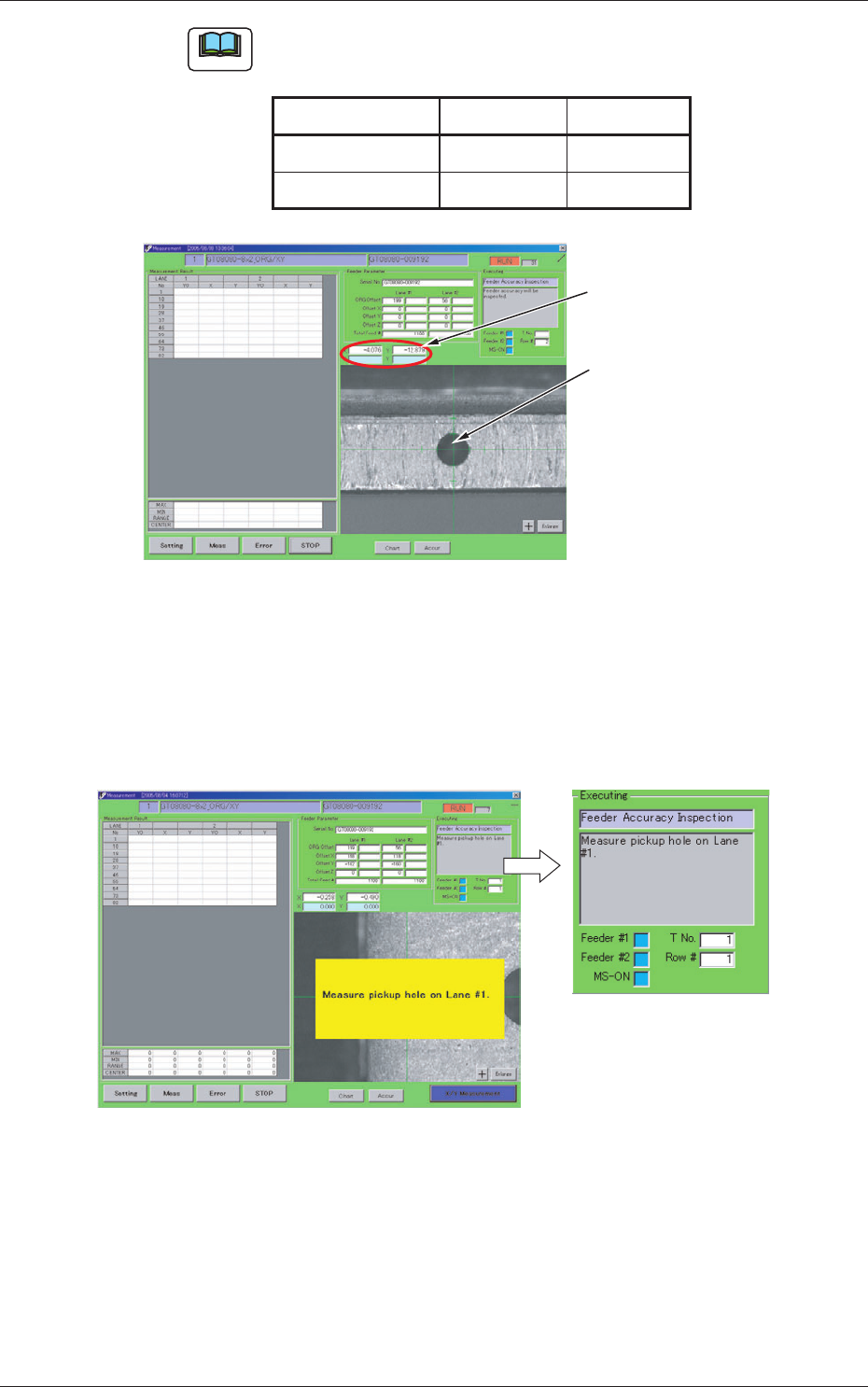

Fig.D20
(13)按下键盘的空格键或界面的 [X/YMeasurement(XY 测量 )] 按钮，
进行识别标记位置的测量。
(14)接着进行吸取位置的测量。
以下对话框显示三秒钟。
Fig.D21
个人计算机界面的
XY 位置
请对齐识别标记位
置孔和十字线中心。
4-18
(15)移动测微计，对齐标准料带孔和十字线中心。
在 8mm 宽送料器开始对准通道 1 的吸取位置。
Fig.D22
Note
各机种的吸取位置在个人计算机界面的 XY 位置中大概处于下表
位置。
请将光标移动到能够完全看到标准料带孔的位置进行测量。
关于 Y 方向，从下表中可以看出在 8mm 宽送料器的偏差为 0.5
mm、在 12mm 宽以上的送料器的偏差为 1mm。( 因为在测量时通
道原点补正值设为零。)
TableD5
机　　种 X Y
G*-0808*
通道 1 0.000 0.000
通道 2 9.500 0.000
G*-12160 4.100 -2.00
G*-24320 -2.600 -6.000
G*-44560 -8.600 -14.000
2.送料器的测量
0512-002
1 通道
2 通道
8mm 宽带式送料器
4-19
(16)按键盘的空格键或界面的 [X/YMeasurement(XY 测量 )] 按钮，进
行吸取位置的测量。
进行该操作，在结束测量后，标准料带自动传送到下一个吸取位置。
(17)标准料带传送到下一个吸取位置时，再次重新对齐标准料带孔和
十字线中心。
(18)与 (16) 同样进行测量。
(19)进行设定测量次数的测量。
Note
初期设定的测量次数如下。
TableD6
机　　种 测量次数
G*-0808 10 次
G*-12160 以上 9 次
8mm 宽送料器时，测量上述次数后出现如下图所示的对话框，因此
请继续同样进行通道 2 侧的测量。
Fig.D24
0511-001
2.送料器的测量
