4-5
(6)按“MasterSetting”界面的 [Return] 按钮。
(7)在“InitialMasterSetting( 初期 ) 界面”显示以下消息，结束
标准位置的登录。
请从治具调整台拆卸吸取位置标准治具。
Fig.D7
注意
拆卸吸取位置标准治具时，请轻轻抬起。
以免导致吸取位置标准治具突然松脱而碰撞或损坏吸取位置摄
像机。
1.标准位置的登录 ( 治具原点对齐 )
0511-001
4-6
2. 送料器的测量
Notice
若未结束标准位置的登录 ( 治具原点对齐 )，就不能进行送料器的测
量。
Procedure
(1)按“InitialMasterSetting( 初期 )”界面的 [Setting( 设定 )]
按钮，便显示“TypeSetting( 类型设定 )#1”界面。

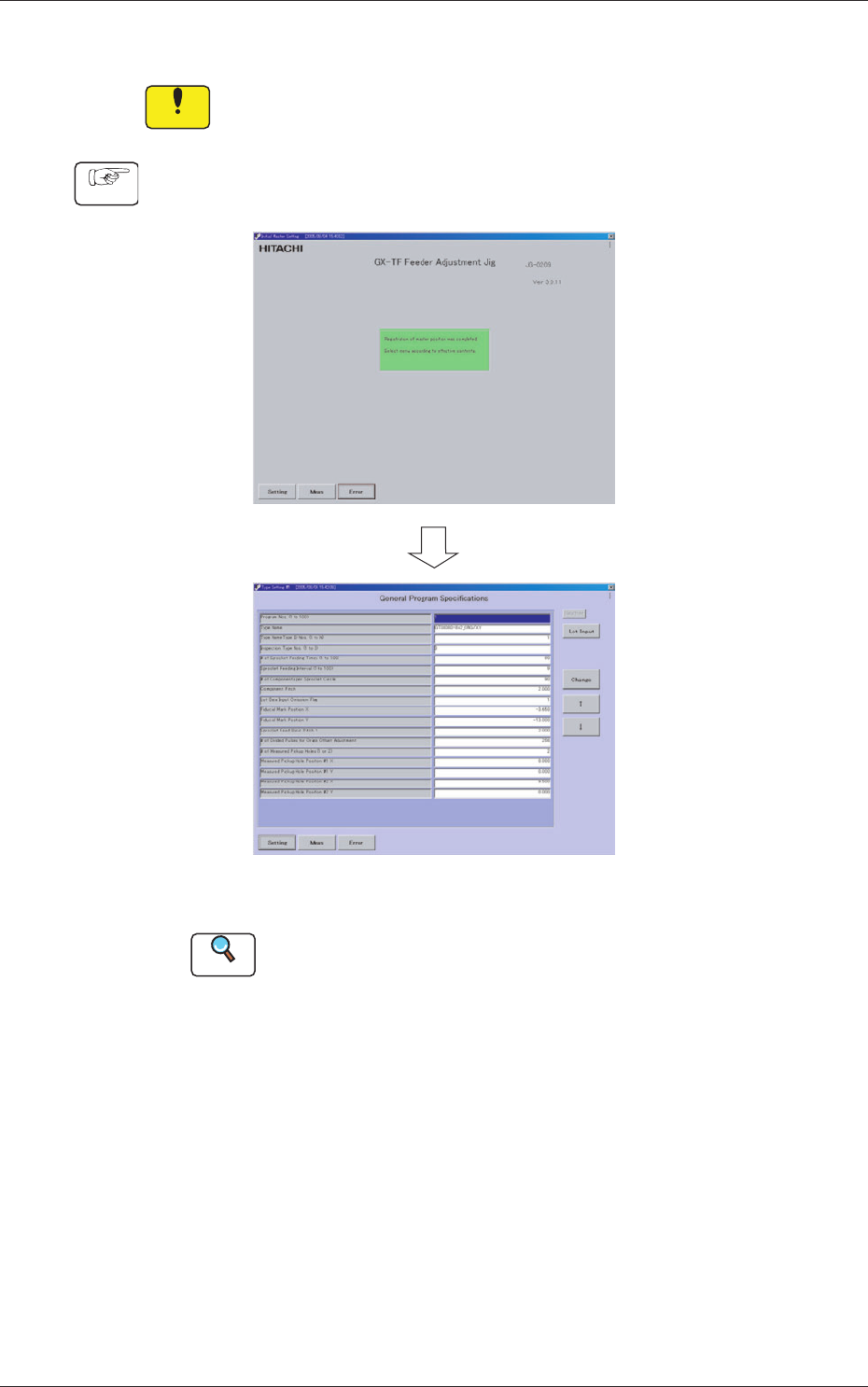

Fig.D8“TypeSetting#1”界面的显示
Reference
关于“TypeSetting”界面的详细内容，请参照“第三节4.“Type
Setting( 类型设定 )”界面”。
(2)按“TypeSetting#1”界面中的 [Setting] 按钮，显示“Type
Listup( 类型设定列表 )”界面。
0511-001
2.送料器的测量
4-7
(3)选择进行测量的 TypeName( 类型名 )No.，按 [TypeChange( 类型
变更 )] 按钮，进行程序变更。
Note
在 GT-08080 进行通道原点补正值和通道 X·Y 补正值的测量时，
请选择 GT-08080-8×2_ORG/XY。
Reference
(a)关于初期设定值的程序类型请参照下一页。
(b)关于“TypeListup”界面请参照“第三节3.“Type
Listup( 类型设定列表 )”界面”。
Fig.D9
2.送料器的测量
