1.1 电缆的安装
0511-001
1.1 电缆的安装

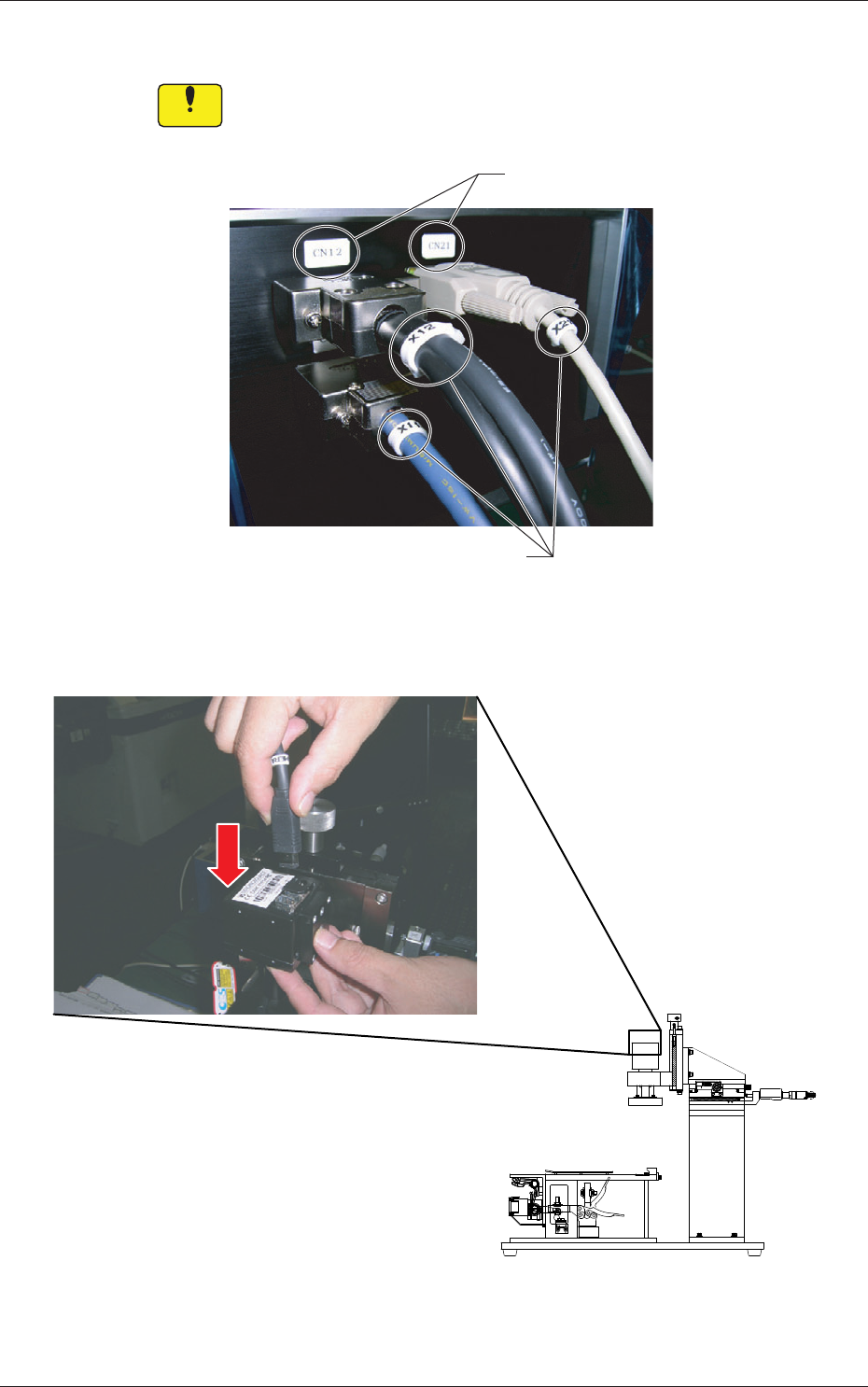

安装治具的电缆时，请核对装置上的封印和铭牌的文字是否一致。
Fig.B2
Fig.B3 吸取位置摄像机电缆的安装
封印
铭牌
Notice
2-3
电器设备箱
PC
键盘
鼠标
100-240V
～
LIGHT
CN12 CN21
CN11
OUT
12
DC 9V
34
调整治具
摄像机控制装置
（LED照明用电源）
测微计装置
(测定数据转送装置)
X21
X12
X11
LIGHT
LIGHT
MUX10F
2Y
MUX10F
1X
PC
CAMERA
CAMERA
X23
X22
X22
MONITOR
液晶显示器
电源
: AC 100V
或
AC 200V
(注)
X13
治具的配线略图
Fig.B4
“X23”电缆连接个人计算机的位置被限定。
请连接到上述位置。
电源插座可以连接 IEC60320( 旧 IEC320) 插座。
请确认连接的电源，使用指定电压。
注意
1.1 电缆的安装
0606-002
Notice
Note
2-4
1.2 测微计的安装
0511-001
1.2 测微计的安装
注意
•
安装测微计时，请避免碰撞人或物等施加强烈冲击。
以免损坏测微计、破坏送料器元件吸取位置调整的精度。
•
请拧紧至测微计可以流畅地进行动作的位置。
过度拧紧将损坏测微计。
Fig.B5 测微计的安装
(1) 在测定治具上安装测微计。
(2) 用螺丝钉拧紧。
(3) 在测微计安装连接电缆。
(4) 用手指按住连接电缆的端部拧紧螺丝钉，使连接电缆和测微计之
间不留空隙。
Note
测微计安装结束后，请进行动作确认。
测微计的安装 测微计电缆的安装
Procedure
