3 - 23 6.2.2 Pitch Error( 间距误差 ) 用绝对值显示各间距之间的误差。 黄线 : X 值 浅蓝线 : Y 值 白色虚线 : 绝对值的平均 从上开始按通道 1 的 X、通道 1 的 Y、通道 2 的 X、通道 2 的 Y 顺 序显示。 Fig.C23 6.2 Chart( 图表 ) 051 1 - 001
3-22
6.2 Chart( 图表 )
共有四种图表，可以通过图表显示界面上部的 Tab 分别进行切换。
6.2.1 Line Chart for Errors( 误差曲线图 )
用曲线图显示每个孔的检查结果。
黄线 : X 值
浅蓝线 : Y 值
白色实线 : 中央值
白色一点一短
横的单虚线 : 0 值
从上开始按通道 1 的 X、通道 1 的 Y、通道 2 的 X、通道 2 的 Y 顺
序显示。
Fig.C22
6.2 Chart( 图表 )
0511-001
3-23
6.2.2 Pitch Error( 间距误差 )
用绝对值显示各间距之间的误差。
黄线 : X 值
浅蓝线 : Y 值
白色虚线 : 绝对值的平均
从上开始按通道 1 的 X、通道 1 的 Y、通道 2 的 X、通道 2 的 Y 顺
序显示。
Fig.C23
6.2 Chart( 图表 )
0511-001
3-24

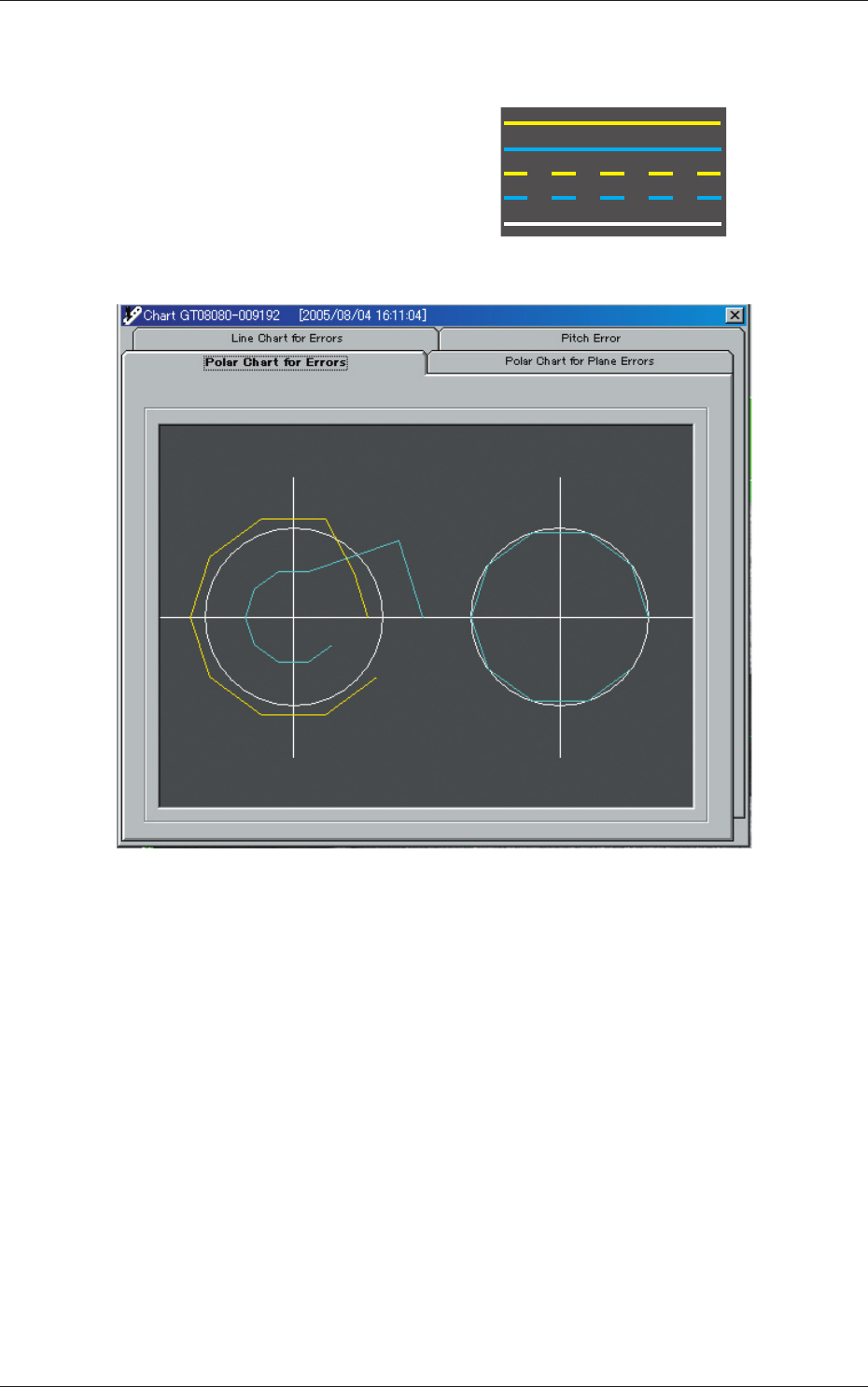

6.2.3 Polar Chart for Errors( 各误差极图表 )
显示链轮齿角度位置的检查结果曲线图。
黄线 : X 值
浅蓝线 : Y 值
黄色虚线 : X 0 值
浅蓝色虚线 : Y 0 值
白色实线 : 中央值
按左侧为通道 1、右侧为通道 2 的顺序显示。
Fig.C24
6.2 Chart( 图表 )
0511-001
