2 - 7 (2) 几秒钟后显示 [Master Setting( 标准安装 )] 按钮。 Fig.B8 (3) 按 [Master Setting] 按钮， 进行标准位置的登录 ( 治具原点对齐 )。 关于步骤请参照“第四节 1. 标准位置的登录 ( 治具原点对 齐 )” 。 051 1 - 001 2.1 程序的启动 Reference

100%1 / 119
2-6
2. 程序的启动和结束
2.1 程序的启动
Procedure
(1) 将电器设备箱的电源转到“ON”侧，启动个人计算机，程序便自
动启动，显示“Initial Master Setting( 初始 )”界面。
Note
送料器调整治具的名称和界面中的名称有所不同。
Fig.B7 “Initial Master Setting”界面
2. 程序的启动和结束
0511-001
2-7

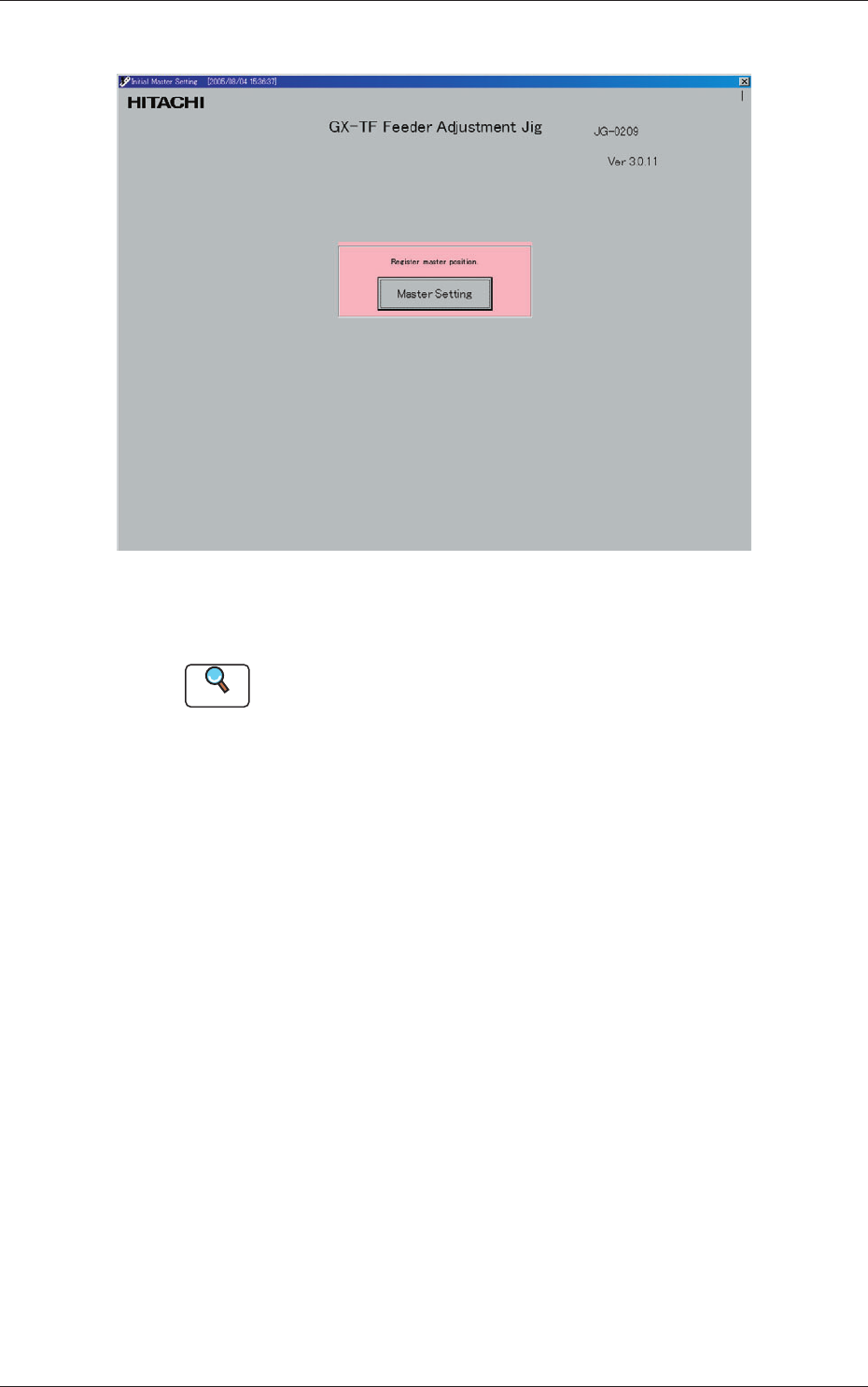

(2) 几秒钟后显示 [Master Setting( 标准安装 )] 按钮。
Fig.B8
(3) 按 [Master Setting] 按钮，进行标准位置的登录 ( 治具原点对齐 )。
关于步骤请参照“第四节 1. 标准位置的登录 ( 治具原点对
齐 )”。
0511-001
2.1 程序的启动
Reference
2-80511-001
(4) 结束标准位置的登录 ( 治具原点对齐 ) 后，显示以下界面，可以
进行送料器测量。
Reference
关于送料器测量的步骤请参照“第四节 2. 送料器的测量”。
Fig.B9
2.1 程序的启动
