(2) 各系统数据概要
控制模式
切换控制时使用。
用 0 至 1 的数值设定。
0 : Through Mode( 连续模式 )
( 检查精度时省略操作员确认。)
1 : Step Mode( 单步模式 )
( 显示操作员确认。)
Communication Timeout Value( 通信超时时间 )
设定 RS232C 序列通信中的通信不能检出超时时间。
单位 : 秒
Alarm Buzzer Mode( 警报警音模式 )
设定异常时的警音时间。
0 时，连续鸣叫，直到按警音按钮停止。
可以设定 0 以及从 0.1 开始到 600.0 秒 (10 分 )。
Log Data Folder( 日志数据保存文件夹 )
指定检查数据的记录文件的保存文件夹。
请用最多 62 个字符 ( 半角字符 ) 登录。
# of Feed Times from Sprocket( 链轮齿空传送次数 )
是开始检查时标准料带空传送次数的指定。
可用 0 至 10 的数值设定。
Master Position( 标准登录位置 ) #1 XY/
Master Position #2 XY
是标准送料器检查位置。
5. “System Setting( 系统设定 )”界面
0511-001
3-16
6. “Measurement( 测量 )”界面
实行送料器的精度检查、显示检查结果、制作精度表。
按界面切换指令按钮的 [Meas( 测量 )] 按钮，显示“Measurement”界面。
各按钮的说明
Fig. C15 “Measurement”界面
[1]
开始测量。
实行测量中，显示变为 [STOP]，中断测量 ( 暂停 )。
[2]
中止测量。
用 [1] 的 [STOP] 进行中断时显示。
[3]
显示精度表制作界面。
[4]
显示测量数据的图表。
[5]
进行摄像机图像界面的显示、不显示控制。
[6]
将当前的 XY 位置作为各测量结果。
6. “Measurement( 测量 )”界面
0511-001
[2]
[5]
[6]
[3]
[4][1]
3-17

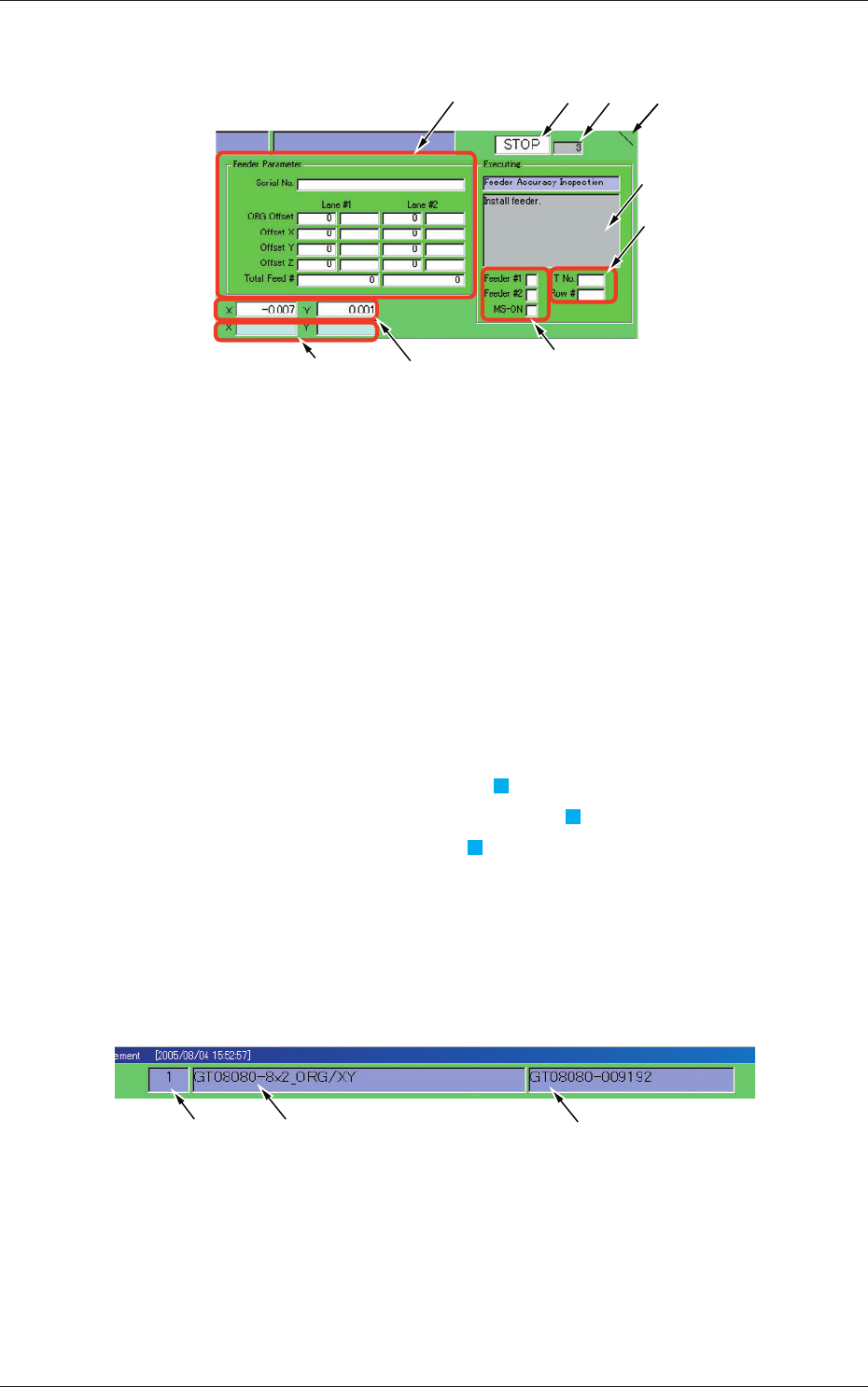

各显示内容的说明
Fig.C16
[1]
本程序正在运行时，显示标记在旋转。
[2]
显示顺序速度的标准值。
( 根据处理内容变大。)
[3]
显示自动实行状态。
[RUN]·[PAUSE]·[STOP]
[4]
显示消息以及实行内容。
[5]
表示送料器的安装信号状态。
安装状态时，送料器 2 变为蓝色 ( )。
电源处于 ON 状态时，送料器 1 变为蓝色 ( )。
夹紧状态时，MS-ON 变为蓝色 ( )。
[6]
显示检查中的通道编号以及吸取孔编号。
[7]
显示送料器参数。
[8]
显示工作台当前的 XY 地址。
[9]
显示测量地址 ( 设计值 ) 的 XY 地址。
Fig.C17
6. “Measurement( 测量 )”界面
0511-001
[7] [3] [2] [1]
[4]
[6]
[9]
[8]
[5]
