Feeder校正仪说明书JO-074-004_w.pdf - 第66页
3 - 19 各按钮的说明 Fig.C19 [1] 用序列号及检查日进行筛选。 [2] 进行打印设定。 [3] 全部选择列表显示的类型。 [4] 全部解除选定类型。 [5] 按照 [2] 的印刷设定实行打印。 [6] 返回到前一界面 ( 自动实行界面 )。 6.1 Accuracy Measurement Table( 精度测量表 ) 051 1 - 001 [1] [2] [3] [4] [5] [6]
3-18
6.1 Accuracy Measurement Table( 精度测量表 )
按“Measurement( 测量 )”界面下的 [Accur( 精度表 )] 按钮，显示内容。
在精度测量表一览显示将检查合格的送料器检查结果保存到每个序列
号的文件。
通过选择 D:\MeasureData 内的 Msd 文件，可以确认以及打印检查结果。

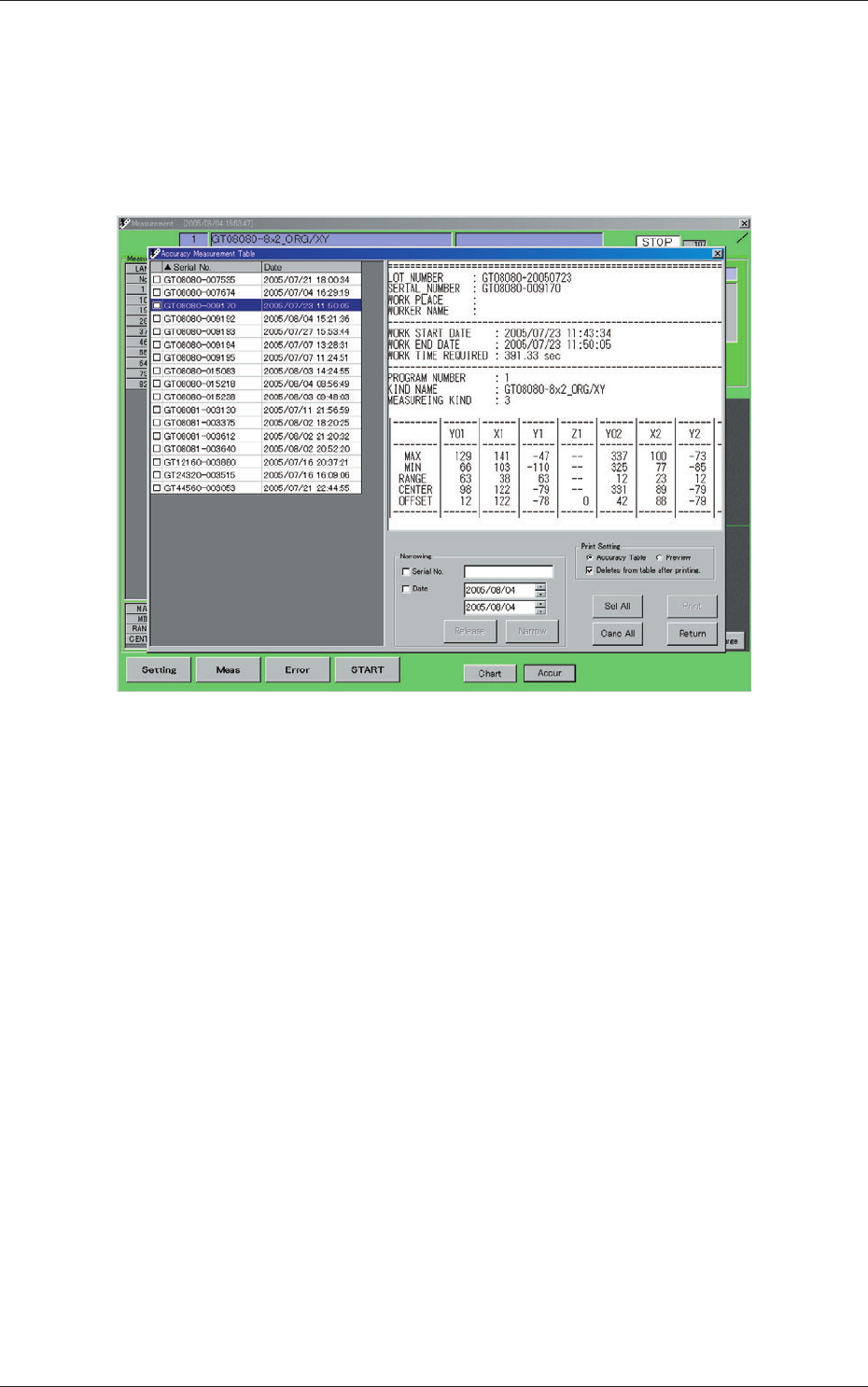

Fig.C18 Accuracy Measurement Table
6.1 Accuracy Measurement Table( 精度测量表 )
0511-001
3-19

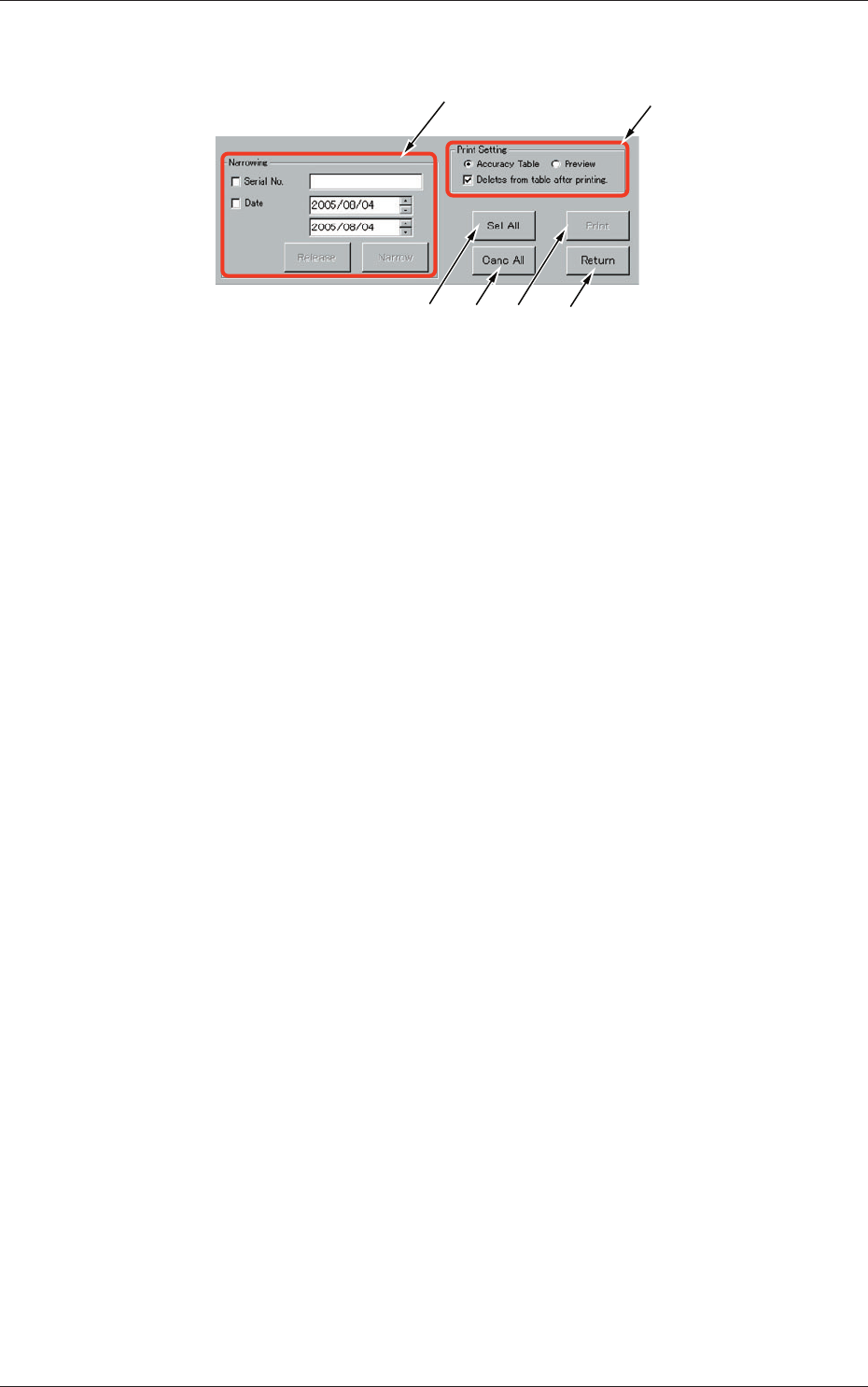

各按钮的说明
Fig.C19
[1]
用序列号及检查日进行筛选。
[2]
进行打印设定。
[3]
全部选择列表显示的类型。
[4]
全部解除选定类型。
[5] 按照 [2] 的印刷设定实行打印。
[6]
返回到前一界面 ( 自动实行界面 )。
6.1 Accuracy Measurement Table( 精度测量表 )
0511-001
[1] [2]
[3] [4] [5] [6]
3-20

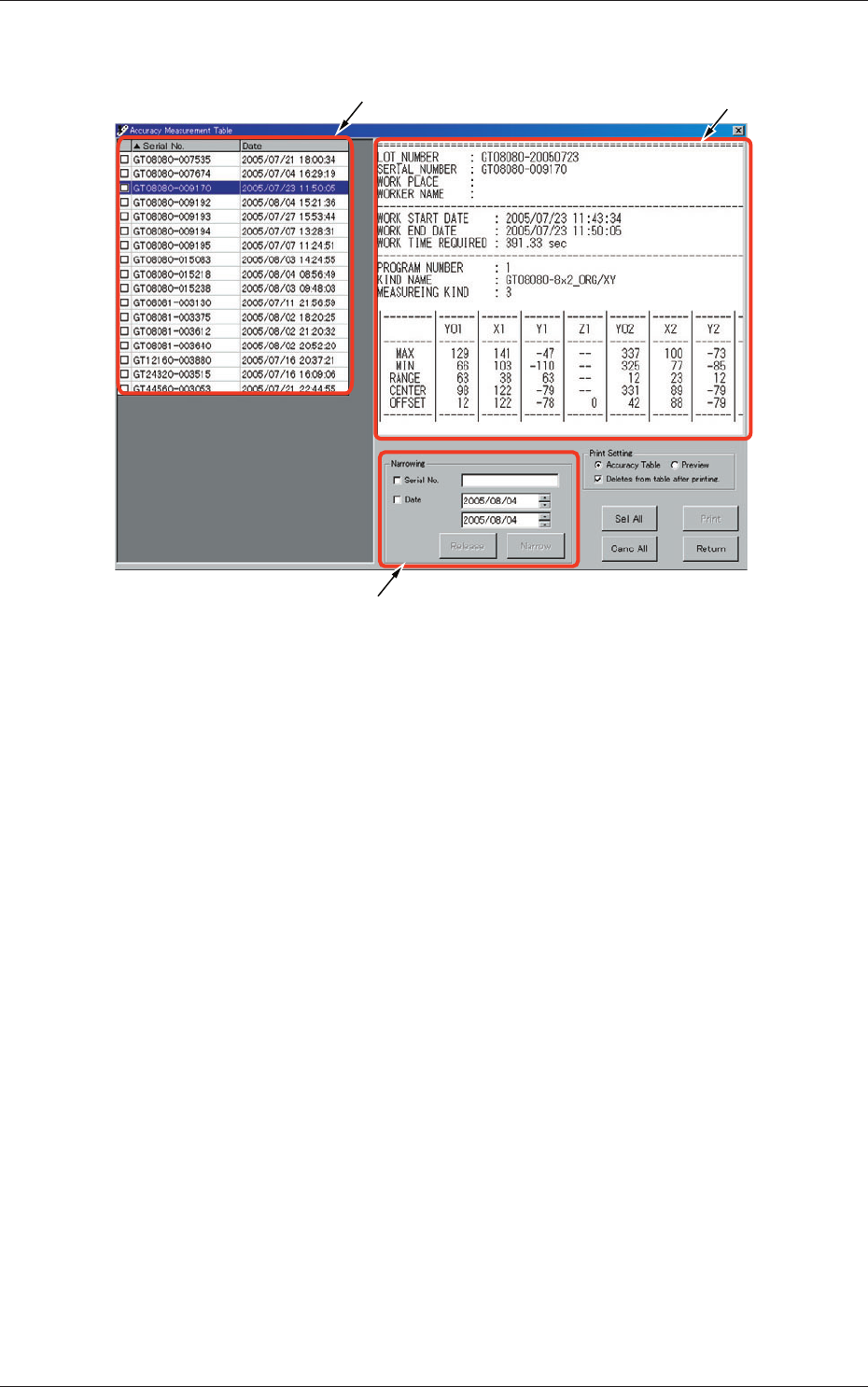

各显示内容的说明
Fig.C20
[1] 是检查合格送料器的检查结果一览表。
[2] 显示 [1] 的光标所在送料器的检查结果预览。
[3] 可以用指定条件筛选一览表中显示的检查结果。
Serial No.( 序列号 ) : 进行序列号的文本筛选。
Date( 指定日期 ) : 指定检查日进行筛选。
进行筛选时，请选择
项目，按 [Narrow( 筛选 )] 按钮。
按 [Release( 解除 )] 按钮，解除筛选。
6.1 Accuracy Measurement Table( 精度测量表 )
0511-001
[1]
[2]
[3]
