4-1 1. 标准位置的登录 ( 治具原点对齐 ) 请在作业前将治具的电器设备箱电源转到“ON”侧，然后接通个人计 算机电源，启动送料器调整治具软件。 Notice PC 电源处于“ON”状态时，若将电器设备箱电源转到“OFF”侧，有 时也会切断供给到个人计算机的电源而损坏个人计算机。 Procedure (1) 在治具的调整台安装吸取位置标准治具。 安装时，请对齐吸取位置标准治具的孔和调整台的销。 安装前请确认调整台的安装面及…
4-B
0511-001
4-1
1. 标准位置的登录 ( 治具原点对齐 )
请在作业前将治具的电器设备箱电源转到“ON”侧，然后接通个人计
算机电源，启动送料器调整治具软件。
Notice
PC 电源处于“ON”状态时，若将电器设备箱电源转到“OFF”侧，有
时也会切断供给到个人计算机的电源而损坏个人计算机。
Procedure
(1)在治具的调整台安装吸取位置标准治具。
安装时，请对齐吸取位置标准治具的孔和调整台的销。
安装前请确认调整台的安装面及吸取位置标准治具底面是否有垃
圾等。
注意
•
吸取位置标准治具很重，因此若不小心掉落，就有可能砸
伤脚部或损坏治具。
请注意不要掉落。
•
LED 照明使用二级激光，因此请不要窥视。
以免伤眼。
Fig.D1
1.标准位置的登录 ( 治具原点对齐 )
0511-001
吸取位置标准治具
销
孔
调整台
4-2
注意
请避免吸取位置标准治具受到强烈撞击或在吸取位置标准治具
上放置物品。
以免导致吸取位置标准治具销弯曲而影响治具原点对齐的精
度。

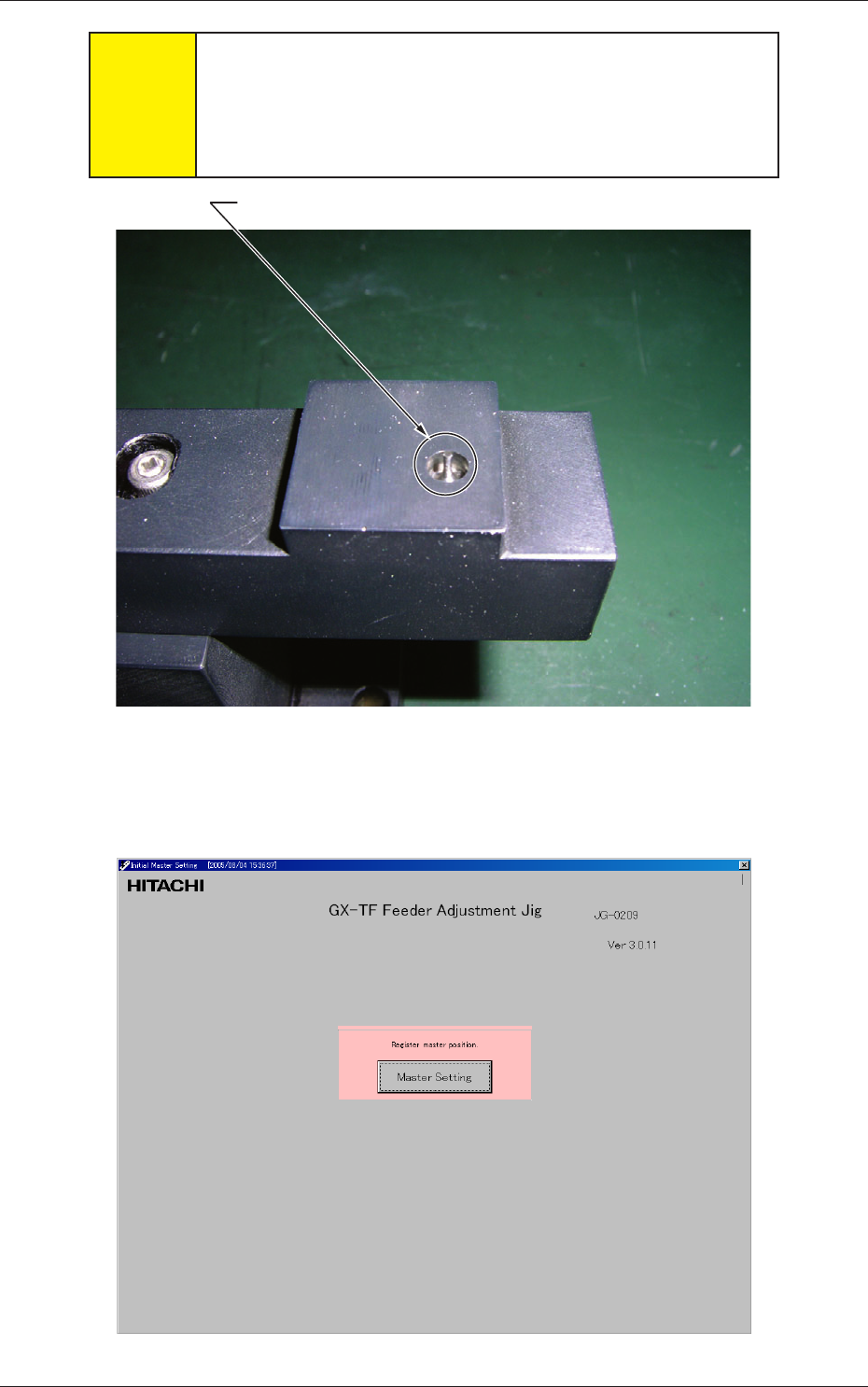

Fig.D2吸取位置标准治具的销
(2)按“InitialMasterSetting( 初期 )”界面的 [Master
Setting( 校对调整 )] 按钮。
Fig.D3
1.标准位置的登录 ( 治具原点对齐 )
0511-001
吸取位置标准治具的销
