4-8 ProgramTypeSetting( 程序类型设定 ) 列表 TableD1 No. 类型名 测量机种 测量内容 1 GT-08080-8×2_XY GT-08080 只测量通道 X·Y 补正值 2 GT-08080-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值 3 GT-08081-8×2_XY GT-08081 只测量通道 X·Y 补正值 4 GT-08081-8×2_ORG/XY 〃 测量原点、…

100%1 / 119
4-7
(3)选择进行测量的 TypeName( 类型名 )No.，按 [TypeChange( 类型
变更 )] 按钮，进行程序变更。
Note
在 GT-08080 进行通道原点补正值和通道 X·Y 补正值的测量时，
请选择 GT-08080-8×2_ORG/XY。
Reference
(a)关于初期设定值的程序类型请参照下一页。
(b)关于“TypeListup”界面请参照“第三节3.“Type
Listup( 类型设定列表 )”界面”。

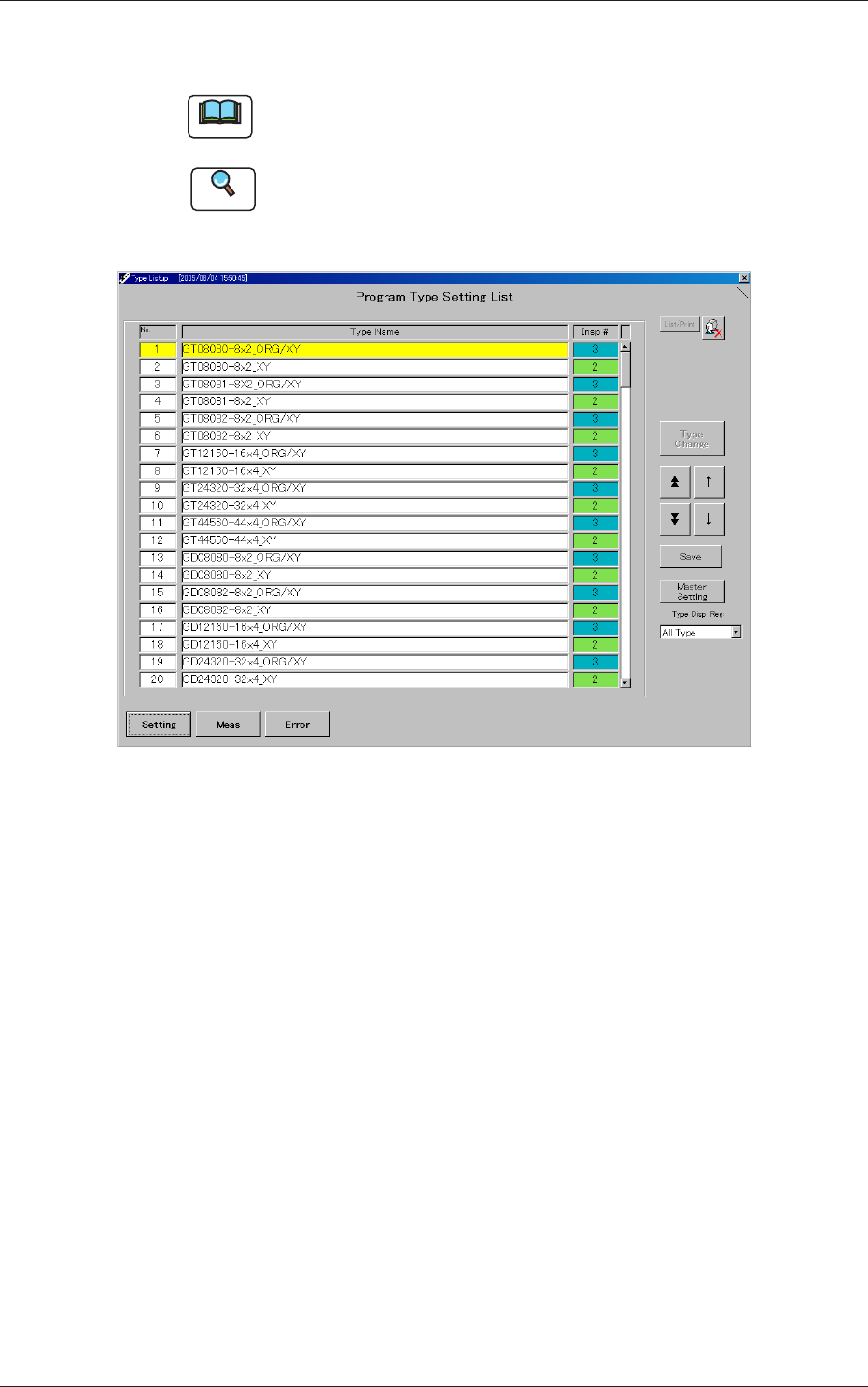

Fig.D9
2.送料器的测量
0511-001
4-8
ProgramTypeSetting( 程序类型设定 ) 列表
TableD1
No. 类型名 测量机种 测量内容
1 GT-08080-8×2_XY GT-08080 只测量通道 X·Y 补正值
2 GT-08080-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
3 GT-08081-8×2_XY GT-08081 只测量通道 X·Y 补正值
4 GT-08081-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
5 GT-08082-8×2_XY GT-08082 只测量通道 X·Y 补正值
6 GT-08082-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
7 GT-12160-16×4_XY GT-12160 只测量通道 X·Y 补正值
8 GT-12160-16×4_ORG/XY 〃 测量原点、通道 X·Y 补正值
9 GT-24320-32×4_XY GT-24320 只测量通道 X·Y 补正值
10 GT-24320-32×4_ORG/XY 〃 测量原点、通道 X·Y 补正值
11 GT-44560-44×4_XY GT-44560 只测量通道 X·Y 补正值
12 GT-44560-44×4_ORG/XY 〃 测量原点、通道 X·Y 补正值
13 GD-08080-8×2_XY GD-08080 只测量通道 X·Y 补正值
14 GD-08080-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
15 GD-08082-8×2_XY GD-08082 只测量通道 X·Y 补正值
16 GD-08082-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
17 GD-12160-16×4_XY GD-12160 只测量通道 X·Y 补正值
18 GD-12160-16×4_ORG/XY 〃 测量原点、通道 X·Y 补正值
19 GD-24320-32×4_RXY GD-24320 只测量通道 X·Y 补正值
20 GD-24320-32×_ORG/XY 〃 测量原点、通道 X·Y 补正值
21 GD-44560-44×4_XY GD-44560 只测量通道 X·Y 补正值
22 GD-44560-44×4_ORG/XY 〃 测量原点、通道 X·Y 补正值
23 GD-08081-8×2_XY GD-08081 只测量通道 X·Y 补正值
24 GD-08081-8×2_ORG/XY 〃 测量原点、通道 X·Y 补正值
2.送料器的测量
0512-002
4-9
(4)按 [Meas( 测量 )] 按钮，显示“Measurement( 测量 )”界面。

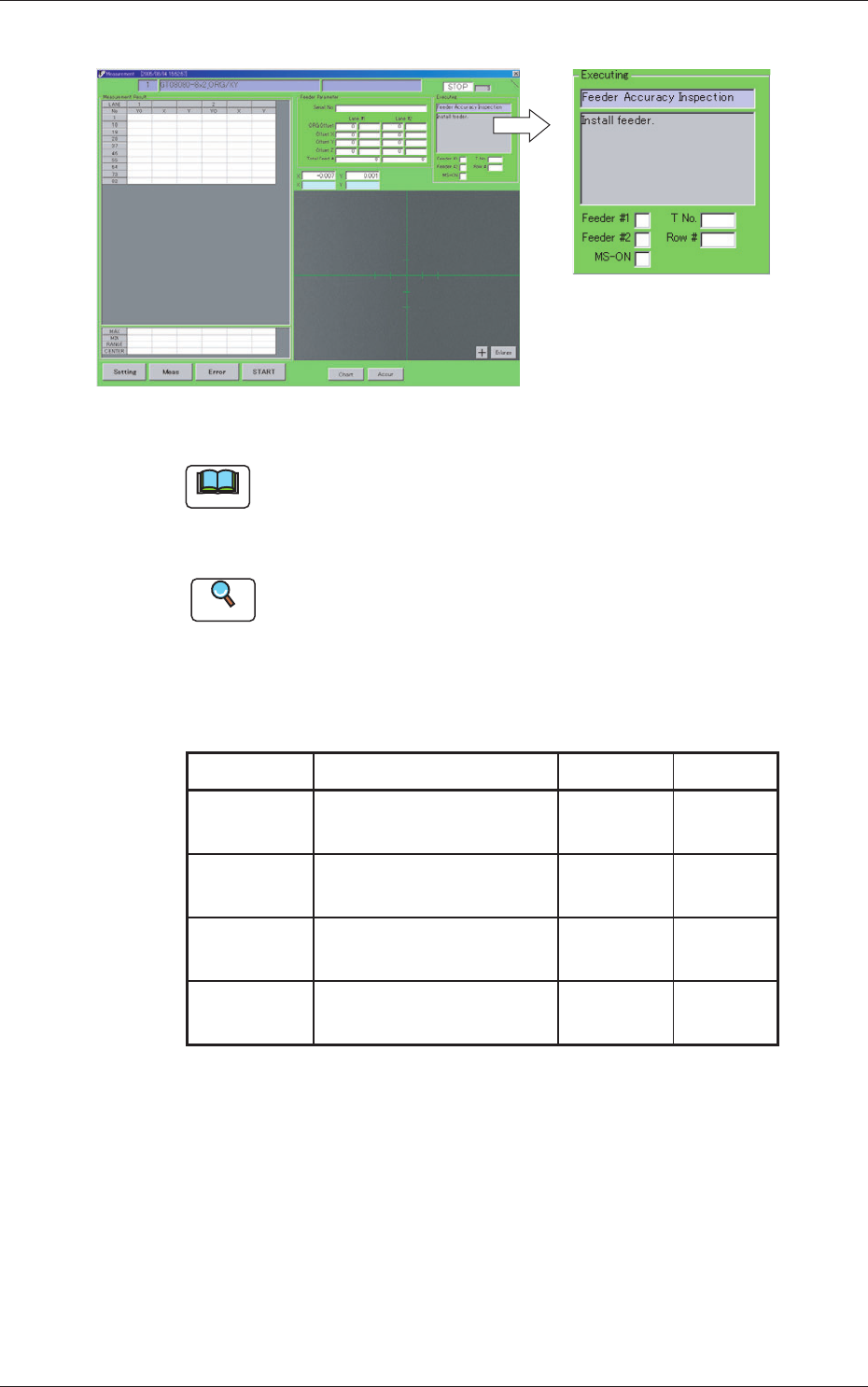

Fig.D10“Measurement”界面
Note
(a)请在各机种分别使用以下标准料带。
(b)测量时需要标准料带，因此请另行购买。
关于购买详细请联系株式会社日立高新技术的营业部门或销
售代理店。
Reference
(a)关于“Measurement”界面的详细内容，请参照“第三节6.
“Measurement( 测量 )”界面”。
(b)详细内容请参照“GXH 系列带式送料器使用说明书“2.3料
带引导槽和辅助抑制器”。
TableD2
机　　种 标准料带 JGNo. 料带宽度 使用个数
GT-0808*
GD-0808*
JG-0009-12 8mm 2 个
GT-12160
GD-12160
JG-0009-4 16mm 1 个
GT-24320
GD-24320
JG-0009-6 32mm 1 个
GT-44560
GD-44560
JG-0009-8 44mm 1 个
